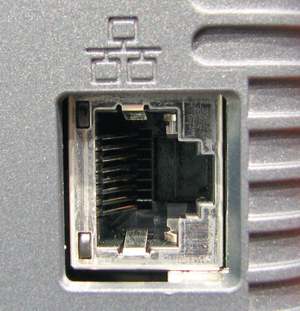

Сетевой rj-45
Этот разъем сегодня очень популярен при соединении компьютеров в сеть и подключении их к Интернету. В последнее время, наблюдается тенденция внедрять в офисную технику сетевой контроллер с функциями веб - сервера, и проекторы – не исключение. Это означает, что устройство, настроенное должным образом и подключенное к корпоративной сети, имеет собственный небольшой веб - сайт. Он содержит информацию о состоянии устройства и предоставляет средства управления его параметрами. «Зайти» на него нетрудно с любого компьютера, зная сетевой адрес. Встроенный веб - сервер обеспечивает доступ практически ко всем настройкам аппарата, нужно только знать администраторский пароль. Проектор можно подключить и напрямую к компьютеру.
Данный метод удаленного управления очень эффективен, если его применять со стационарно установленными проекторами. Одно из преимуществ веб - сервера состоит в том, что для работы с ним не нужно дополнительное программное обеспечение, поскольку необходимое ПО уже присутствует в любом компьютере, надо только иметь соответствующий кабель.

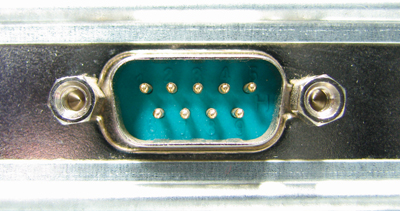

DE-9
9 - контактный разъем DE-9 из серии D-sub известен под именем «последовательный порт», или COM-порт («ком-порт»). Часто его ошибочно ассоциируют со стандартом RS-232. Да, действительно, разъем DE-9 почти всегда идет в паре с ним, но на самом деле стандарт передачи данных RS-232 представляет собой описание управляющих сигналов, уровней напряжения на контактах и других характеристик, которые определяют формат «общения» двух устройств, но не дают описания конкретной физической формы коннектора. RS-232 также не молод: его первая версия была введена в 1962 году. Однако DE-9 и RS-232 в проекторах и сейчас применяют довольно часто.
Данный тандем решает одну из двух задач в зависимости от назначения проектора. В домашней модели - это сервисные операции, не предназначенные для эксплуатации пользователем, поэтому в руководстве об этом интерфейсе упоминают вскользь. В стационарных аппаратах для публичных мест RS-232 используют для удаленного управления. Причем в них, иногда присутствует и второй DE-9 - выходной. Два разъема разрешают соединение нескольких проекторов в цепочку, а система идентификаторов позволяет управлять каждым из них отдельно через один общий кабель. Для реализации этих возможностей поставляют соответствующее программное обеспечение. В этом варианте интерфейс RS-232 обеспечивает полное управление проектором: от выбора входного канала до подстройки отдельных характеристик изображения.
Mini-DIN 8 pin
Восьмиконтактный интерфейс mini - DIN (mini - DIN 8 pin) не стоит путать с четырехконтактным, по которому передают сигнал S-Video. Оба соединителя относятся к одной серии, но предназначены для разных целей. Функции коннектора с восемью штырьками полностью аналогичны функциям разъема DE-9 - это управление проектором или проведение сервисных операций в «формате» RS-232.
USB
Самый популярный сегодня интерфейс имеет широчайшую сферу применения во всем, что связано с цифровой электроникой. Однако применение этого стандарта в демонстрационной технике весьма ограниченно.
1. Для любого устройства, связываемого с компьютером через шину USB, необходима установка соответствующего программного обеспечения (если это не мышь или флеш-накопитель). Это хлопотно, в особенности в мобильной работе. Задачу управления с успехом и без подобных проблем решает рассмотренное ранее сетевое соединение с веб - сервером.
2. Кроме того, удаленное управление обычно необходимо стационарным аппаратам, а работа по проводу USB ограничена малыми дистанциями, к тому же в этом случае очень удобна интеграция устройства в сеть, где доступ к нему будет существенно расширен. Поэтому для управления к USB прибегают довольно редко.
3. Другая возможная сфера применения – передача цифрового видеосигнала. И здесь аргументы те же – стандартные видеоинтерфейсы не требуют установки дополнительных программных драйверов.
4. Еще одной проблемой является относительно невысокая пропускная способность.
В итоге, почти всегда, вся работа проектора с шиной USB сводится к имитации «поведения» компьютерной мыши. Подключение позволяет управлять презентацией с дистанционного пульта проектора, что в большинстве случаев ограничивается листанием подготовленного материала.
Особенность, отличающая проекторы от другой электроники, подключаемой к компьютеру - для большинства из них не нужны программные драйверы.
