3. Электрические цепи

постоянного тока

    1. Понятие об электрической цепи и её элементах.

Условные обозначения на схемах ……………………………………………….. 33

    1. Основы расчета электрических цепей постоянного тока ……………………… 35

    2. Режимы работы электрических цепей …………………………………………... 36

    3. Характерные особенности последовательного соединения резисторов

и источников ……………………………………………………………………… 36

    1. Характерные особенности параллельного соединения резисторов

и источников ………………………………………………………………………. 37

    1. Метод свёртывания схем. Смешанное соединение источников

электрической энергии …………………………………………………………… 38

    1. Первый закон Кирхгофа …………………………………………………………. 38

    2. Второй закон Кирхгофа ………………………………………………………….. 38

    3. Плавкие предохранители ………………………………………………………… 39

    4. Выбор сечения проводов по условиям нагрева и потери напряжения ………... 39

Основные формулы ……………………………………………………….... 41

Обозначения ……………………………………………………………….... 42

Примеры решения задач ……………………………………………………. 43

Контрольные вопросы ……………………………………………………... .45

Задачи для самостоятельного решения …………………………………… .45

    1. Понятие об электрической цепи и ее элементах. Условные обозначения на схемах

Электрическая цепь – это совокупность устройств и объектов, образующих путь для электрического тока.

Различают электрические цепи постоянного и переменного токов.

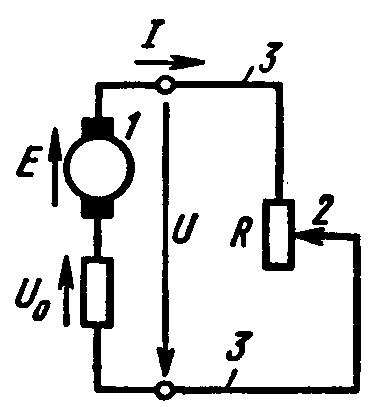

П ростейшая электрическая цепь (рис. 3.1) состоит из трех основных элементов: источника 1, приемника 2 электрической энергии, соединительных проводов 3. Эти элементы условно названы основными, т.к. при отсутствии хотя бы одного из них электрическую цепь собрать невозможно.

Отдельное устройство, входящее в состав электрической цепи, выполняющее в ней определенную функцию, называется элементом

электрической цепи. В электрические цепи кроме основных входят

Рис. 3.1 вспомогательные элементы, предназначенные для управления, регулирования, контроля, защиты.

Схема электрической цепи – графическое изображение, содержащее условные обозначения элементов электрической цепи и показывающее соединения между ними.

Условные обозначения на схемах

  • аккумулятор, гальванический элемент;

  • электрическая лампочка;

  • амперметр;

  • вольтметр;

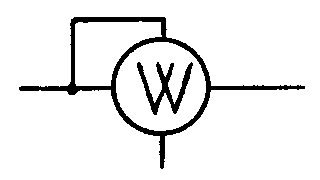

  • ваттметр;

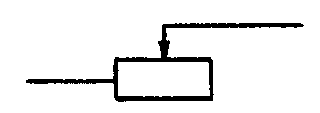

  • реостат;

  • ключ;

  • резистор;

  • конденсатор постоянной емкости;

  • конденсатор переменной емкости;

  • диод;

  • катушка индуктивности;

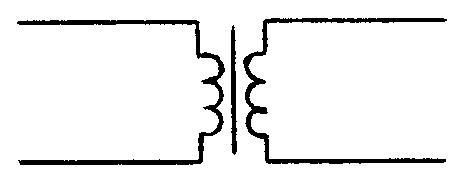

  • трансформатор;

  • антенна;

  • гальванометр;

  • разъемное соединение;

  • пересечение проводников без соединения;

  • пересечение проводников с электрическим соединением;

  • плавкий предохранитель;

  • контакты замыкающие.

Резистором называется элемент электрической цепи, предназначенный для использования его электрического напряжения. Если R = const, то резистор называется линейным; если R  const, то резистор называется нелинейным.
