Н агревание и охлаждение электродвигателей зависит от свойств изоляционных материалов, которые разделяются по нагревостойкости на классы а, e, в, г, н, с.
Изоляция класса А представляет собой х/б ткани, пряжу, бумагу. Имеет допустимую температуру + 105С. А изоляция класса С представляет слюду, стекло, керамику (температура +180С). Остальные классы занимают промежуточные положения.
Рис.11.3
1 – нагревание, 2 - охлаждение
Режимы работы электродвигателей. Выбор мощности
Длительный режим.

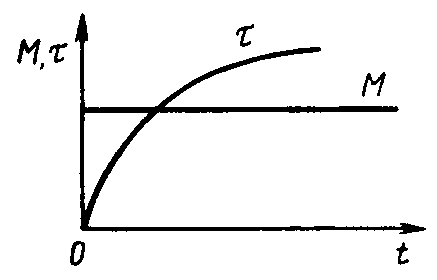

а) при постоянной нагрузке (рис.11.4) температура перегрева двигателя постепенно достигает установившегося значения, при котором двигатель может работать неограниченно долгое время (вентиляторы, центробежные насосы, транспортеры).
Рис. 11.4 Диаграмма
работы двигателя в длительном режиме
с постоянной нагрузкой
При заданных моменте сопротивления механизма Мм и частоте вращения м выбирают передаточный механизм и соответствующее передаточное число i этого механизма.
i
=
,
где
д ном – предполагаемая номинальная частота вращения двигателя.
Для выбранного передаточного механизма с известным КПД , заданным моментом Мм находят мощность двигателя:
Р
=
;
При этом необходимо, чтобы номинальная мощность двигателя Рном Р.
б) при переменной нагрузке (рис.11.5) температура колеблется, но приблизительно может считаться неизменной. Частота вращения вала двигателя может также считаться практически постоянной.

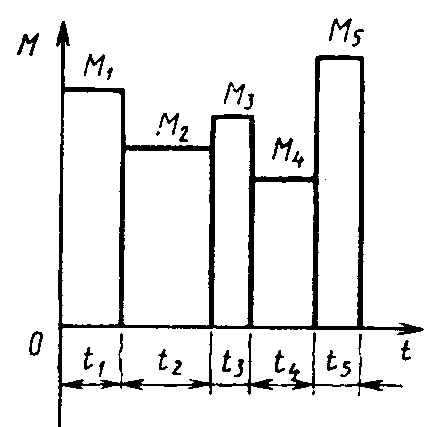

Мощность двигателя определяют на основании нагрузочной диаграммы, приведенной на рис 11.5.
Рис. 11.5 Диаграмма
работы двигателя в длительном режиме
с переменной нагрузкой
Из этой диаграммы находят среднеквадратичный (эквивалентный по нагреву момент).
Мэкв
=
Затем определяют требуемую мощность двигателя: Р = Мэкв д ном.
Необходимо проверить выбранный двигатель по перегрузочной способности. Максимальный момент не должен превышать допустимого для данного двигателя:
Мmах М ном м ,
где Мном = Рном / д ном – номинальный момент двигателя; м = Мдоп / Мном – допустимая перегрузочная способность двигателя.
Кратковременный режим.

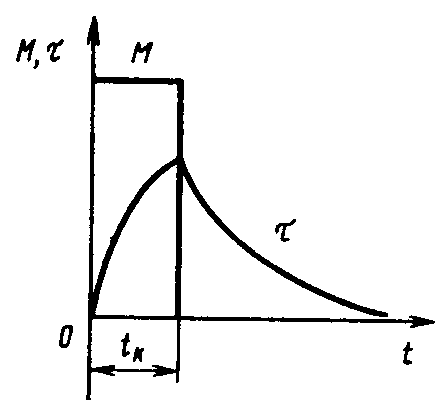

В этом режиме двигатель работает ограниченное время tк (рис. 11.6), в течении которого температура перегрева не успевает достигнуть установившегося значения. За время отключенного состояния двигатель охлаждается до температуры окружающей среды (зажимные устройства металлорежущих станков, разводные мосты, шлюзовые устройства гидротехнических сооружений).
Рис. 11.6 Диаграмма
работы двигателя в кратковременном
режиме
Двигатели, работающие в кратковременном режиме, выпускают на стандартное время включения, равное 10, 30, 60 и 90 мин. Необходимо, чтобы энергия потерь, выделяющаяся в двигателе за время его работы, не превосходила энергии потерь, выделяющейся за номинальное (паспортное) время работы tном:
Wп ном = (Рном / ном – Рном) tном = Рном tном (1 – ном) / ном.
Надо, чтобы выбранный двигатель был проверен на перегрузочную способность:
Мmax Мном ном.
Повторно-кратковременный режим.

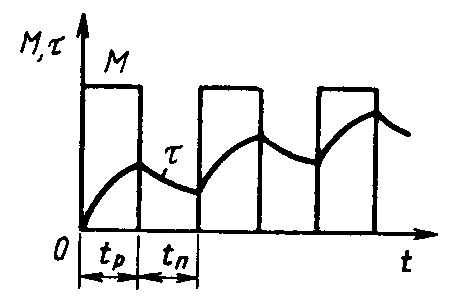

В этом режиме время нагрузки tр (время работы) чередуется с паузами tп (рис. 11.7)
Рис. 11.7
Диаграмма работы
двигателя в повторно-кратковременном
режиме
За время нагрузки температура перегрева не успевает достигнуть установившегося значения, а за время паузы двигатель не успевает полностью охладиться. Через определенное число циклов среднее значение температуры достигает некоторого установившегося значения. Данный режим характеризуется (в процентах) продолжительностью включения (ПВ):
ПВ
=
100%.
Применяется в электроприводах кранов, подъемников, холодильных установках и т.д.
Для повторно-кратковременного режима работы выбирают специально рассчитанные двигатели с продолжительностью включения, равной 15, 25, 40 и 60%.
Расчет двигателя в этих случаях производится в следующем порядке:
По аналогии с имеющимися приводами производят предварительный выбор двигателя.
Для выбранного двигателя строят реальную нагрузочную диаграмму (рис. 11.8).
Рис. 11.8 Реальная нагрузочная характеристика двигателя.
По нагрузочной характеристике определяют фактическую продолжительность включения двигателя:
ПВф
=
100%.
По нагрузочной характеристике находим эквивалентный момент двигателя за время его работы:
Мэкв
=
.
Приводим найденный эквивалентный момент к паспортному значению:
Мэкв
= Мэкв
Сравнивают полученное значение Мэкв с номинальным моментом двигателя Мном. Должно выполняться условие: Мэкв Мном.
Проверяют двигатель на перегрузочную способность: Мmax Мном м.
Если одно или оба условия не выполняются, производим повторный выбор двигателя и повторяют расчет.
