Типы электродвигателей постоянного тока, их характеристики
Двигатель параллельного возбуждения

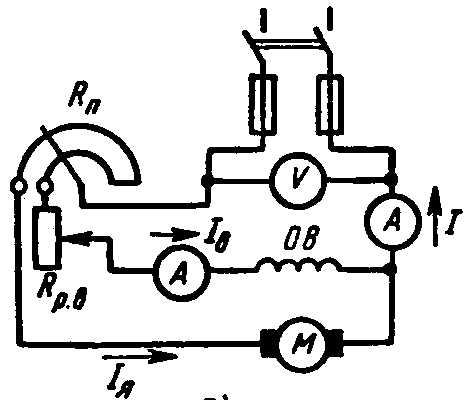

Его особенность в том, что обмотка возбуждения включена параллельно с обмоткой якоря (рис. 10.3, а). Для оценки эксплутационных свойств двигателя большое значение имеют рабочие характеристики: зависимость частоты вращения, вращающего момента от мощности на валу двигателя: n = f (Р2) и М = f (Р2) при U = cоnst и В = соnst.

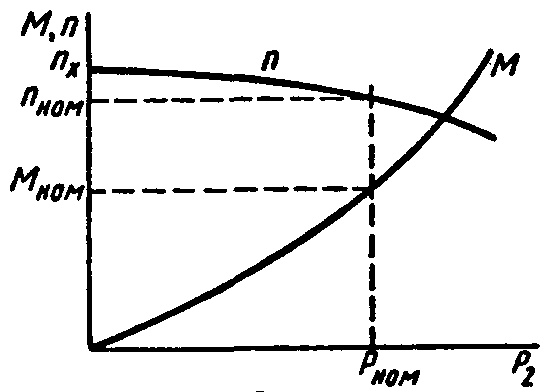

n = f (Р2) – скоростная характеристика – частота вращения с ростом нагрузки уменьшается. (рис. 10.3, б).
а) б)
Рис. 10.3
Механические характеристики
Рис.
10.4 1,
2 – для двигателей параллельного
возбуждения (1
– естественная характеристика, 2
– искусственная характеристика); 3
– 4
– механические характеристики двигателя
с последовательным возбуждением.
С ростом момента частота вращения уменьшается. Наклон механической характеристики к оси абсцисс зависит от величины сопротивления цепи якоря(рис. 10.4).
Двигатель последовательного возбуждения

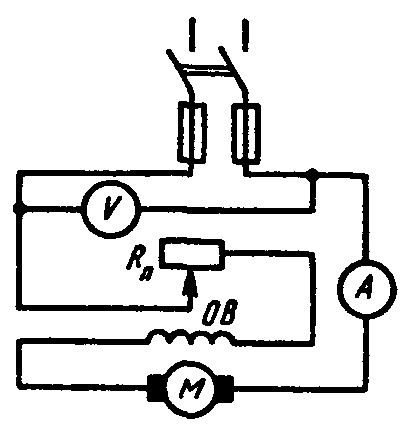

В двигателе последовательного возбуждения обмотка возбуждения последовательно соединена с обмоткой якоря(рис. 10.5, а).
а) Рис. 10.5 б)

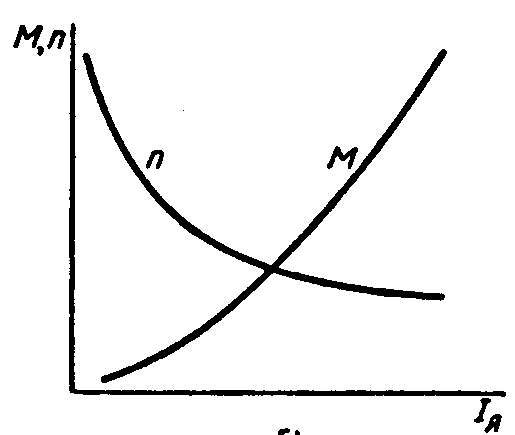

Рабочие характеристики: М = f (Iя) и n = f (Iz)
Особенности: частота вращения ротора сильно зависит от нагрузки, особенно в области малых нагрузок при уменьшении тока частота вращения резко растет. При больших нагрузках рабочие и механические характеристики почти прямолинейны. При увеличении нагрузки мощность на входе двигателя растет медленнее, чем его вращающий момент, т.к. одновременно с ростом момента значительно уменьшается частота вращения (рис. 10.5, б).
Двигатель смешанного возбуждения

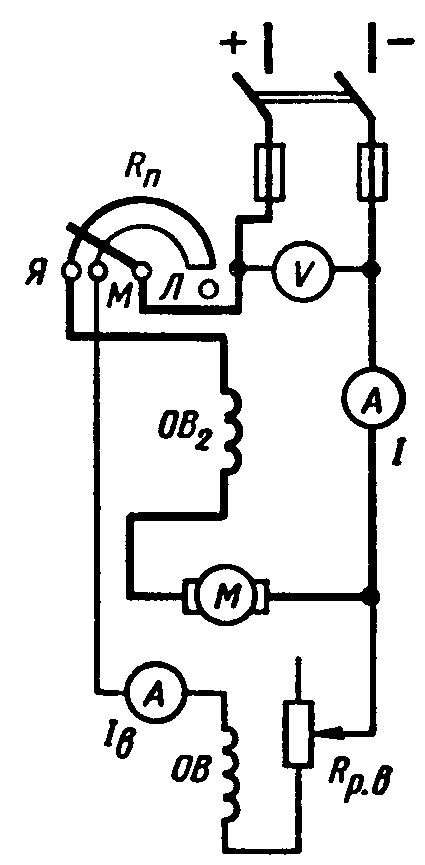

М
агнитный
поток электродвигателя смешанного
возбуждения создают две обмотки: одна
ОВ1 соединена параллельно с
обмоткой якоря, а другая ОВ2 –
последовательно (рис. 10.6).
Рабочие свойства электродвигателя при смешанном возбуждении в сравнении с двигателями параллельного и последовательного возбуждения занимают промежуточное положение.
Механические характеристики более мягкие, чем у двигателя параллельного возбуждения, и более жесткие, чем у двигателя последовательного возбуждения.
Рис. 10.6
Пуск в ход двигателей постоянного тока
Наибольшее значение ток в якоре достигает при n = 0, т.е. при неподвижном роторе, в частности в начальный момент пуска двигателя в ход.
При непосредственном включении двигателя в сеть на номинальное напряжение его пусковой ток n = U/Rя оказывается в 10 –15 раз больше номинального, т.к. величина сопротивления очень мала.
Такой большой пусковой ток может вызвать опасные последствия: 1) резкий (ударного типа) толчок в приводе в начале пуска, при котором не исключены механические повреждения и разрушения движущихся частей в самом двигателе, в рабочей машине и связывающей их механической передаче; 2) резкое снижение напряжение в сети, что нарушает нормальную работу других электроприемников, включенного в эту сеть; 3) круговой огонь на коллекторе двигателя при пуске его в ход. По этим причинам допускают прямое включение в сеть только для двигателей малой мощности (до 0,5 кВт), а для пуска двигателей большей мощности применяют пусковые реостаты, которые включают последовательно в цепь якоря, чем ограничивают величину пускового тока в допустимых пределах.
