2. Общее устройство механизмов и узлов электроизмерительных приборов

У многих приборов есть общие по назначению части. Это корпус, зажимы, шкала, указательная стрелка, ограничители, винт корректора (рис 7.1). На корпусе некоторых приборов расположены переключатель пределов измерения и арретир. Внутри каждого прибора находится его главная часть  измерительный механизм.

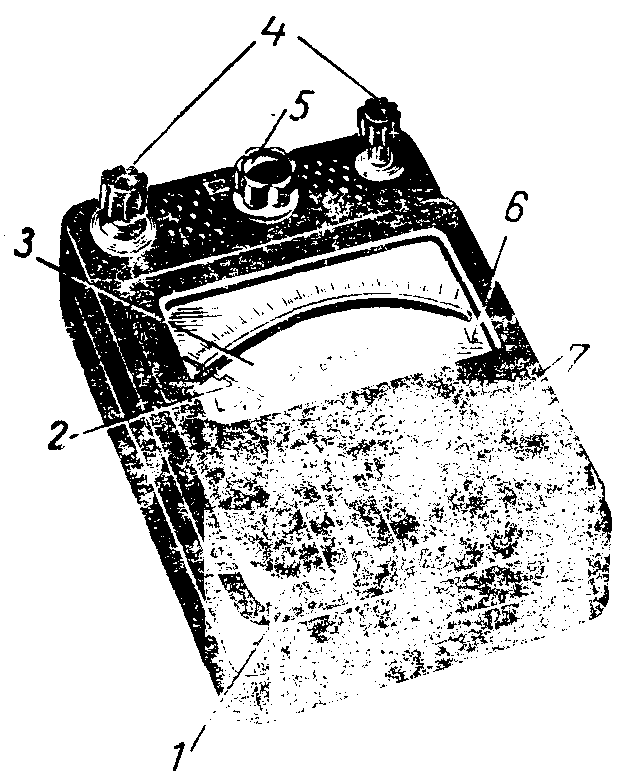

Рис. 7.1

Электроизмерительный прибор:

1 – корпус;

2 – указательная стрелка;

3 – шкала;

4 – зажимы;

5 – переключатель пределов измерения;

6 – ограничитель движения стрелки;

7 – винт корректора.

Отдельные приборы, например омметры, снабжены камерой, в которую помещают источник электропитания (гальванический элемент). У интегрирующих приборов, например у электросчетчиков, в отличие от показывающих приборов отсутствует указательная стрелка, но у них есть счетный механизм.

1. Корпус служит для защиты измерительного механизма от механических повреждений, от пыли. В зависимости от способа защиты внутреннего устройства прибора от внешних воздействий корпуса приборов могут быть обыкновенные, водо-, газо- и пылезащищенные, герметические и взрывобезопасные. Изготавливают из пластмассы, древесины, стали, стекла, алюминия и его сплавов.

2. К зажимам прибора присоединяют провода для включения его в электрическую цепь.

3. По шкале прибора отсчитывают значение измерительной величины.

Шкалы приборов изготавливают из цинка, стали или электроизоляционных материалов. На шкалу наносят черточки (вертикальные, горизонтальные, наклонные) называемые отметками. Шкалы бывают равномерными (все деления шкалы одинаковые) и неравномерными (деления шкалы неодинаковы). На шкале многих приборов параллельно отметкам расположена зеркальная полоса, что позволяет уменьшить ошибки при снятии показаний. Глаз, стрелка и ее отражение в зеркальной полосе должны находиться на одной линии.

4. Указательная стрелка нужна для отчета по шкале значения измеряемой величины. Стрелку делают из алюминия или его сплавов. Стрелка соединена с измерительным механизмом, под действием которого она отклоняется (перемещается). Чтобы при движении стрелка не касалась корпуса (и в результате не погнулась), на шкале есть амортизирующие ограничители.

5. С помощью винта корректора непосредственно перед измерением стрелку устанавливают точно против нулевой отметки шкалы. Для этого винт корректора слегка поворачивают отверткой.

7. Переключатели пределов измерения установлены у тех приборов, которые служат для измерения электрических величин в нескольких пределах. В этом случае перед включением прибора переключатель устанавливают так, чтобы имеющаяся на нем точка (пометка) оказалась против требующего предела измерения.

8. Переносные приборы снабжены арретиром, с помощью которого закрепляют в неподвижном положении измерительный механизм, чтобы при транспортировке прибора он не повредился.

3. Условные обозначения на шкалах

Таблица 7.1

Условные обозначения	Расшифровка условных обозначений
	Магнитоэлектрический прибор
	Электромагнитный прибор
	Электродинамический прибор
	Ферродинамический прибор
	Индукционный прибор
	Класс точности (пример)
	Вертикальное расположение шкалы при измерении
	Горизонтальное расположение шкалы при измерении
	Наклонное расположение шкалы при измерении (пример)
	Общий зажим
	Корректор
	Арретир
	Смотри дополнительные указания в паспорте или инструкции по эксплуатации.

На шкале прибора есть и ряд других условных обозначений, кроме указанных в таблице 7.1:

1) степень защищенности от внешних магнитных полей обозначают римскими цифрами , , , V (чем меньше цифра, тем соответственно прибор лучше защищен от действия внешних магнитных полей).

2. условия работы прибора при соответствующих температурах и влажности обозначают на шкале буквами:

А – нормально работает при температуре окружающего воздуха от + 10 до + 35С и относительной влажности до 80%;

Б – нормально работает при температуре окружающего воздуха от – 20 до + 50С и относительной влажности до 80 %.

В – нормально работает при температуре окружающего воздуха от – 40 до + 60С и относительной влажности до 98%.

3) род тока и полярность зажимов;

4) предельно допустимое значение измеряемой величины (например, U_max = 1,5 U_н или I_max = 10 А), характеризующее устойчивость прибора по отношению к перегрузке;

5) устойчивость к механическим воздействиям (например, ОП – обыкновенные, ВП – вибропрочные, УП – ударопрочные и т.п.);

6) защищенность корпуса от воздействий внешней среды (например, Б_з – брызгозащищенный, Г_м – герметический, П_з – пылезащищенный и т.п.);

7) значение напряжения, при котором испытана изоляция прибора; 8) марку завода – изготовителя, заводской номер, год выпуска и тип прибора.
