Характерные особенности последовательного соединения резисторов и источников

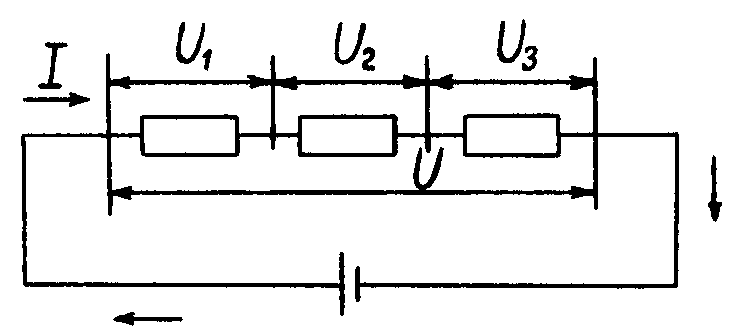

Последовательное соединение резисторов.
I
= I1
= I2
= I3 = … = In
- постоянная величина.
Напряжение U на концах всей цепи равно сумме напряжений на всех последовательно включенных резисторов:
U = U1 + U2 + U3 + ... + Un.
Общее сопротивление резисторов равно сумме электрических сопротивлений:
R = R1 + R2 + R3 + ... + Rn .

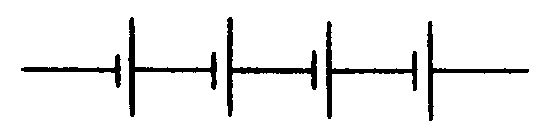

Последовательное соединение источников.
r = r1 n ,
где r - общее внутреннее сопротивление,
r1 - внутреннее сопротивление первого источника,
n - число последовательно соединенных источников.
Е = Е1 n ,
где Е - общая ЭДС источника;
Е1 - ЭДС первого источника.

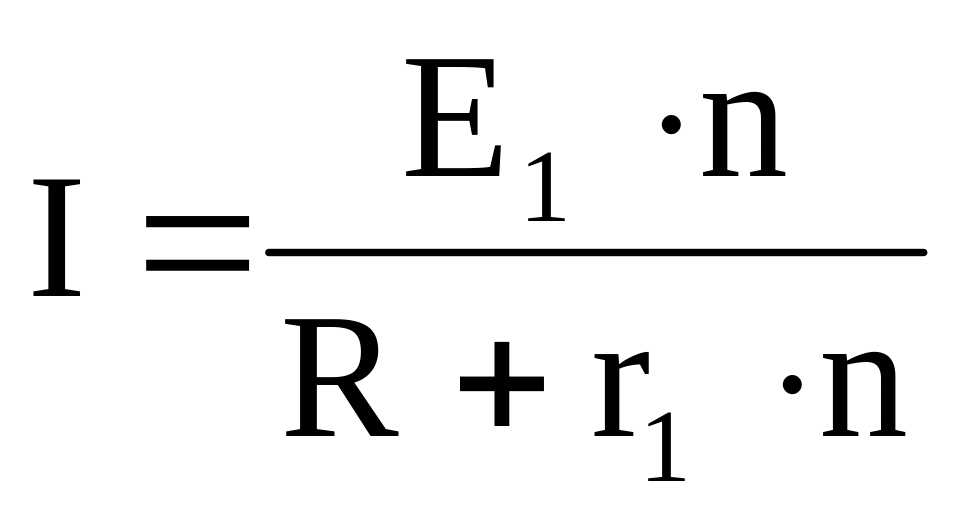

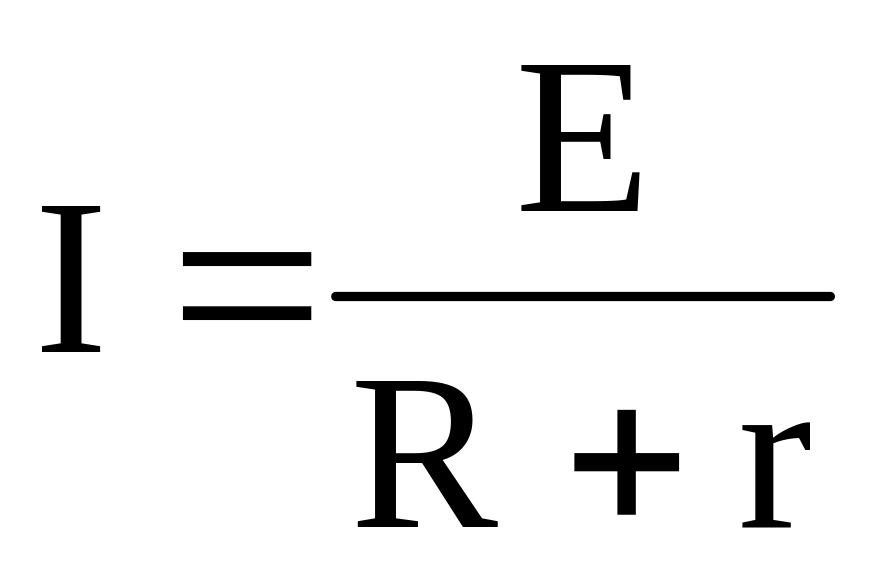

Согласно закону Ома для полной цепи:
или
.
Характерные особенности параллельного соединения резисторов и источников

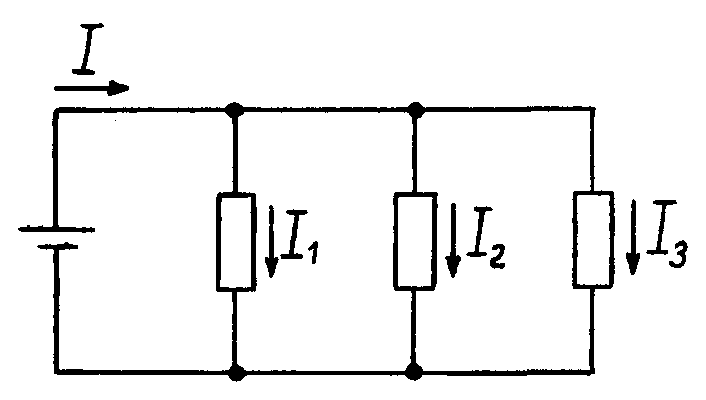

Параллельное соединение резисторов:
U = U1 = U2 = U3 = ... = Un ─ постоянная величина
I = I1 + I2 + I3 + ... + In .
Обратная общему сопротивлению цепи величина равна сумме величин, обратных сопротивлениям всех параллельно включенных резисторов.
или

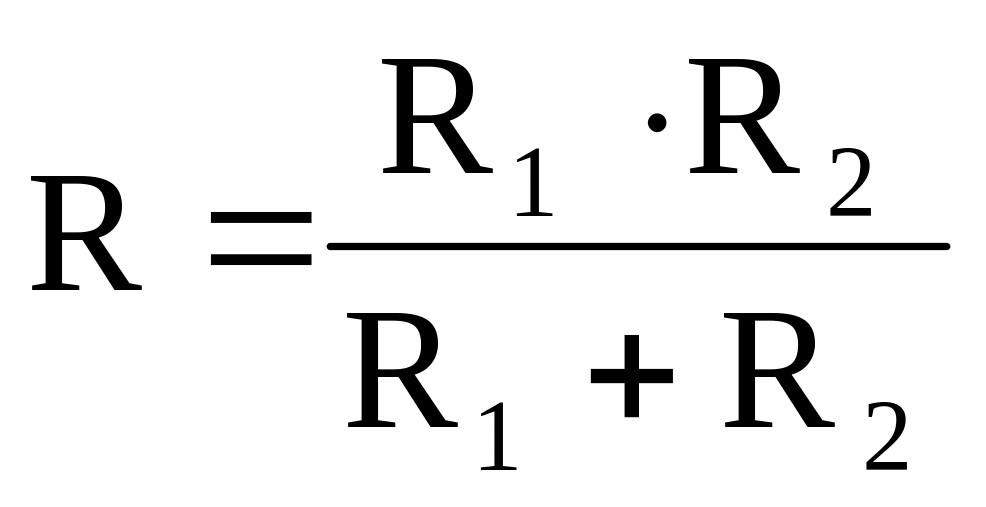

если
цепь содержит два резистора, то
.

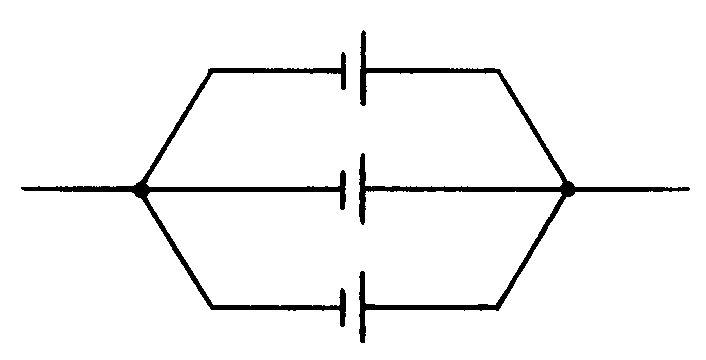

Параллельное соединение источников.
Е
= Е1
,
,
где m - число параллельно соединенных источников.
Тогда применяя закон Ома для полной цепи, получим:
.
Метод свертывания схем. Смешанное соединение источников электрической энергии
Расчет цепей методом свертывания схем – метод преобразования, в результате которого схемы приводятся к простейшему виду.

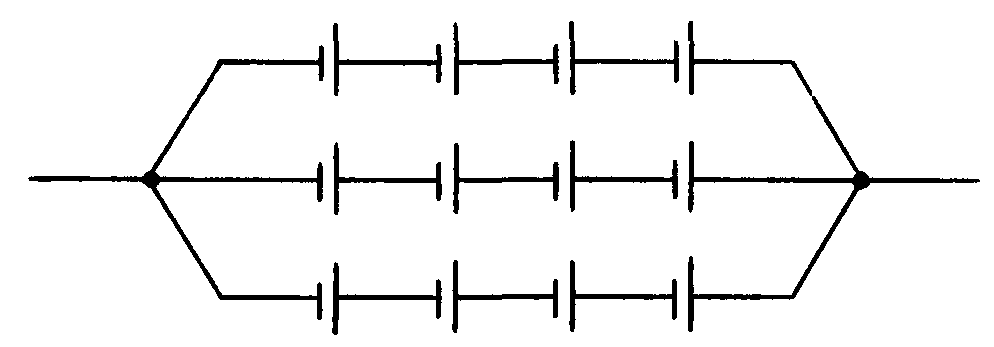

Смешанное соединение источников электрической энергии.
Для данной схемы:
m = 3 и n = 4
.
Первый закон Кирхгофа
Первый закон Кирхгофа является следствием принципа непрерывности тока (сохранения заряда), применяется к узлам электрических цепей.
В ветвях электрической цепи, соединенных в одном электрическом узле, сумма токов направленных к узлу (In), равна сумме токов, направленных от узла (Iк):
(3.14)
По первому закону Кирхгофа, для каждого узла электрической цепи можно составить уравнение токов (узловое уравнение).
Например:
I1 = I2 + I3 + I4
Второй закон Кирхгофа
Второй закон Кирхгофа является следствием закона сохранения энергии, применяется к контурам электрических цепей.
В ветвях, образующих контур электрических цепей, алгебраическая сумма ЭДС равна алгебраической сумме падений напряжений на элементах электрической цепи.

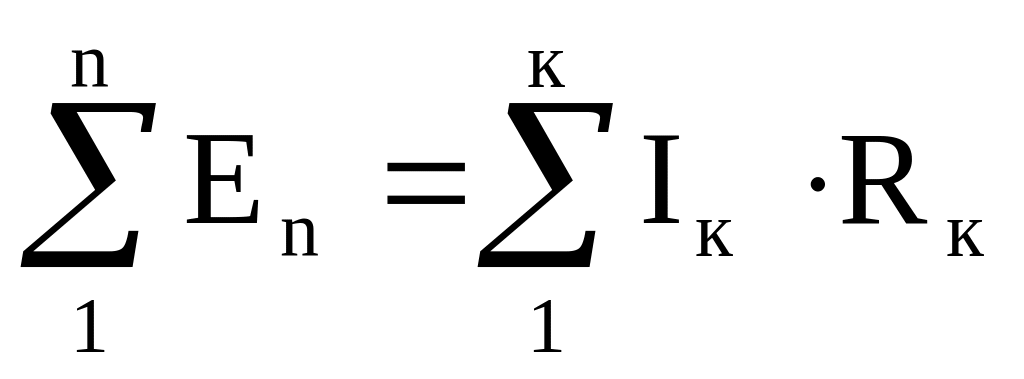

(3.15)
П
о
второму закону Кирхгофа для каждого
контура электрической цепи можно
составить уравнение напряжений
(контурное уравнение).

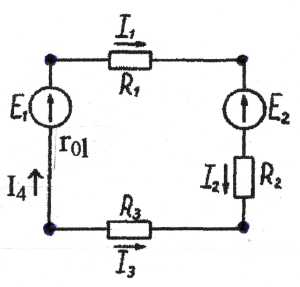

Например: Выберем (произвольно) направления токов в ветвях и направление обхода контура (по часовой стрелке).
Тогда Е1 будет со знаком «+» (сонаправлена),
Е2 будет со знаком «» (направление в обратную сторону).
Получим: Е1 – Е2 = I1R1 + I2R2 – I3R3 + I4 ∙ r01.
