2.2 Розрахунок горищного перекриття і перекриття над підвалом
Розрахуємо опір теплопередачі перекриття і знайдемо товщину його утеплювача.
Подальший розрахунок виконуємо, знаходячи термічний опір багатопустотної залізобетонної панелі, потім оптимальну товщину утеплювача.
Для спрощення розрахунку круглі отвори-пустоти з/б плити замінюємо рівновеликими по площі квадратними (рис. 2) зі стороною:
(2.8)

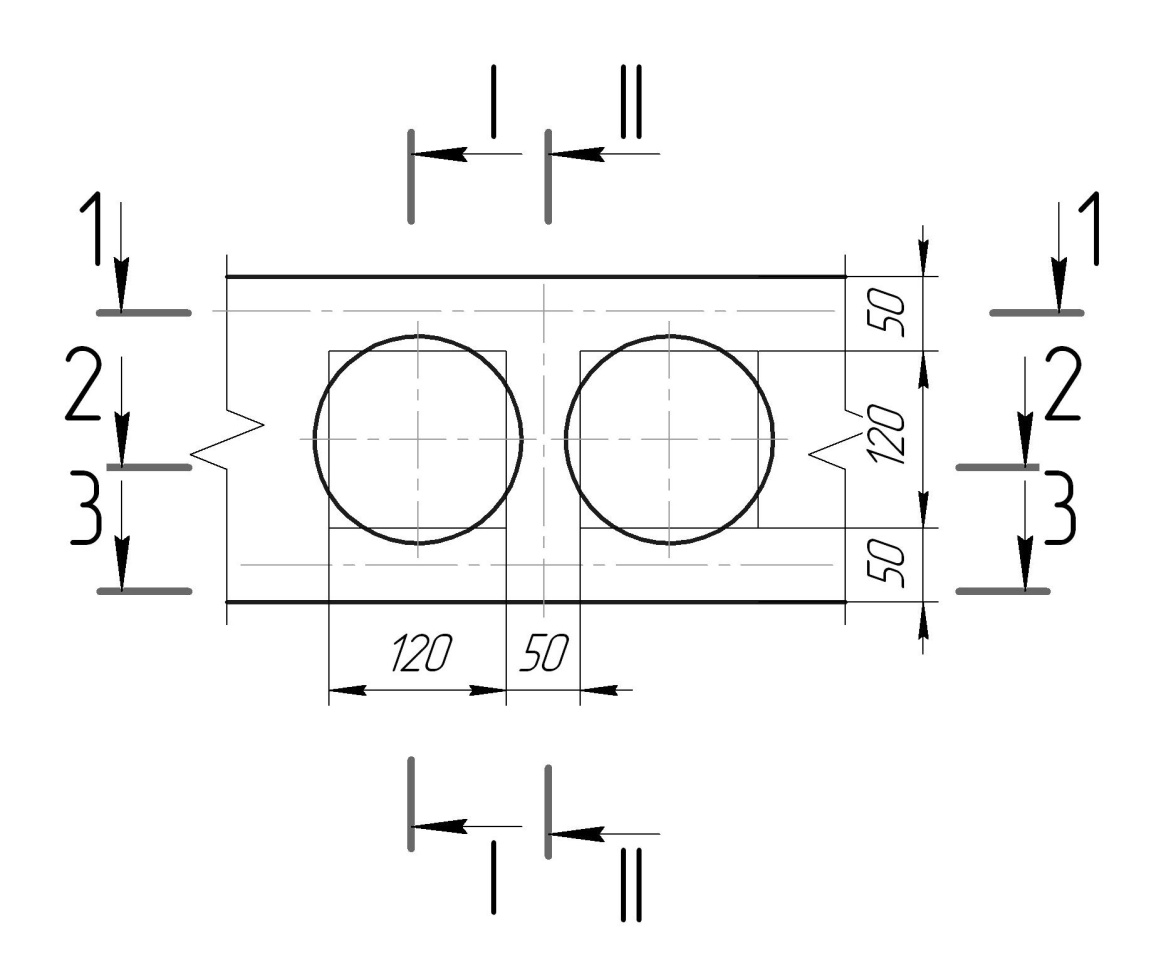

Рисунок 2 – Схема до теплотехнічного розрахунку розмітки перекриття на розрахункові зони
Термічний опір панелі в напрямку паралельному до руху теплового потоку визначаємо в двох характерних перерізах.В перерізі I-I (два шари залізобетону dзб=50мм з коефіцієнтом теплопровідності при умові експлуатації „А” lзб=1,92
[2] та
повітряний прошарок з dпов=
120(мм)):
,
(2.9)
де Rпов термічним опір замкнутого горизонтального повітряного прошарку при потоці тепла знизу вверх [2, дод. 4]
Визначаємо
фактичний опір теплопередачі перерізу
II-II,
який складається з суцільної залізобетонної
плити товщиною dзб=220мм
з коефіцієнтом теплопровідності
lзб=1,92
:
,
(2.10)
Знаходимо термічний опір з/б плити при паралельному напрямку теплового потоку:
,
(2.11)
де F1, F2 – площі окремих ділянок конструкції; RI-I, RII-II – термічні опори шарів окремих ділянок, але без опорів теплосприймання і тепловіддачі Rв і Rн.
Термічний опір панелі в напрямку, що перпендикулярний до руху теплового потоку, обчислюємо для трьох характерних перерізів.
Для перерізів 1-1 і 3-3 (шари залізобетону товщиною dзб=50 мм):
(2.12)
Для визначення термічного опору по перерізу 2-2 попередньо знаходимо середній коефіцієнт теплопровідності (повітряний прошарок dпов=120мм,
залізобетон dзб=50мм). Для повітряного прошарку знаходимо еквівалентний коефіцієнт теплопровідності з виразу:
,
(2.13)
Тоді середній коефіцієнт теплопровідності панелі:
.
(2.14)
Середній термічний опір по перерізу 2-2:
,
(2.15)
Сумарний термічний опір всіх трьох шарів панелі:
(
),
(2.16)
Ступінь розбіжності між R║ та R┴:
,
(2.17)
Оскільки
,
то загальний термічний опір Rзаг
багатопустотної залізобетонної
панелі
перекриття
визначаємо за формулою:
,
(2.18)
Загальний опір теплопередачі конструкції без теплоізоляції:
,
(2.19)
де
– опір теплосприймання внутрішньої
поверхні для гладкої стелі
[3,
табл.
4];
– опір тепловіддачі зовнішньої поверхні
для горищного перекриття [3,
табл.
6].
Розрахунок перекриття (рис.3), що реконструюється, будемо проводити, враховуючи опори теплосприймання і тепловіддачі.
Рисунок 3 – Схема до теплотехнічного розрахунку перекриття: 1 – багатопустотна залізобетонна плита; 2 –газобетон; 3 – шлако – гравій ; 4- паркет.
Виберемо з [2] теплотехнічні показники кожного шару перекриття (рис.2.2.2).
1.Другий шар – утеплювач виконуємо із газобетону
l2=0,11
,
S2= 2.3 ;
2.Третій шар – виконуємо з шлако - гравію:
l3=0,112 .
3= 0,1м ;
S3= 1.65 ;
Термічий опір якого:
,
(2.20)
3.Четвертий шар –виконуємо з паркету:
l4=0.09 ,
d4=0,01м,
S4= 5,56 ;
Термічний опір якого:
,
(2.21)
Сумарний термічний опір перекриття складає:
,
(2.22)
де
– загальний опір теплопередачі з/б
плити з врахуванням опору теплосприймання
внутрішньої та опору тепловіддачі
зовнішньої поверхонь;
– коефіцієнт опору утеплювача.
Визначаємо термічний опір шару утеплювача:
,
(2.23)
Визначаємо необхідну товщину утеплювача:
.
(2.24)
Проведемо розрахунок на опір теплопровідності перекриття між опалювальним поверхом та не опалювальним цокольним поверхом (рис.4).
Виберемо з [2] теплотехнічні показники кожного шару перекриття над підвалом (рис.4).
1. Перший шар – виконуємо із листів гіпсокартону l1=0,21 , d1=0,01м, термічний опір якого:
(2.25)
2.Другий шар – утеплювач виконуємо з мінеральної вати: lут=0,062 ;
3.Термічний
опір третього шару (залізобетонна плита)
;
4.Четвертий шар – цементне покриття l4=0,81 , d2=0,015м, термічний опір якого:
.
(2.26)
5.П’ятий шар – виконуємо із ДСП l5=0,08 , d5=0,016м, термічний опір якого:
.
(2.27)
6.Шостий шар – виконуємо з лінолеуму l6=0,23 , d6=0,004м, термічний опір якого:
.
(2.28)

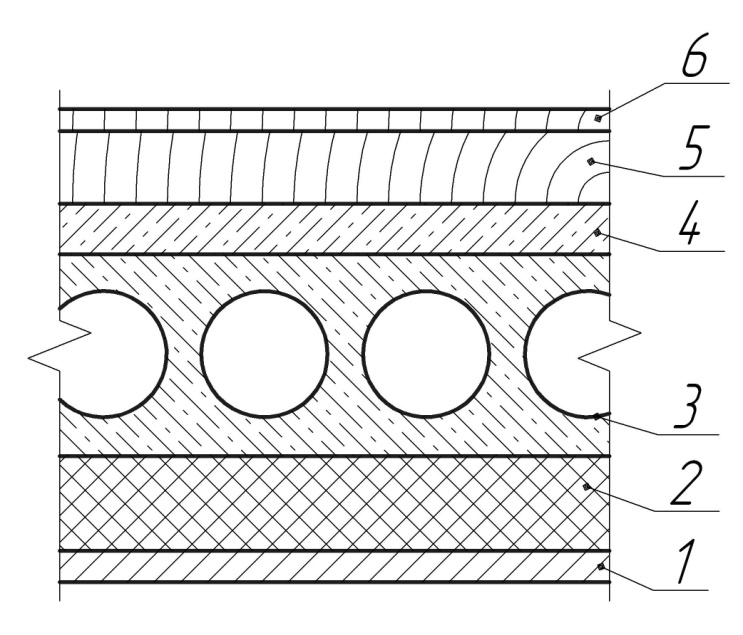

Рисунок 4 – Схема до теплотехнічного розрахунку перекриття над підвалом: 1 – листи гіпсокартону; 2 – утеплювач; 3 – багатопустотна залізобетонна плита ; 4 – цементне покриття; 5 - ДСП; 6 - лінолеум.
Сумарний термічний опір перекриття складає:
,
(2.29)
де
– загальний опір теплопередачі з/б
плити з врахуванням опору теплосприймання
внутрішньої та опору тепловіддачі
зовнішньої поверхонь;
– коефіцієнт опору утеплювача.
Визначаємо термічний опір шару утеплювача:
(2.30)
,2+0,017)
.
Визначаємо необхідну товщину утеплювача:
(2.31)
