16.Определение наибольшей потери напряжения в разветвлённых сетях с несколькими нагрузками

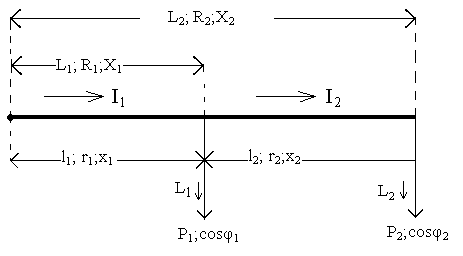

Аналогично предыдущему случаю в некотором масштабе по известным правилам строим векторную диаграмму напряжений и токов для одной фазы данной линии, исходя из заданного напряжения у наиболее удаленного приемника и заданных токов и коэффициентов мощности (рисунок 1.7). Рисунок 1.6 – Расчетная схема электрической сети Из векторной диаграммы следует, что  (1.19) или  Переходя к линейным напряжениям и беря общий случай для сети с   участками, найдем (1.20)  где   – активный и реактивный токи на  - том участке. Рисунок 1.7 Векторная диаграмма напряжений и токов Если нагрузки заданы мощностью, то  (1.21) где   – активная мощность на  - том участке сети;  – реактивная мощность на  - том участке сети. Не трудно вывести и другой вид формул, в которых расчет потери напряжения производится не по линейным, а по нагрузочным токам (мощностям):  (1.22) где   и   – активная и реактивная мощности, приложенные в точке К;    – активное и индуктивное сопротивления от начала сети до точки подсоединения нагрузки, Ом. Учитывая, что   и  , получаем окончательную расчетную формулу:  (1.23) В однофазном двухпроводной сети длинна проводов равна 2  и потеря напряжения составит  (1.24) В процентах потеря напряжения выражается формулой  (1.25)

17.Проверка выбраных проводов и жил кабелей по допустимой потери напряжения

Допустимая потеря напряжения в сети ВН определяется как разность между отклонением напряжения на шинах ЦП Уцп и предельно допустимым отклонением УПР в точке подключения В самого удаленного РТ ( рис. 8.1, а) в режиме максимальных нагрузок. Допустимая потеря напряжения в проводах для различных установок не одинакова, но не превышает 4 - 6 % номинального напряжения. Если А ( 7 окажется больше допустимой, то выбирают провод большего сечения. Допустимая потеря напряжения в сети ВН может быть также повышена за счет снижения расчетной потери в сетях НН. Однако это вряд ли рационально из-за удорожания последних. Допустимая потеря напряжения в осветительной сети зависит от мощности трансформатора, питающего ОУ, степени его загрузки, коэффициента мощности питаемых от трансформатора потребителей и некоторых других условий. Допустимая потеря напряжения в электрических сетях различного назначения лежит примерно в пределах 2 - - 6 % от номинального напряжения сети. Полная допустимая потеря напряжения в сети 40 %, из которых в питающей сети может быть потеряно 3 %, для чего по расчету необходим кабель с сечением фазовой жилы 95 ммг. Распределение допустимой потери напряжения между отдельными участками линии целесообразно производить из условий минимальных затрат цветного металла. Норма допустимой потери напряжения при передаче электроэнергии Правилами не установлена. Установлены лишь допустимые отклонения напряженна от номинального у различных электроприемников. Следовательно, допустимая потеря напряжения может быть принята равной 4 - 5 %, начиная от шин низшего напряжения трансформаторной подстанции до наиболее удаленных ламп. Если по допустимой потере напряжения требуются провода - большего сечения, чем по нагреву и механической прочности, то их и принимают к установке. Если по допустимой потере напряжения требуются провода большего сечения, чем по нагреву и механической прочности, то их и принимают к установке. Выбранное по допустимой потере напряжения сечение проводов должно быть проверено на допустимый ток, определяющий нагрев. Найденное по допустимой потере напряжения сечение провода проверяется по условиям нагревания. В этом случае допустимая потеря напряжения в сети 380 В получается наибольшей. При невозможности обеспечения допустимой потери напряжения, особенно при протяженных троллеях, предусматривается подпитка троллейной линии с секционированием отдельных ее участков.

18особенности расчета замкнутых сетей точка потока раздела

Курсовик кольцо

19расчет ЛЭП по п- образной

Курсовик и неебет

20 расчет ЛЭПпо П образной схеме замещения

Курсовой !!!!!!

21Схема замещения линий электропередач . необходимость учета поперечных проводимостей G и B

В зависимости от группы соединений силового и вольтодобавочного трансформаторов можно получить продольное или поперечное регулирование напряжения. Продольное регулирование напряжения в основном ведет к изменению перетоков реактивных мощностей, а поперечное - активных мощностей, поэтому последнее используют для принудительного перераспределения активных мощностей. Ввиду того что у элементов сети более высокого напряжения неоднородность сети sx / R может быть больше, чем у элементов сети более низкого напряжения, активные мощности по сетям распределяются так, что недопустимо загружается сеть более низкого напряжения, а сеть более высокого напряжения разгружается. Поэтому в данных условиях требуется принудительное перераспределение мощностей

22расчет схемы замещения двух обмоточного трансформатора на пс

Курсовой!!!!!

23Схема замещения трех обмоточного трансформатора на ПС

Курсовой

24Схема замещения трех обмоточного автотрансформатора на пс

курсовой

25Схема замещения трансформатора на ПС и линии

Курсовой (большая схема замещения )

26.Метод электрического расчета разомкнутой сети с несколькими ПС

Схема замещения и курсовой радиальная сеть

27.метод электрического расчета замкнутой сети с несколькими ПС

Схема замещения и курсовой кольцевая сеть

28. Регулирования напряжения трансформаторами и авто трансформаторами с помощью устройства РПН

Курсовой 17 раздел

РПН- устройство автоматически регулирующие напряжение с помощью изменения кол обмоток на стороне вн (обмотке. Вн) тем самым изменяя коэффициент трансформации

29.Виды регулирования напряжения в сетях . Встречное регулирование

Напряжение сети постоянно меняется вместе с изменением нагрузки, режима работы источника питания, сопротивлений цепи. Отклонения напряжения не всегда находятся в интервалах допустимых значений. Причинами этого являются:

а) потери напряжения, вызываемые токами нагрузки, протекающими по элементам сети;

б) неправильный выбор сечений токоведущих элементов и мощности силовых трансформаторов;

в) неправильно построенные схемы сети.

Контроль за отклонениями напряжения проводится тремя способами:

1) по уровню – ведется путем сравнения реальных отклонений напряжения с допустимыми значениями;

2) по месту в электрической системе – ведется в определенных точках сети, например в начале или конце линии, на районной подстанции;

3) по длительности существования отклонения напряжения.

Регулированием напряжения называют процесс изменения уровней напряжения в характерных точках электрической системы с помощью специальных технических средств. Исторически развитие методов и способов регулирования напряжения и реактивной мощности происходило от низших иерархических уровней управления энергосистемами к высшим. В частности, вначале использовалось регулирование напряжения в центрах питания распределительных сетей – на районных подстанциях, где изменением коэффициента трансформации поддерживалось напряжением у потребителей при изменении режима их работы. Регулирование напряжения вначале применялось также непосредственно у потребителей и на энергетических объектах (электростанциях, подстанциях).

Эти способы регулирования напряжения сохранились и до настоящего времени и применяются на низших иерархических уровнях автоматизированной системы диспетчерского управления (АСДУ). С точки зрения высших уровней АСДУ это локальные способы регулирования. Автоматизированная система диспетчерского управления высших уровней осуществляет координацию работы локальных систем регулирования и оптимизацию режима энергосистемы в целом.

Локальное регулирование напряжений может быть централизованным, т.е. проводиться в центре питания (ЦП), и местным, т.е. проводиться непосредственно у потребителя.

Местное регулирование напряжения можно подразделить на групповое и индивидуальное. Групповое регулирование осуществляется для группы потребителей, а индивидуальное – в основном в специальных цехах

В зависимости от характера изменения нагрузки в каждом из указанных типов регулирование напряжения можно выделить насколько подтипов. Так , например, в централизованном регулировании напряжения можно выделить три подтипа: стабилизация напряжения; двухступенчатое регулирование напряжения; встречное регулирование напряжения.

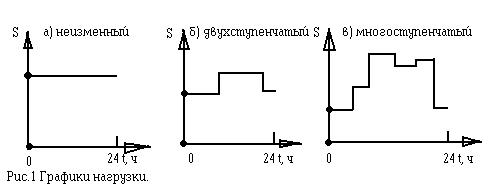

Стабилизация применяется для потребителей с практически неизменной нагрузкой, например для трехсменных предприятий, где уровень напряжения необходимо поддерживать постоянным. Суточный график нагрузки таких потребителей приведен на рис1,а).

Для потребителей с ярко выраженной двухступенчатостью графика нагрузки (рис.1,б), например для односменных предприятий, применяют двухступенчатое регулирование напряжения. При этом поддерживаются два уровня напряжения в течении суток нагрузки (рис.1, в), осуществляется так называемое встречное регулирование. Для каждого значения нагрузки будут иметь свое значение и потери напряжения, следовательно, и само напряжение будет изменяться с изменением нагрузки. Чтобы отклонения напряжения не выходили за рамки допустимых значений, надо регулировать напряжение, например от тока нагрузки.

Нагрузка меняется не только в течении суток, но и в течении всего года. Например, наибольшая в течении года нагрузка бывает в период осенне – зимнего максимума, наименьшая – в летний период. Встречное регулирование состоит в изменении напряжения в зависимости не только от суточных, но также и от сезонных изменений нагрузки в течении года. Оно предполагает поддержание повышенного напряжения на шинах электрических станций и подстанций в период наибольшей нагрузки и его снижение до номинального в период наименьшей нагрузки.

Встречное регулирование напряжения осуществляется по графику нагрузки ЦП, который формируется всеми потребителями. Поэтому при разнородных графиках нагрузки РТ закон регулирования в большей или меньшей степени не соответствует ни одному потребителю. Степень несоответствия для конкретного потребителя будет тем больше, чем меньше доля потребителей с подобным графиком в общей нагрузке и чем более отличен их график от графика основной массы потребителей. [1]

Встречное регулирование напряжения на подстанциях практически можно осуществить только установкой на них трансформаторов с регулированием напряжения под нагрузкой. [2]

Встречное регулирование напряжения в точках питания сетей 6 - 10 кв должно быть обязательным при допущении потерь напряжения в вышеуказанных размерах и должно осуществляться при питании таких сетей от электростанций на шинах их, а при питании их от районных сетей на шинах вторичного напряжения, преимущественно за счет применения трансформаторов с изменением коэффициентов трансформации под нагрузкой. [3]

Встречное регулирование напряжения на городской подстанции производится по определенному графику с целью поддержания постоянного напряжения в некоторой точке сети. [4]

Обычно встречное регулирование напряжения осуществляется не только генераторами на электростанциях, но и на шинах подстанций трансформаторами, имеющими устройства для переключения ответвлений под нагрузкой. [5]

Поэтому встречное регулирование напряжения имеет ограниченное применение и возможно при наличии в сети других средств для регулирования напряжения. [6]

Поскольку встречное регулирование напряжения на шинах ЦП производится в соответствии j суммарным графиком нагрузки или графиком нагрузки одной из наиболее характерных отходящих линий, то при этом на отдельных линиях с резко различающимися графиками нагрузок будут неудовлетворительные уровни напряжения и могут потребоваться вольтодобавочные трансформаторы или другие дополнительные средства регулирования. [7]

Обеспечить встречное регулирование напряжения на шинах вторичного напряжения подстанций, используя только обычные ( Ответвления на трансформаторах, невозможно. [8]

При автоматическом встречном регулировании напряжения ( токовой компенсации) на вход блока автоматического регулирования подается, кроме регулируемого напряжения, еще напряжение, пропорциональное току нагрузки. Напряжение поддерживается неизменным не на выходе трансформатора, а в некоторой точке сети, удаленной хот трансформатора. Таким образом удается скомпенсировать падение напряжения or тока нагрузки. [9]

Если же встречное регулирование напряжения не обеспечено, тогда необходимо произвести поверочные расчеты отклонений напряжения у потребителей. [10]Поясним сущность встречного регулирования напряжения на примере. Предположим, что в утренние часы, когда предприятия еще не работают на полную мощность, напряжение на шинах питающего центра держится на уровне номинального. С ростом нагрузки и приближением ее к утреннему максимуму из-за возрастающих потерь напряжения напряжение в питающем центре также снижается. Ночью значительное число предприятий прекращает работу, нагрузки сети и потери напряжения снижаются. За счет этого напряжение на шинах подстанций начинает возрастать. Согласно § 1 - 2 - 44 ПУЭ при снижении суммарной нагрузки до 30 % и ниже максимального ее значения напряжение на шинах подстанций должно быть снижено до номинального. Такие операции по централизованному изменению напряжения не всегда могут быть обеспечены без помощи самих потребителей. Местные средства регулирования напряжения, находящиеся в распоряжении предприятия, должны дополнить централизованное регулирование напряжения. [11]
