14.Определение сечений провод и кабелей по экономической плотности тока

Выбор сечения кабеля по экономической плотности тока

Выбор сечения проводов и кабелей без учета экономических факторов может привести к значительным потерям электрической энергии в линиях и существенному возрастанию эксплуатационных расходов. По этой причине сечение проводников электрических сетей внутреннего электроснабжения значительной протяженности, а также сетей, работающих с большим числом часов использования максимума нагрузки -Tmax > 4000 ч - должно быть не менее отвечающего рекомендованной экономической плотности тока, устанавливающей оптимальное соотношение между капитальными затратами и эксплуатационными расходами, которое определяют так:

sэ = Iр / Jэ

где Iр — расчетный ток линии без учета повышения нагрузки при авариях и ремонтах, Jэ — экономическая плотность тока из расчета окупаемости капитальных затрат в течение 8 - 10 лет.

Расчетное экономическое сечение округляют до ближайшего стандартного и, если оно окажется свыше 150 мм2, одну кабельную линию заменяют двумя или несколькими кабелями с суммарным сечением, соответствующим экономическому. Применять кабели с малоизменяющейся нагрузкой сечением менее 50 мм² не рекомендуется.

Сечение кабелей и проводов напряжением до 1000 В при числе часов использования максимума нагрузки Tmax < 4000...5000 ч и все ответвления к приемникам того же напряжения, электрических сетей осветительных установок, временных сооружений и сооружении с малым сроком службы до 3 - 5 лет по экономической плотности тока не выбирают.

В трехфазных четырехпроходных сетях сечение нейтрального провода не рассчитывают, а принимают не менее 50% от сечения, выбранного для главных проводов, а в сетях, питающих газоразрядные лампы, вызывающие появление высших гармоник тока, такое же, как и главных проводов.

15.Расчет линий трехфазного тока с нагрузкой на конце по потери напржения . Продольная и поперечная составляющая потери напряжения

Различие в напряжениях U_2ф и U_1ф в П-образной схеме определяется падением напряжения на сопротивлении Z₁₂ (Z₁₂+jx₁₂), вызванным током I₁₂. Определяется это падением напряжения как сумма вектора I₁₂r₁₂, совпадающего по фазе с вектором I₁₂ и вектора I₁₂∙jx₁₂, опережающего вектор I₁₂ на 90^о.

Падение напряжения – геометрическая (векторная) разность между комплексами напряжений начала и конца линий.

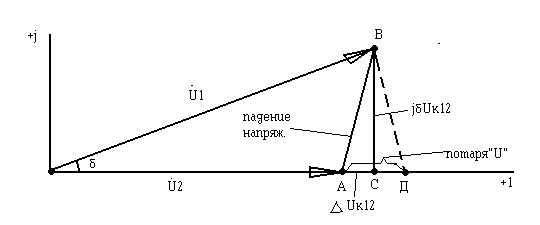

На рис. падение напряжения это вектор AB, т.е. AB=U₁-U₂=√3∙I₁₂Z₁₂ разность комплексных значений напряжений по концам линий, используется для характеристики режима линии.

Продольной составляющей падения напряжения ∆U^к₁₂ называют проекцию падения напряжения на действительную ось или на напряжение U₂, ∆U^к₁₂=АС. Индекс “к” означает , что U^к₁₂ – проекция на напряжение конца линии U₂.

Обычно ∆U^к₁₂ выражается через данные в конце линии: U₂, P^к₁₂, Q^к₁₂.

Поперечная составляющая падения напряжения δU^к₁₂ – это проекция падения напряжения на мнимую ось, jδU^к₁₂=СВ. Т. о. U₁-U₂=√3∙I₁₂∙Z₁₂=∆U^к₁₂+jδU^к₁₂.

Величина δU^к₁₂ определяет сдвиг вектора напряжения в начале линии (U₁) на угол δ по отношению к вектору напряжения в ее конце (U₂).

Часто используют понятие потеря напряжения – это алгебраическая разность между модулями напряжений начала (U₁) и конца (U₂) линий.

На рис. çU₁ç–çU₂ç=АД.

Если поперечная составляющая δU^к₁₂ мала (например, в сетях U_ном≤110кВ), то можно приближенно считать, что потеря напряжения равна продольной составляющей падения напряжения.

Потеря напряжения является показателем изменения относительных условий работы потребителей в начале и в конце линии.
