7.6 Определение строительной высоты здания станции

Высоту верхнего строения обычно определяют отдельно для машинного зала, для вспомогательных помещений.

Высота наземной части определяется по формуле:

Н_стр = h_тр+0,5+ h_гр+ h_ст+(h₁+H)+0,1, м (38)

где: h_тр – высота грузовой платформы транспортного средства, м;

h_гр – высота перемещаемого груза, м;

h_ст – высота строповки, м;

(H+h₁) – размер подъёмно-транспортного оборудования при полном вытягивании грузового троса, м;

0,5 – минимальное расстояние между устанавливаемым и перемещаемым грузом, м.

H_стр=1,37+0,5+1,29+1+1,645+0,1= 5,905м

Высоту верхнего строения округляем до ближайшей стандартной: 6,0м.

Схема к определению высоты здания представлена на рисунке 7.5.

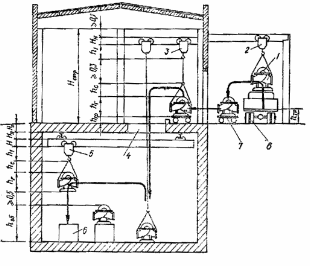

Рисунок. 7.5-Схема к определению строительной высоты здания

1 – транспортируемый насос; 2 – тельфер; 3, 5 – грузовые тележки; 4 – монтажный проём; 6 – фундамент под насос; 7 – инвентарная тележка; 8 - автомобиль

В помещении НС оборудование подаётся на монтажной тележке, высота которой 0,5 м. Груз с автомобиля на монтажную тележку переносится вне здания с помощью наружного монорельса.

Высоту верхнего строения округляем до ближайшей стандартной: 3; 3,6; 4,2; 4,8; 5,4; 6,0; 7,2; 8,4; 9,6.

7.7 Подбор вспомогательных насосов

В курсовом проекте насосы запроектированы под залив. Следовательно, в подборе вакуум насосов нет необходимости.

Определим, существует ли необходимость в подборе дренажных насосов:

dУГВ=dПП-h_УГВ , м (39)

dУГВ =175 –2,6=172,4м.

Т.к. УГВ=172,4 > УЧП_{маш.зала}=167,91, следовательно проводим подбор дренажных установок.

Дренажные насосные установки предусмотрены для откачки из подземной части насосной станции грунтовых вод, фильтрованных через стены здания, утечек через стены здания, утечек через сальники насосов и воды, излившиеся при ремонте оборудования. Для сбора дренажных вод в машинном зале устраивается дренажный колодец. Объём колодца принимают равным подаче дренажного насоса в течение 10-15 мин. Вода к колодцу подводится дренажными лотками, расположенными у стен. Пол делается с уклоном в сторону лотков (0,002-0,05).

В насосных станциях водоотведения вода откачивается обратно в приёмный резервуар.

Подача дренажных насосов определяется по формуле:

Q_д=(1,5…2,0)(Σq₁+q₂), л/с (40)

где: Σq₁- суммарные утечки через сальники, л/с

q₂ - фильтрующий расход через стены и пол здания, л/с

Количество сальников равно 4, следовательно:

Σq₁= 0,1·4=0,4 л/с

Ориентировочно q₂ определяем:

q₂= 1,5+0,001*W, л/с (41)

где: W – объём части машинного зала, расположенного ниже уровня грунтовых вод, м³

q₂=1,5+0,001·539,9=2,04 л/с

По формуле (40):

Q_Д=2(0,4+2,04)=4,88 л/с

По таб.14[2] подбираем 1 насос основной и 1 резервный марки ВКС 5/24.

Таблица 7.3 – Габаритные и присоединительные размеры насосного агрегата ВКС 5/24.

А, мм	В, мм	Н, м	Q, л/с	N, кВт	M, кг	, м
1047	320	70-20	2,38-5,4	10	180	4,0

Устанавливаем два дренажных насоса (один - резервный). Запуск и выключение производятся автоматически от поплавковых реле уровней в дренажном колодце. Насосы устанавливаем на фундаментах.

Определяем объем дренажного колодца:

V=Q_д·t (42)

V=4,88·10·60=2928л=2,93м³

Проектируем дренажный колодец с размерами: 2,2x1,5x0,91м.
