16.3. Инженерная подготовка территории
Инженерная подготовка территории – это комплекс мероприятий по обеспечению пригодности территории для градостроительства с учетом ее инженерно-строительной оценки, защиты от неблагоприятных природных явлений и прогноза изменения инженерно-геологических условий при различных видах использования.
При разработке проектов планировки и застройки городских и сельских поселений мероприятия по инженерной подготовке территории подразделяются на:
общие - вертикальная планировка, организация отвода дождевых и талых вод и др.;
специальные - инженерная защита от затопления паводковыми водами и подтопления подземными водами, освоение заболоченных территорий, борьба с оврагами, оползнями, обвалами, карстом, просадочностью, иловыми накоплениями, защита от абразии, селевых потоков, снежных лавин, восстановление нарушенных территорий горными и открытыми выработками, терриконами, хвостохранилищами, золошлакоотвалами, полигонами.
16.3.1. Вертикальная планировка территории
и организация поверхностного стока
Поверхность городских территорий всегда требует определенного приспособления рельефа и улучшения его архитектурно-строительных характеристик для наиболее благоприятного выбора инженерных работ с экономических позиций. Отсюда основные задачи вертикальной планировки:
анализ естественного рельефа как при выборе территории под новый город, так и при развитии существующего города для рационального функционального зонирования поселения;
высотное расположение уличной сети города, отвечающее по условиям поперечного и продольного профилей максимальным требованиям транспорта и пешеходов;
обеспечение водоотвода с городских территорий;
создание благоприятных условий для застройки селитебных территорий;
максимальное сохранение почвенного и растительного покрова;
минимизация объема земляных работ с соблюдением, как правило, нулевого баланса в объемах выемки и насыпи земляных масс.
При проектировании вертикальной планировки следует, прежде всего, использовать существующий рельеф, подчеркивая его наиболее интересные в высотном отношении особенности.
Проектирование вертикальной планировки процесс творческий, который должен происходить параллельно с архитектурно-планировочной разработкой генерального плана.
Вертикальная планировка должна охватывать всю территорию проектируемого района или города.
При благоприятном рельефе вертикальная планировка заключается главным образом в изменении микрорельефа. При сложном рельефе иногда приходится идти на значительное его изменение с одновременным проведением комплекса инженерно-мелиоративных мероприятий (регулирование русел рек, засыпка и замыв оврагов, дренаж, подсыпка пойм и т. д.).
Проектирование вертикальной планировки осуществляется методами профилей и числовых отметок, проектных (красных) горизонталей, комбинированным или графоаналитическим.
Метод проектных (красных) горизонталей применяется при проектировании вертикальной планировки парков, площадей, микрорайонов, заводских территорий, иногда - улиц.
Метод профилей чаще всего применяется при проектировании вертикальной планировки улиц. По осям улиц и дорог составляют продольные профили улиц, а перпендикулярно им – поперечные профили через каждые 20 – 50 м и в отдельных характерных сечениях. Продольные профили проектируются в масштабах: горизонтальном - 1: 500, 1: 1000, вертикальном – 1: 50, 1: 100. В равнинных условиях улицы проектируются с продольными уклонами от 0,005 до 0,08% в зависимости от категории улицы и необходимости устройства пересечений в разных уровнях.
Высотное решение площадей должно способствовать удобному и выразительному в архитектурном отношении расположению на ней сооружений, удовлетворять требованиям движения транспорта и пешеходов и обеспечивать отвод поверхностных вод по кратчайшим расстояниям. Проектная поверхность площади может быть одногранная, многогранная, вогнутая или выпуклая при уклонах, не превышающих 0,02 – 0,03%.
Вертикальная планировка уличной сети на сложном рельефе и на транспортных пересечениях в разных уровнях осуществляется комбинированным методом.
При слабовыраженном (плоскостном) рельефе изображение проектной поверхности красными горизонталями становится недостаточно наглядным. В этом случае применяют метод числовых отметок.
Вертикальная планировка территорий с зелеными насаждениями выполняется локально, исходя из требований водоотведения и организации условий для сохранения и роста растений.
Продольные уклоны отдельных элементов осваиваемой селитебной территории, принимаются в следующих пределах: проезды и тротуары 0,005 – 0,08%, дорожки – 0,005 – 0,1%, хозяйственные площадки – 0,005 – 0,006%.

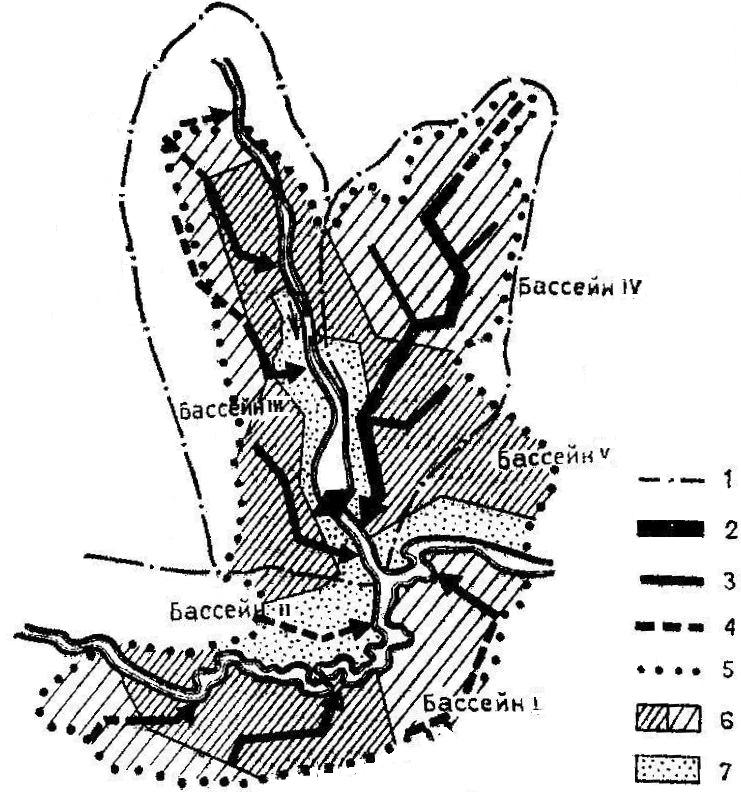

Рис. 16.3.6. План города с выделением бассейнов стока и главных коллекторов водосточной сети:
1 – границы бассейнов стока; 2 – главные коллекторы водосточной сети; 3 – закрытые водостоки; 4 – открытые водостоки; 5 – городская черта; 6 - территории застройки: существующая и проектируемая; 7 – территории зеленых насаждений массового пользования
Организация поверхностного стока. В населенных пунктах применяются водосточные сети закрытого, открытого и смешанного типа. В крупнейших, крупных и больших городах и населенных пунктах с высоким уровнем благоустройства предусматривают, как правило, водостоки закрытого типа, а в поселках, сельских населенных пунктах и на территории лесопарков – сеть открытого типа с устройством мостиков или труб в местах пересечений с улицами, дорогами, проездами и тротуарами. При проектировании водосточной сети вся территория города должна быть разделена на отдельные бассейны стока (рис. 16.3.6).
Для очистки поверхностных вод с водосборной площади более 20 га, а также с автостоянок и гаражей перед сбросом этих вод в водоемы предусматривается их пропуск через очистные сооружения.
Выпуск поверхностных вод должен осуществляться в водоемы и водотоки за пределами зоны санитарной охраны источников водоснабжения ниже по течению реки и выше уровня воды 10% обеспеченности. Глубина прокладки водосточных коллекторов зависит от глубины промерзания грунта.
