Поворот изображения мышью

Изображение в Окне редактирования можно "поворачивать" мышью. Включать режимы поворота вида мышью можно с помощью клавиатуры, а также кнопками панели Tablet.

Для тренировки, один раз попробуйте все сделать с помощью мыши, а второй – все то же самое, но с клавиатурными командами.

Поворот направления вида вокруг вертикальной и горизонтальной оси:

1. Установите в Окне редактирования вид спереди. Кнопка Вид спереди  .

Получите на изображении всю модель (  Показать всё  панели Установки редактора). Установите курсор мыши в центре изображения. Нажмите на панели Tablet кнопку  Поворот. Удерживайте нажатой левую кнопку мыши. Двигайте курсор мыши вверх – вниз.

Курсор примет форму . Модель поворачивается туда-сюда вокруг горизонтальной оси экрана. Вместе с ней поворачивается и значок координатной системы. Чем больше смещение, тем больше угол поворота.

7. Продолжайте удерживать кнопку и подвигайте курсор мыши и влево – вправо.

Модель поворачивается туда-сюда вокруг вертикальной оси экрана. Вместе с ней поворачивается и значок координатной системы. Чем больше смещение, тем больше угол поворота.

Смещение мыши вверх и вниз поворачивает изображение вокруг горизонтальной оси, проходящей через точку, в которой была нажата кнопка мыши, а смещение влево и вправо – вокруг вертикальной.

8. Смещая курсор мыши в разные стороны и на разные расстояния, осмотрите модель со всех сторон

Если курсор мыши уехал далеко в сторону, а нужно повернуть еще, в ту же сторону, то отпустите кнопку мыши, верните ее курсор назад, вновь нажмите кнопку и продолжайте поворот. Клавишу ДЕРЖАТЬ НАЖАТОЙ!

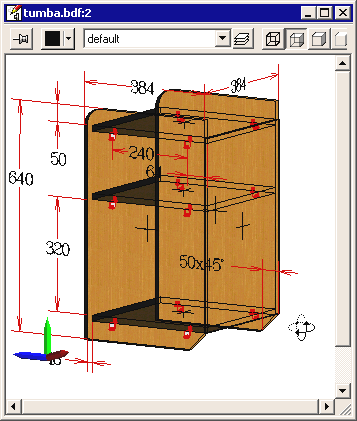

Отпустите кнопку мыши. Курсор мыши примет изначальную форму, а модель останется повернутой. Чтобы выключить поворот, нажмите кнопку  Остановить панели Tablet (можно просто "отжать" кнопку  Поворот). Нажмите кнопку  Предыдущий вид панели Tablet. Вы получите исходный вид. Тот, который был в окне до начала вращения. Поворачивая направление вида курсором мыши, постарайтесь получить изображение похожее на рисунок.

Можно получить его за несколько приемов. Если почувствуете, что запутались – начните сначала. Нажмите или установите  Вид спереди и снова с п. 4.

Поворот направления вида при помощи клавиш:

1. Установите в Окне редактирования вид спереди – клавиши Ctrl+F (Front).

2. Получите на изображении всю модель – Ctrl+A.

3. Установите курсор мыши в центре изображения.

4. Нажмите и удерживайте нажатой клавишу Ctrl.

5. Нажмите и удерживайте нажатой правую кнопку мыши.

6. Подвигайте курсор мыши вверх – вниз.

Курсор примет форму . Модель поворачивается туда-сюда вокруг горизонтальной оси экрана. Вместе с ней поворачивается и значок координатной системы. Чем больше смещение, тем больше угол поворота.

7. Продолжайте удерживать клавиши и кнопку и подвигайте курсор мыши и влево – вправо.

Модель поворачивается туда-сюда вокруг вертикальной оси экрана. Вместе с ней поворачивается и значок координатной системы. Чем больше смещение, тем больше угол поворота.

Смещение мыши вверх и вниз поворачивает изображение вокруг горизонтальной оси, проходящей через точку, в которой была нажата кнопка мыши, а смещение влево и вправо – вокруг вертикальной.

8. Смещая курсор мыши в разные стороны и на разные расстояния, осмотрите модель со всех сторон

Если курсор мыши уехал далеко в сторону, а нужно повернуть еще, в ту же сторону, то отпустите кнопку мыши, верните ее курсор назад, вновь нажмите кнопку и продолжайте поворот. Клавишу ДЕРЖАТЬ НАЖАТОЙ!

Отпустите кнопку мыши, затем клавишу. Курсор мыши примет изначальную форму, а модель останется повернутой. Нажмите клавишу Home. Вы получите исходный вид. Тот, который был в окне до начала вращения. Поворачивая направление вида курсором мыши, постарайтесь получить изображение похожее на рисунок. Можно получить его в несколько приемов. Если почувствуете, что запутались – начните сначала. Нажмите Home или установите Вид спереди (Ctrl+F) и т.д.

Только поворотами вокруг вертикальной и горизонтальной осей не всегда удается получить требуемый вид. Необходимо уметь "наклонять" изображение – вращать вид в плоскости экрана (поворачивать вокруг оси перпендикулярной экрану). Как поворачивают лист бумаги на столе. Такой поворот изображения модели также можно осуществить с помощью мыши.

Попробуйте наклонять вид с помощью кнопки  Наклон панели Tablet и левой кнопки. Постарайтесь сделать все сами по аналогии с предыдущими упражнениями. Если возникнут затруднения, то прочтите пошаговую инструкцию ниже.

Поворот изображения в плоскости экрана (наклон):

1. Установите в Окне редактирования вид спереди (кнопка ).

2. Получите на изображении всю модель .

3. Нажмите кнопку  Наклон на панели Tablet.

4. Подвигайте курсор мыши в разных направлениях.

Курсор примет форму .

	При движении мыши влево или вверх от начального положения изображение поворачивается по часовой стрелке, при смещении вправо или вниз – против часовой стрелки. Чем больше смещение, тем больше угол поворота.
	Если курсор мыши уехал далеко в сторону, а нужно повернуть еще, в ту же сторону, то отпустите кнопку мыши, верните ее курсор назад, вновь нажмите кнопку и продолжайте поворот.

5. Отключите наклон кнопкой  Остановить панели Tablet (можно просто "отжать" кнопку  Наклон).

Вернуть предыдущий вид можно нажатием кнопки  панели Tablet.

Теперь то же самое, с помощью клавиатуры.

Поворот изображения в плоскости экрана (наклон):

1. Установите в Окне редактирования вид спереди (Ctrl+F).

2. Получите на изображении всю модель – Ctrl+A.

3. Нажмите и удерживайте нажатыми клавиши Ctrl и Shift. Порядок нажатия роли не играет. Главное – держать нажатыми обе.

4. Подвигайте курсор мыши в разных направлениях. Курсор примет форму .

   	При движении мыши влево или вверх от начального положения изображение поворачивается по часовой стрелке, при смещении вправо или вниз – против часовой стрелки. Чем больше смещение, тем больше угол поворота.
   	Если курсор мыши уехал далеко в сторону, а нужно повернуть еще, в ту же сторону, то отпустите кнопку мыши, верните ее курсор назад, вновь нажмите кнопку и продолжайте поворот. Клавиши отпускать не следует.

5. Отпустите кнопку мыши, затем клавиши.

Часто, чтобы получить красивое изображение, особенно при создании иллюстраций, требуется изображение совсем немного "довернуть". Это легко сделать колесиком мыши. Тот же наклон, только "тонкий".

Подстройка поворота изображения в плоскости экрана:

1. Установите в Окне редактирования вид спереди. Хоть кнопкой Вид спереди  , хоть клавишами Ctrl+F (Front). На Ваш выбор.

2. Получите на изображении всю модель –  или Ctrl+A выбор Ваш.

3. Нажмите и удерживайте нажатыми клавиши Ctrl и Shift. Порядок нажатия роли не играет. Главное – держать нажатыми обе.

Курсор примет форму .

4. Покрутите колесико мыши в одну, затем в другую сторону.

Изображение поворачивается по часовой стрелке, при повороте ко­лё­сика "на себя", и против часовой стрелки, при повороте "от себя".

5. Отпустите клавиши.

Теперь колесико мыши будет вновь управлять масштабом изображения (см. 15).

"Тонкий", подстроечный, режим включается только клавиатурой.
