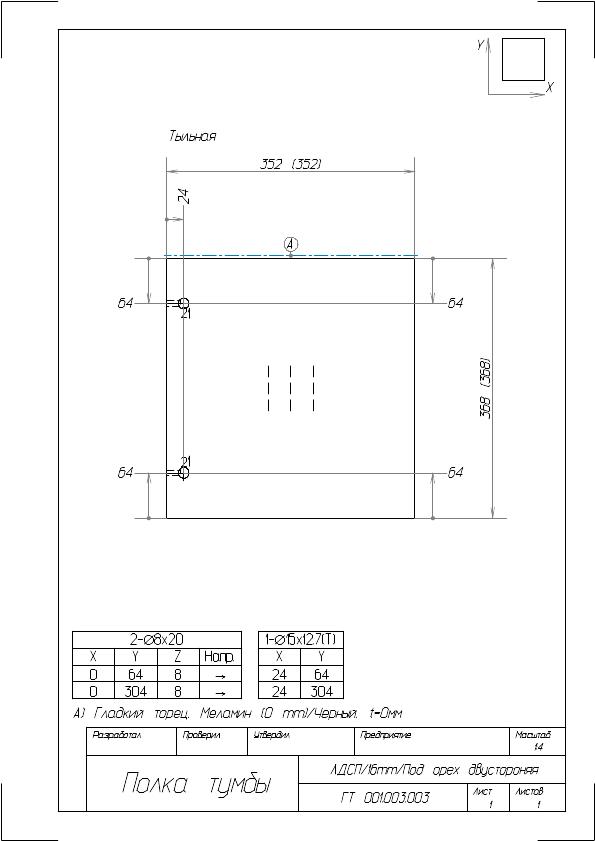

Чертеж полки стяжка 16d с дюбелем du243 (du308, du276)

Правильно созданную сборку, вставленную в модель из банка комплектующих, можно автоматически заменить аналогичной. При этом bCAD установит аналог в то же самое положение, которое занимал исходный элемент. Таким способом можно быстро установить крепеж или аксессуары другого изготовителя, размера, принципа действия и т.п.

Проверьте правильность замены сборки целиком

  1. Запустите приложение Замена ком­плек­ту­ющих  . На экране появится диалог Тип объектов.

  2. Снимите флаг Разбирать сборки (см. рис справа), установите переключатель в положение Все и нажмите OK. Появится основной диалог инструмента (см. рис. ниже). С помощью него Вы указываете, какой крепеж следует заменить и что именно вместо него вставить.

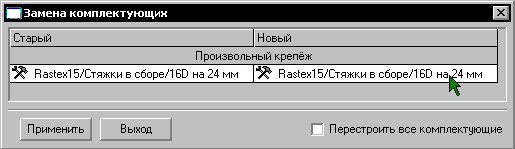

  3. На диалоговом окне, щелкните мышью по названию заменяемого крепежного элемента в столбце Новый.

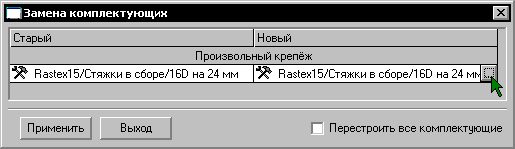

  1. В правом конце строки появится кнопка (см. рис. ниже). Нажмите на нее. На экране появится список комплектующих для замены.

  1. Выберите в списке стяжку Rastex 15 / Стяжки в сборе / 16D на 34 мм и нажмите кнопку OK. Список комплектующих исчезнет.

  2. Нажмите кнопку Применить. Инструмент выполнит указанные замены и остановится.

  3. Проверьте правильность замены с помощью приложения Отчёт  .

  4. Создайте Чертежи де­та­лей  для обеих панелей: и для детали Полка тумбы и для детали Стенка левая. Они понадобятся для сверки в следующем упражнении.

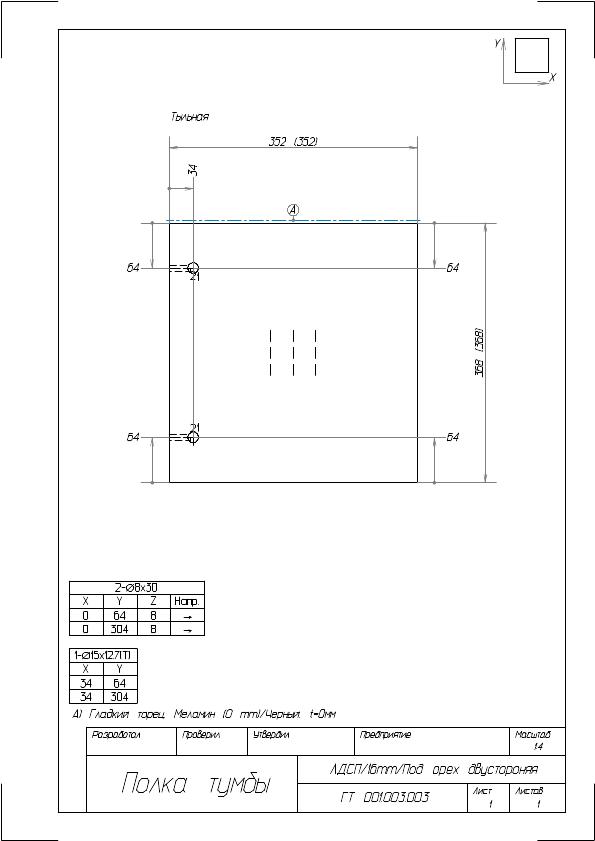

Далее, на рисунке приведен чертеж полки под установку стяжки с дюбелем DU232. Отверстие в торце 8x30 мм, а отверстие под эксцентрик 15x12,7 мм выполнено на расстоянии 34 мм от края. Деталь по такому чертежу подойдет и при применении в стяжке дюбелей DU309, DU277.

Чертеж полки стяжка 16d с дюбелем du232 (du309, du277)

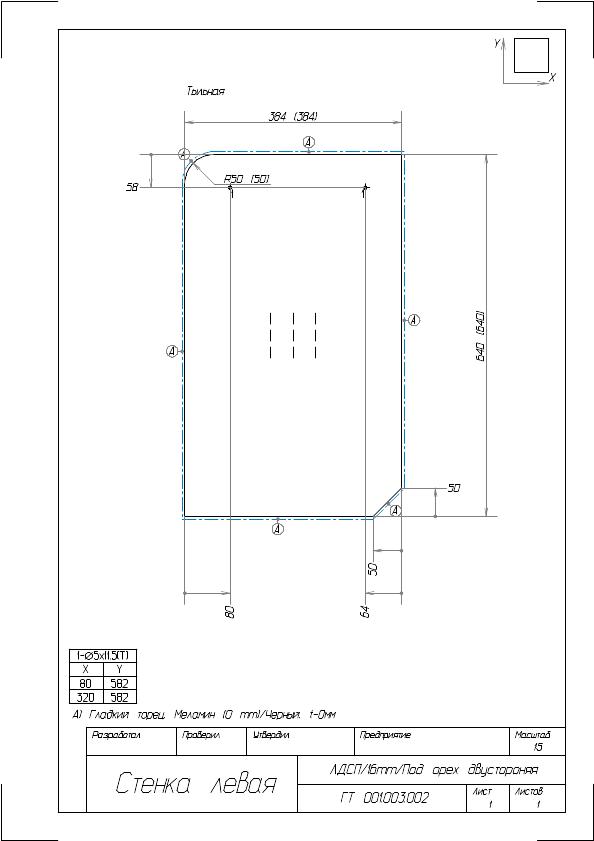

На чертеже стенки имеется два отверстия под дюбель 5x11,5 мм. Такая деталь подойдет для дюбелей DU232, DU243, DU309, DU309.

Чертеж стенки с дюбелем du232 (du243, du309, du309)

Имеется возможность заменить отдельные компоненты вставленной в модель сборки. При этом bCAD установит новый элемент в то же самое положение, которое занимал исходный. Таким способом можно заменить дюбель аналогичным.

Проверьте правильность замены элемента сборки (дюбеля)

  1. Вновь активизируйте приложение Замена ком­плек­ту­ющих  . На экране опять появится диалог Тип объектов.

  2. На этот раз, флаг Разбирать сборкиустановите. В этом режиме, инструмент будет работать не со сборками, а только с их компонентами. Поэтому, в списке крепежа, появившегося диалога вместо стяжки в сборе Вы увидите эксцентрик Rastex 15 / 16D и. Так же как и в отчете.

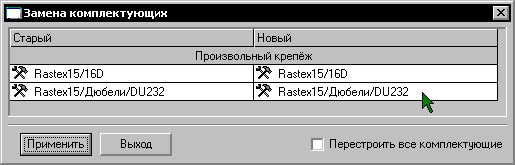

  1. В столбце Новый, щелкните мышью по названию заменяемого дюбеля Rastex 15 / Дюбели / DU232 (см. рис. выше), затем, по появившейся в конце строки, кнопке .

    1. Выберите в списке замены Rastex 15 / Дюбели / DU277 и Примените замену.

    Результат замены хорошо видно, т.к. у дюбеля DU277 отверстия в полке и стенке одного диаметра 8 мм (см. рис справа).

    1. Тем не менее, проверьте правильность наименования крепежа через приложение Отчёт  .

  2. Постройте чертеж Стенки боковой. Отверстия в ее тыльной поверхности будут соответствовать дюбелю DU277 т.е. 8x10,5 мм. Сравните полученный чертеж (см. рис. ниже) с тем, что был получен в предыдущем упражнении, для дюбеля DU232 (см. рис. выше). Отличия только в размерах отверстия под дюбель (под DU232, требовалось отверстие 5x11,5 мм). Точно такая деталь подойдет и для дюбеля DU276.
