Проверка качества

Это упражнение не только учит проверять правильность результата, но и демонстрирует возможности, которые Вы получите при правильной организации банка комплектующих. А именно: возможность учитывать в спецификации и автоматически заменять аналогичными, как сборку целиком, так и отдельные ее компоненты. Вновь откройте тестовую модель из файла  test_model.bdf  Вставьте в нее стяжку "16D на 24 мм", точно так же, как вы расставляли дюбели.

Для этого используйте приложение Крепёж и расставьте По торцу. Поставьте две стяжки По центру, вдоль боковой стороны полки на одинаковом расстоянии От концов = 64 мм. Заглубление в торец   = 0. Кратность шага роли не играет. Настройки см. рис. слева. Кромку для расстановки укажите на заднем конце ее линии.

Проверьте правильность ориентации

Дюбель должен стоять точно на середине торца полки: его осевая линия должна проходить точно по середине между плоскостями полки, перпендикулярно поверхности торца; точка входа отверстий должна лежать точно на поверхности торца полки. Причем одно отверстие, "толстое и длинное" 8x20, полностью входит в полку, а второе, "тонкое, но короткое" 5x11,5, полностью в стенку, эксцентрик входит точно в нижнюю плоскость полки на расстоянии 24 мм от стенки. Впрочем, просто посмотрите на рисунки ниже. Измерьте расстояния на полученной модели. Они должны быть точно такие же. Измерения проводите на соответствующих видах при включенной Привязке к проекции .

Вид спереди	Вид слева

Проверьте правильность состава и учета

Вспомните, что стяжка "16D на 24 мм" является Сборкой. Именно в это положение Вы установили переключатель типа, когда добавляли ее в банк комплектующих. Поэтому в зависимости от состояния флага Разбирать сборки приложение Отчёт  будет считать состав двумя разными способами: количество сборок (флаг снят) или количество входящих в сборки компонентов (флаг установлен).

Проверьте информацию, которую приложение Отчёт  выдает на закладке Крепеж при той и другой установке флага Разбирать сборки. Вы должны получить следующее: Флаг снят – в списке только Rastex 15 / Стяжки в сборе / 16D на 24 мм в количестве 2 шт. Флаг установлен – в списке имеется эксцентрик Rastex 15 / 16D в количестве 2 шт . и дюбель Rastex 15 / Дюбели / DU243, так же 2 шт.	Сборки в "Отчете" при разных состояниях флага "Разбирать сборки".

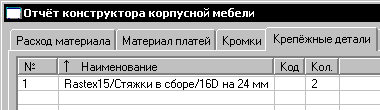

	Флаг снят. Сборка целиком.

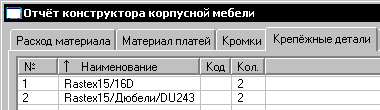

	Флаг установлен. Компоненты сборки.

Если в обоих случаях информация одинакова, проверьте положение переключателя типа в банке комплектующих.

Если в Отчете  , вместо полного названия сборки Rastex 15 / Стяжки в сборе / 16D на 24 мм, Вы увидели только 16D на 24 мм – нажмите кнопку Параметры и на диалоге установите флаг Показывать расположение материалов.

Проверьте правильность генерации чертежей деталей

Теперь на чертеже панели должны присутствовать как отверстия для эксцентриков – два отверстия в тыльной стороне с 15x12,7 на расстоянии 24 мм от стороны панели и на расстоянии 64 мм от ее концов, так и для дюбелей – два отверстия 8x20 в середине торца, так же в 64 мм от концов. Результат Чертежей де­та­лей  для Полки см. рисунок ниже. Обратите внимание, что деталь по такому чертежу подойдет и при применении в стяжке дюбелей DU308, DU276.
