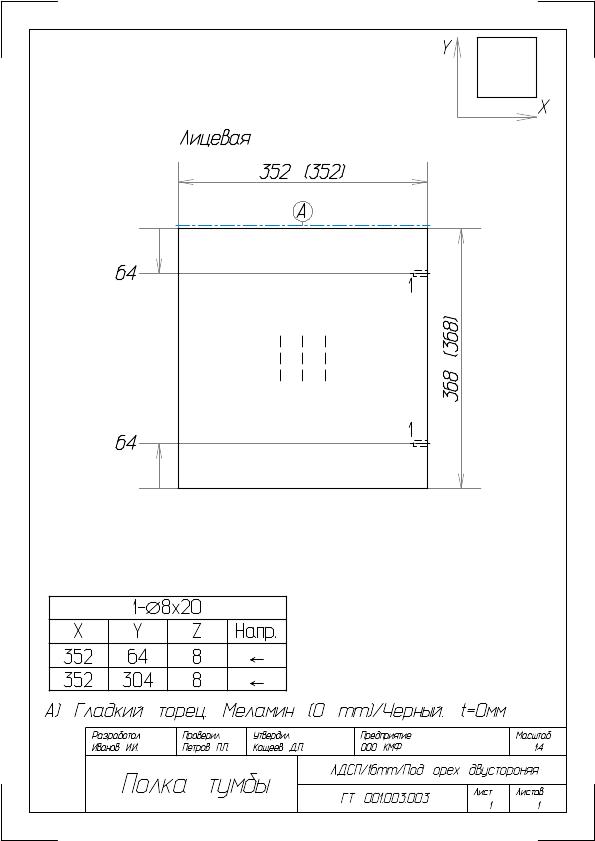

Чертеж полки с дюбелем du243 (du308, du276)

Составляем комплекты

Из дюбелей и эксцентриков, соберем сборки, которые реально устанавливают в модели. Потребуется две сборки. Одна под установку стяжки на расстоянии 24 мм от края, другая под 34 мм.

Под размер 24 мм

Для начала, сделаем набор с ввинчиваемым дюбелем DU243 с прямой резьбой под отверстие 5мм, затем, добавим дюбель для быстрого монтажа. Правильная сборка комплекта позволит, в дальнейшем, автоматически получать на чертежах правильное расположение отверстий и их размеры (присадку).

Внимательно посмотрите на схему ниже. Ориентация чертежа приведена по оригинальной документации а модель крепежного элемента показана на виде спереди. Стяжку в сборе элемент удоб­но вставлять за точку вхо­да в па­не­ли отверстий под дю­бель. Это позволит, при необходимости, заменить ее стяжкой другого типа, например, резьбовой (евровинтом, конфирматом) и т.п.

Автоматическая расстановка крепежа по торцу детали (Вставить по…\ По торцу) разворачивает блок, как показано на рисунке справа: ось X блока направлена в торец, а ось Y – от плоскости внутрь панели. Построения удобно вы­пол­нять так, чтобы точ­ка вставки на­ходилась в на­чале мировой сис­темы ко­ординат. Тогда точка входа отверстий под дюбель и под его пробку имеет абсолютные мировые координаты (0, 0, 0).

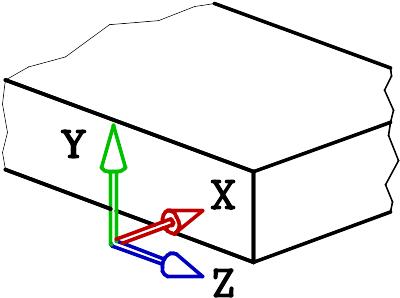

Ориентация блока

Направление вставки дюбеля – положительное направление оси X (в материал). Точка входа отверстия под эксцентрик – (34, -8, 0), а направление – положительное направление оси Y (в материал).

Для дюбеля

Для эксцентрика

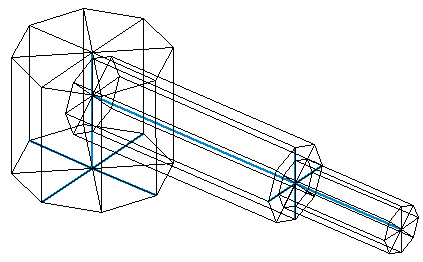

Разберитесь, как из размеров чертежа были получены координаты точек входа отверстий. Результат построения Вы видите на ри­сун­ке. Оси для наглядности вы­де­ле­ны цветом. Запишите результаты построений в блок:

1. Установите вид спереди (Ctrl+F) и Пометьте все элементы.

2. Вызовите функцию Сохранить блок. В качестве Базовой укажите точку входа дюбеля (0, 0, 0). Точку можно указать мышью, с помощью привязки В вершину отрезка  .

Название блока должно соответствовать тому наименованию элемента, которое Вы хотите видеть в документации, например "16D на 24 мм" и т.п. Имя файла может быть произвольным.

Модель Вам еще пригодится на следующем этапе. Оставьте ее открытой.

Добавьте новый элемент к типу Произвольная фурнитура:

Действуйте так же как и при добавлении эксцентрика (см. стр. 180), но заполняя поля диалога, установите переключатель типа в положение Сборка. Элемент такого типа состоит из нескольких комплектующих и позволяет выполнять автоматическую замену его компонентов после того, как сборки установлены в модель. Т.е. уже после установки такой сборки в модель, Вы сможете заменить дюбели DU243 на DU308 или DU276.

Под размер 34 мм

Следующий комплект сделайте с дюбелем DU232. При его применении, отверстие под эксцентрик сверлят на расстоянии 24 мм от края. Удалите дюбель и вставьте на его место, в точку (0, 0, 0). Используйте модель с дюбелем DU243. Просто замените его на DU232 (можно удалить и вставить новый, можно использовать приложения Замена ком­плек­ту­ющих  ), а эксцентрик сместите так, чтобы его точка входа оказалась в положении (24, -8, 0). Впрочем, можно просто создать новую модель с нуля.

Запишите результат построений в блок. Имя, по аналогии с предыдущим, например, "16D на 34 мм" и добавьте новый элемент к типу Произвольная фурнитура. Переключатель типа, конечно, установите в положение Сборка, чтобы обеспечить возможность замены дюбели DU232 на DU309 или DU277.
