Проверка качества

Вставьте в исходную тестовую модель из файла  test_model.bdf  дюбель DU243.

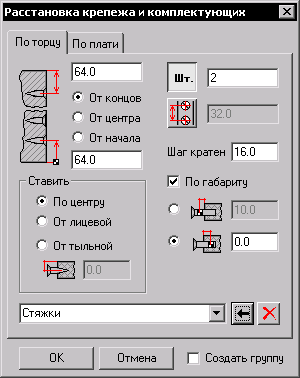

Вновь используйте приложение Крепёж и расставьте По торцу. Поставьте два дюбеля По центру, вдоль боковой стороны полки на одинаковом расстоянии От концов = 64 мм. Заглубление в торец   = 0. Кратность шага роли не играет. Настройки см. рис. слева. Кромку для расстановки укажите точно так же, как для эксцентриков (на заднем конце ее линии).

Проверьте правильность ориентации.

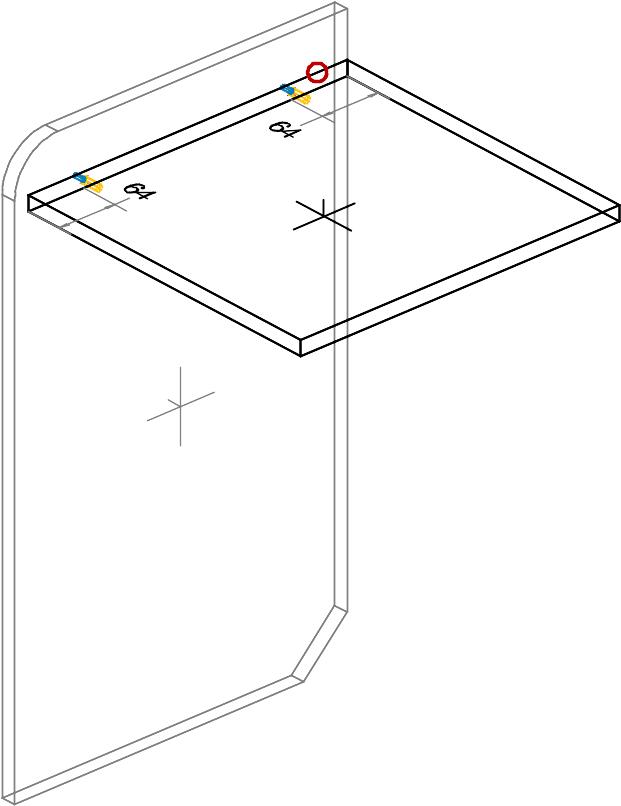

Дюбель должен стоять точно на середине торца полки: его осевая линия должна проходить точно по середине между плоскостями полки, перпендикулярно поверхности торца; точка входа отверстий должна лежать точно на поверхности торца полки. Причем одно отверстие, "толстое и длинное" 8x20, полностью входит в полку, а второе, "тонкое, но короткое" 5x11,5, полностью в стенку. Впрочем, просто посмотрите на рисунки ниже. Измерьте расстояния на полученной модели. Они должны быть точно такие же. Измерения проводите на соответствующих видах при включенной Привязке к проекции .

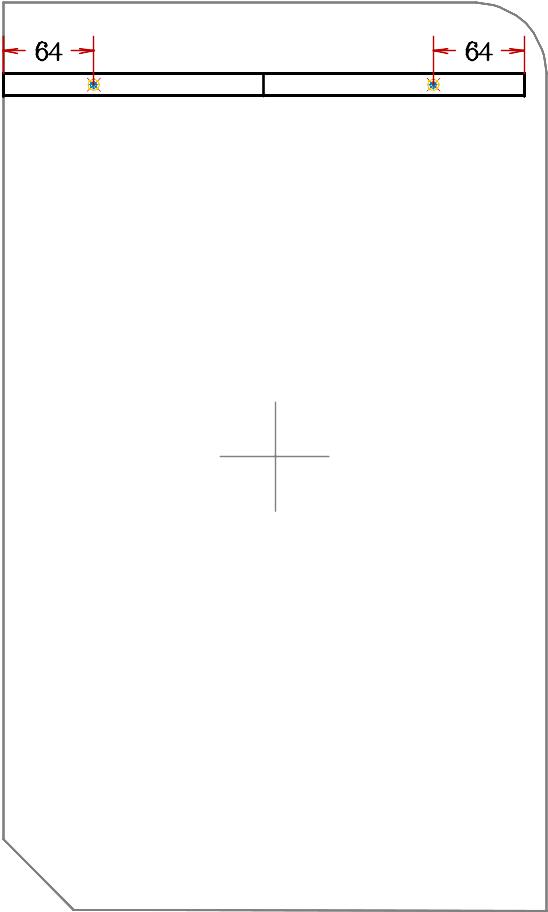

Вид спереди	Вид слева

Проверьте правильность состава и учета.

Поскольку дюбель, как и эксцентрик, единичный неизменяемый объект, его тип – Комплект, то независимо от состояния флага, в отчете и смете должно отображаться количество эксцентриков в модели (поведение для Сборок будет рассмотрено позже). Независимо от состояния флага Разбирать сборки приложение Отчёт  должно находить в модели 2 дюбеля.

Проверьте правильность генерации чертежей деталей.

На чертеже панели, мы должны увидеть отверстие с 15 мм, глубиной 12,7 мм, от каждого эксцентрика, в той стороне панели, в которую он вставлен, т.е. два отверстия в тыльной стороне. Положение центров отверстия должно полностью соответствовать параметрам расстановки.

Создайте Чертежи де­та­лей  . Только для Полки. Флажок для Стенки правой можно снять. В параметрах настройки приложения, установите флаги Проставлять, Положение отверстий. Переключатель От кромки. Флаг Цепочкой – снимите. В этом случае, на чертеже будут проставлены расстояния от центров отверстий до ближайшей кромки детали, фактически, соблюдения именно этих расстояния мы требовали при расстановке. Кроме того, установите флаг Таблицу отверстий. В этом случае, параметры отверстий на чертеже будут сведены в таблицу, удобную для проверки правильности их размеров, а также для наладки станка.

Координаты отсчитываются от заданной базовой точки доски. На рисунке приведен такой чертеж, полученный при базовой точке доски 1. Чертеж создан на формате A4 – так его проще распечатать и проверить. Отметим, что для дюбелей DU308, DU276 чертеж будет точно такой же.

Расположение отверстий полностью удовлетворяет требованиям. Расстояния 64 мм от концов и смещение 24 мм выдержаны точно. Это и не удивительно. Расположение Вы проверили ранее. Теперь все внимание на размеры отверстий. В заголовке таблицы отверстий указан и размер 8x20, что означает диаметр 8 мм, глубина 20 мм. Параметры полностью соответствуют заданным. Обратите внимание, что деталь по такому чертежу подойдет и при применении дюбелей DU308, DU276.
