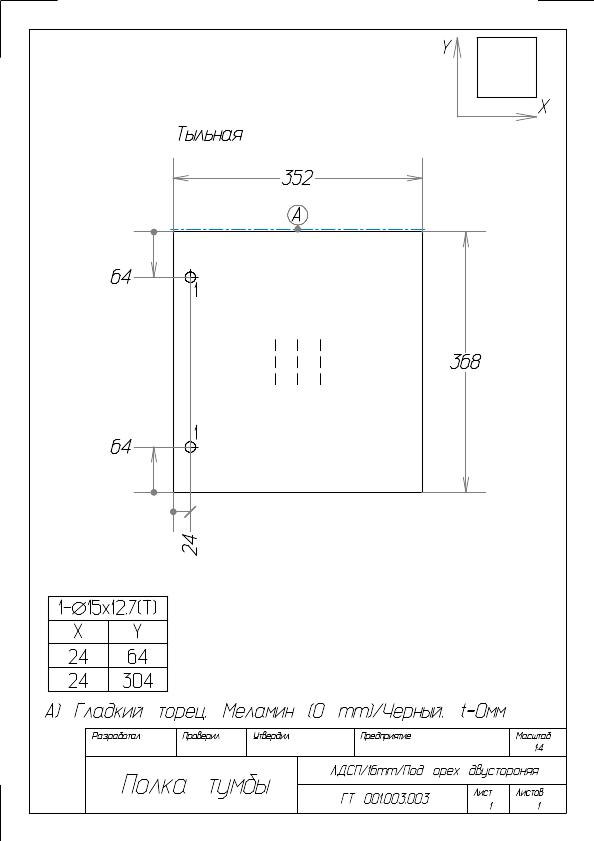

Чертеж панели с эксцентриками

Дюбели

На примере дюбелей отработаем вариант создания и добавления в каталог комплектующих большого количества однотипных элементов. В этом случае, удобно сложить блоки и иллюстрации в одну папку и внести в каталог, целым пакетом. Экономится время на внесение данных одинаковых для всех элементов.

Сценарий работы следующий:

1. Создают рабочую папку для каталогов и иллюстраций. Имя папке дают такое, какое требуется для соответствующей папки, в каталоге крепежа и комплектующих.

2. Создают модели компонентов и сохраняют их в рабочей папке в виде блоков *.mcr.

3. Создают или добывают нужные иллюстрации и сохраняют их в той же папке.

4. Вносят в каталог всю папку. Для чего используют соответствующую функцию приложения Крепеж и комплектующие (на диалоге редактирования каталога есть кнопка, на которой так и написано: "Добавить папку"). Автоматически, в каталоге появляется новая папка с новыми элементами. Имя папки такое же, как у папки в Windows.

5. При необходимости, вносят индивидуальные данные для каждого нового элемента.

Теперь подробно по каждому этапу:

1. Создайте папку с именем Дюбели. Место можно выбрать любое. Для учебных упражнений, если у Вас нет личных предпочтений – прямо на Рабочем столе, причем ярлык папки придвиньте к правому краю рабочего стола.

Поочередно, создайте геометрические модели каждого дюбеля, содержащие описания отверстий / сверлений, и сохраните блоки ( ) с ними в созданной папке. Под дюбель нужно сверлить два соосных цилиндрических отверстия. Одно в полке, второе – в стенке. В собранном виде, т.е. когда полка и стенка стянуты, направления сверления отверстий в них противоположны. Таким образом, дюбель нужно составить из двух элементов типа Отверстие, направленных в противоположные стороны. Вставляют такой дюбель в модель (не при сборке мебели, а при создании модели в bCAD!!!), конечно, на торец полки. Поэтому вдоль положительного направления оси X должно быть направлено сверление отверстия в полке, в материал указанной панели, а отверстие в стенке – в противоположную, как бы в "воздух". Соответствующие настройки приведены на рис. справа.

В стенке В полке

Сведения об отверстиях каждого дюбеля приведены в таблице ниже. Весьма разумно будет создавать отверстия разного типоразмера с разным цветом линий каркаса. Это позволит легко различать в модели визуально как сами отверстия, так и дюбели. Например, создавайте отверстие 8x20 – темно-желтого цвета, 8x30 – коричневого, 5x11.5 – темно-голубого, 8x10.5– ярко-синего.

Отверстия под дюбели:

№	Дюбели	В полке (цвет)	В стенке (цвет)
	DU243, DU308	8x20 (темно-желтое)	5x11.5 (темно-голубое)
	DU276	8x20 (темно-желтое)	8x10.5 (ярко-синее)
	DU232, DU309	8x30 (коричневое)	5x11.5 (темно-голубое)
	DU277	8x30 (коричневое)	8x10.5 (ярко-синее)

И блоки, и файлы нужно назвать точно как дюбели.

Модели для дюбелей DU243 и DU308 абсолютно одинаковы. Конструктивно, они полностью взаимозаменяемы. Поэтому и модель нужно построить одну, но сохранить ее в двух разных блоках. Один с именем DU243, другой – DU308. То же самое относится и к паре DU232 и DU309.

Например, под дюбель DU232 требуется сверлить два отверстия: одно, в полке, с диаметром 8 мм, на глубину более 30 мм (опорная длина дюбеля), второе, в стенке, с диаметром 5 мм глубиной 11,5 мм. Поскольку, при построении модели, положение дюбеля много удобнее показывать относительно полки, то вдоль положительного направления оси X должно быть направлено сверление отверстия 8x30, а отверстие 5x11,5 – в противоположную. И блок, и файл *.mcr нужно назвать точно как дюбель DU232.

Вот так выглядят модели дюбелей в окне bCAD на виде спереди.

DU243, DU308	DU276	DU232, DU309	DU277

Точка  , вставленная в место стыка отверстий, обозначает место входа сверла в панели. Ее наличие не обязательно, но довольно удобно при работе. Она служит ориентиром и опорой при построениях и перемещениях.

3. Скопируйте картинки-иллюстрации для каталога из папки с упражнением в Вашу папку Rastex15. Убедитесь, что для каждого блока нашлась соответствующая картинка.

Каждая картинка, естественно, называется точно так же, как дюбель, а тип файла *.png. Удобно будет упорядочить файлы в папке по именам. Тогда рядом с каждым блоком должна быть картинка. Итого, шесть пар блок-картинка. Необходимые картинки находятся в папке  ... \ docs \ Primery uchebnika \ rastex15 \ Djubeli. В ней, также находятся готовые блоки для выполнения упражнения в демонстрационной версии bCAD.

Перед следующим этапом уменьшите размер окна bCADа так, чтобы стала видна пиктограмма папки Дюбели на Рабочем столе. Так Вам будет удобнее перетаскивать ее на окно приложения.

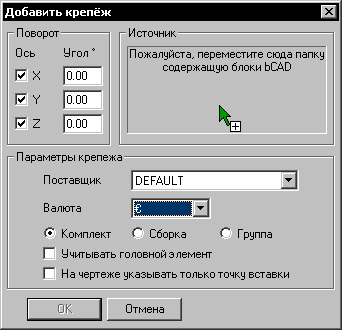

Добавьте в банк крепежа и комплектующих папку блоков. Для этого вновь запустите приложение Крепёж и комплектующие и, как в случае с эксцентриком, начните Редактировать каталог. Выберите в списке созданную ранее папку Rastex и нажмите кнопку Добавить папку (ниже дерева каталога). На экране появится диалоговое окно Добавить крепеж. Перетащите папку Дюбели с рабочего стола в рамку Источник диалога (см. рисунок). В рамке источник появится полное имя папки.

Установите переключатель типа в положение Комплект, снимите флаги Учитывать головной элемент и На чертеже указывать только точку вставки. Можно выбрать Поставщика и Валюту. Нажмите OK. Диалог исчезнет, а в дереве каталога появится папка Дюбели. Раскройте папку. В ней должны находиться все созданные Вами дюбели. Просмотрите параметры каждого. Они точно такие, как было установлено в диалоге. У каждого должна быть соответствующая картинка предпросмотра.

Теперь, при необходимости, можно внести изменения в любой отдельный элемент. Например, добавить к нему комментарий, назначить цену и т.п.

Закройте приложение.
