Проверка качества
Правильность нового компонента следует проверить по следующим позициям:
Правильность ориентации. При автоматизированной расстановке крепежа (Расставить по), элемент должен быть правильно ориентирован относительно панели. Одинаковая ориентация элементов одного типа, в дальнейшем, позволит автоматически заменять элементы одного типа на другой при помощи приложения Замена комплектующих .
Правильность состава и его учета. Приложения Отчёт и Смета должны правильно подсчитывать количество элементов, при снятом и установленном флаге Разобрать сборки, в соответствии с типом элемента.
Правильность генерации чертежей деталей. Если элемент установлен на панель правильно, то приложение Чертежи деталей правильно обозначит на чертеже панели направление сверления и правильно определит размеры отверстия под этот элемент.
Для проверок нужно взять простейшую модель, вставить в нее вновь созданный элемент и проверить правильность по всем пунктам.
В принципе, эксцентрик можно проверить и на одной единственной панели. Панель будет имитировать полку. Но для проверки всей стяжки, состоящей из эксцентрика и дюбеля, потребуется еще одна, имитирующая стенку. При практической работе, удобно держать готовую такую модель.
Подготовьте модель для проверки.
Возьмите готовую тестовую модель из файла test_model.bdf. Используйте приложение Крепёж , созданный нами эксцентрик Rastex15 \ 16D Расставьте по плати полки. Только с одной стороны – со стороны стенки.

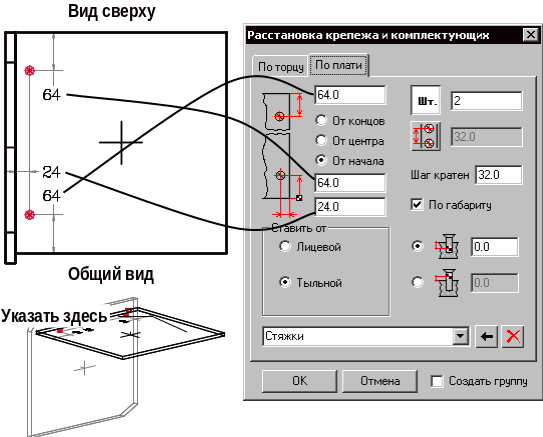

Поставьте два эксцентрика по Тыльной стороне, вдоль боковой стороны полки на одинаковом расстоянии От концов = 64 мм. Смещение от кромки 24 мм (это под применение дюбелей DU243, DU308 и DU276), Заглубление в плать = 0. Кратность шага роли не играет. Настройки показаны на рис. вверху слева. Кромку для расстановки укажите на заднем конце ее линии (см. рисунок выше).
Проверьте правильность ориентации.
Стяжка должна вставать точно на уровень плати. Направление сверления должно быть именно в плать. Поскольку расставляли стяжки по тыльной стороне, значит, именно в тыльной стороне должна лежать точка, входящая в состав стяжки и от нее стяжка должна входить внутрь панели.
|
Тыльную сторону полки легко определить по маркеру в ее центре. Перекрестье маркера всегда лежит в тыльной стороне панели. Посмотрите на модель с разных направлений и убедитесь, что точка и маркер лежат в одной плоскости. Это хорошо видно на виде спереди (см. рис.). |
На виде сверху расположение эксцентриков должно быть точно таким, как на рисунке выше. Измерьте расстояния указанные на схеме. Они должны совпасть. При измерениях используйте привязки В 2D точку и В узел поверхности . Режим Привязка к проекции должен быть включен.
Проверьте правильность состава и учета.
Поскольку эксцентрик это единичный неизменяемый объект, его тип – Комплект, то независимо от состояния флага, в отчете и смете должно отображаться количество эксцентриков в модели (поведение для Сборок будет рассмотрено позже).
Запустите приложение Отчёт и на диалоге Тип объекта снимите флаг Разбирать сборки. На закладке Крепеж, вы должны увидеть только одну строчку с наименованием эксцентрика. Количество = 2.
Остановите приложение и запустите его с установленным флагом Разбирать сборки. Содержимое на закладке Крепеж должно быть то же самое.
Проверьте правильность генерации чертежей деталей.
На чертеже панели, мы должны увидеть отверстие с 15 мм, глубиной 12,7 мм, от каждого эксцентрика, в той стороне панели, в которую он вставлен, т.е. два отверстия в тыльной стороне. Положение центров отверстия должно полностью соответствовать параметрам расстановки.
Создайте Чертежи деталей . Только для Полки. Флажок для Стенки правой можно снять. В параметрах настройки приложения, установите флаги Проставлять, Положение отверстий. Переключатель От кромки. Флаг Цепочкой – снимите. В этом случае, на чертеже будут проставлены расстояния от центров отверстий до ближайшей кромки детали, фактически, соблюдения именно этих расстояния мы требовали при расстановке. Кроме того, установите флаг Таблицу отверстий. В этом случае, параметры отверстий на чертеже будут сведены в таблицу, удобную для проверки правильности их размеров, а также для наладки станка. Координаты отсчитываются от заданной базовой точки доски. На рисунке ниже приведен такой чертеж, полученный при базовой точке доски 1. Чертеж создан на формате A4 – так проще распечатать и проверить.
Посмотрите на полученный чертеж. Расположение отверстий полностью удовлетворяет требованиям. Расстояния 64 мм от концов и смещение 24 мм. выдержаны точно. Это и не удивительно. Расположение Вы проверили ранее. Теперь все внимание на размеры отверстий. В заголовке таблицы отверстий указан и размер 15x12,7(Т), что означает диаметр 15 мм, глубина 12,7 мм в Тыльной стороне детали, т.е. параметры полностью соответствуют заданным.
