Режимы отображения проектов

Модели bCAD могут содержать в себе 3D поверхности. Отображать их на экране можно двумя основными способами: каркасным, когда на экране виден только каркас поверхности, на который она натянута, и тонированным, когда поверхность закрашивается заданным для нее цветом или текстурой. На разных этапах работы, бывает необходимо видеть сквозь тонированную поверхность ее каркас и чертежные объекты, а при демонстрации модели – скрывать их.

Это упражнение показывает, как включать разные режимы отображения чертежных объектов и "объемных" 3D моделей. Выполнив его, Вы сможете выбирать нужный режим отображения для работы и демонстрации модели другим людям. Вы сами найдете применение для этих режимов.

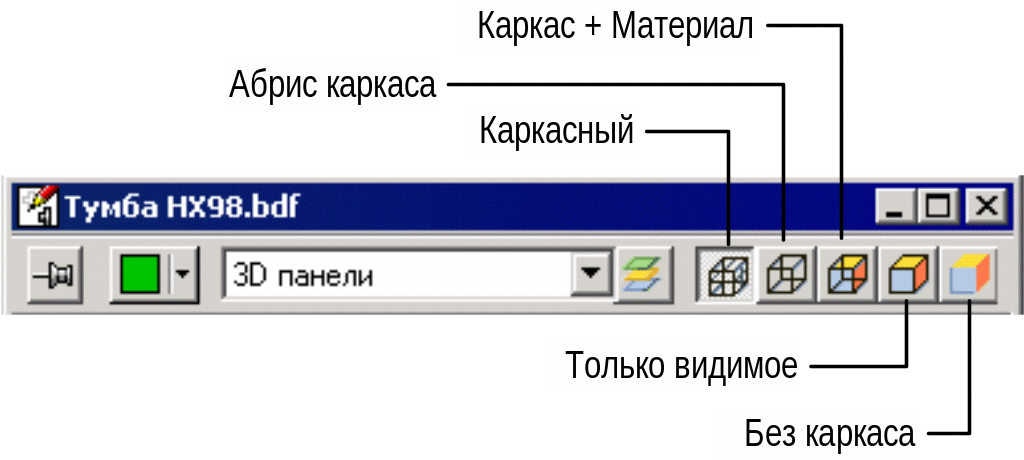

Кнопки переключения режимов

Переключать режимы отображения моделей можно кнопками на Панели окна редактирования, а также аналогичными кнопками панели Установки OpenGL. Кнопки на панели окна воздействуют только на режим отображения своего окна, а кнопки панели Установки OpenGL – на режим отображения текущего.

Панель окна редактирования занимает на экране довольно много места и опытные пользователи часто ее скрывают.

Чтобы показать Панель окна редактирования (см рисунок ниже):

Выберите в главном меню пункт Файл \ Настройки. На экране появится диалоговое окно Настройки. Перейдите на закладку Ото­бра­жения. Установите флаг Панель редактора.

Флаг Файл \ Настройки \ Отображения \ Панель редактора оказывает действие толь­ко на новые окна.

4. Чтобы создать для модели Новое окно, нажмите кнопку панели инструментов Стандартная или выберите в главном меню пункт Окно \ Новое окно.

Переключение режимов изображения

Это упражнение показывает, как переключать режимы отображения и как выглядят на экране те или иные типы объектов в каждом режиме.

Чтобы начать упражнение, откройте на компакт-диске bCAD файл проекта: ...\ Primery uchebnika \ Prosmotr modelej \ tumba.bdf  .

Посмотрите на экран, на окно tumba.bdf;2. Это проект простой тумбы, выполненный средствами пакета bCAD Мебель. Он содержит 3D модель с проставленными на ней размерами.

Чертежными объектами являются размерные надписи и маркеры панелей (перекрестья в центре стенок и полок тумбы). Сами стенки и полки тумбы – это 3D поверхности.

Только каркас

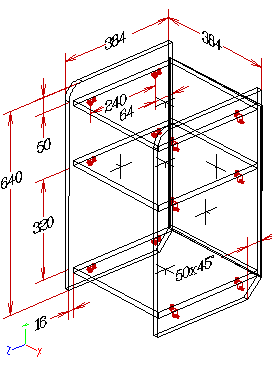

Изначально во всех окнах редактирования этой модели установлен режим отображения Только каркас. Кнопка  нажата. На экране видны все линии всех чертежных объектов – размерных надписей и маркеров панелей. 3D модель тумбы – ее стенки, полки, а также крепежные уголки – нарисованы ребрами. По такой картинке сложно определить ориентацию поверхностей в пространстве. Какая сторона ближе, а какая дальше? Режим рекомендован для чертежных работ, а так же для работы с 3D объектами, на компьютерах без графического ускорителя OpenGL.

 Каракас + Материал

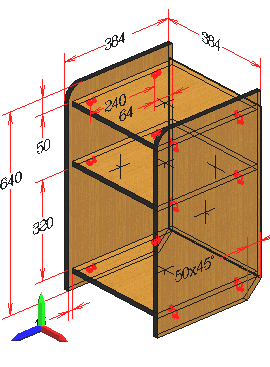

Нажмите кнопку Каракас + Материал  . На экране появилось тонированное изображение модели. Линии чертежных объектов и ребра 3D объектов нарисованы поверх него. Часть ребер 3D модели (на торцах стенок и полок) оказалось одного цвета со своей поверхностью и не видны. По тонированному изображению можно определить какая из поверхностей находится ближе, а какая дальше, поскольку поверхности, которые находятся ближе, заслоняют те, которые находятся дальше. Режим рекомендован как для работы с 3D объектами, так и для чертежных работ.

В этом режиме хорошо видна внутренняя структура конструкции, но трудно определить положение чертежных объектов относительно 3D поверхностей. Видна окраска поверхности и направление текстуры материала.

	Для комфортной работы в этом режиме нужна видеокарта с графическим ускорителем OpenGL.
	Сквозь прозрачные поверхности будут видны другие, находящиеся сзади нее. Как получить такие поверхности.
