Создание своего набора крепежа
|

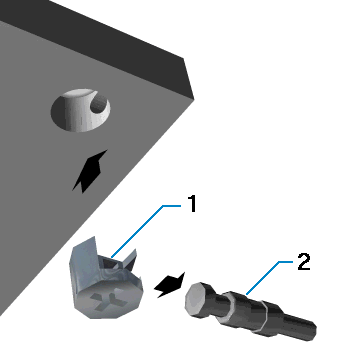

Пакет bCAD Мебель позволяет пользователям самим создавать собственные крепёжные элементы и добавлять их в качестве типа Произвольный крепеж. В этом типе можно создавать свой крепеж с произвольным количеством и расположением отверстий различных размеров. Рассмотрим создание нового произвольного крепёжного комплекта на примере системы Rastex 15 для крепления полок (см. рис. слева). Она состоит из трех компонентов: стяжки эксцентриковой - 1, дюбеля - 2, а также пластмассовой заглушки, которой закрывают большое отверстие (не показана). |
Стяжки выпускаются нескольких типоразмеров. Каждый на определенную толщину панелей. Есть на 12, 15, 16, 18, 19, 22, и 29 мм. Дюбелей так же предлагается несколько вариантов. Все они подходят к любым типоразмерам стяжки, а отличаются способом крепления к стенке и длиной.
Выполняя упражнение, Вы создадите набор для крепления полок толщиной 16 мм. Эксцентрик и несколько дюбелей. Два ввинчиваемых дюбеля разной длины DU243 и DU232 и четыре дюбеля для быстрого монтажа: два полностью эквивалентных DU 308 и DU 309, а два, под другой размер отверстия в стенке DU 276 и DU 277. Конечно, это не полный ассортимент, но достаточный для изучения базовых возможностей bCAD. Созданные элементы будут полностью готовы к "применению". Вы сможете использовать их в дальнейшей работе.
Для крепежных, в прочем, и для других конструктивных элементов, которые применяются наборами, bCAD имеет дополнительные средства автоматизации. Поскольку дюбели и эксцентрики всегда применяются вместе, создадим два набора под разный монтажный размер (длину дюбеля) и посмотрим возможности автоматизированной замены таких наборов и их компонентов, а так же возможности, получения, для таких наборов, разного рода спецификаций и смет.
В принципе, под крепежом в bCAD понимаются элементы мебели, под которые в панелях требуется выполнять цилиндрические отверстия. Предполагается, что именно они обеспечивают соединение панелей и закрепление на них фурнитуры. Этому подходу полностью соответствуют как эксцентрик, так и дюбели, но не заглушка. Однако bCAD позволяет, в отчетной документации, и ее отнести к крепежным элементам.
Основные правила, которых желательно придерживаться при создании своего крепежа следующие:
Крепёжный элемент должен нести информацию об отверстиях, которые необходимо сверлить под него в панелях. Только это позволит приложению Чертежи деталей автоматически проставить присадку.
Желательно, чтобы по внешнему виду можно было отличить один тип крепежа от другого и понять, как он ориентирован в пространстве. Это позволит визуально проверять правильность выбора и расстановки крепежа.
Желательно, чтобы крепежные элементы содержали как можно меньше объектов, а эти объекты, в свою очередь, быть как можно проще и содержать как можно меньше вершин и граней;
Взаимозаменяемый крепеж нужно создавать под один и тот же вариант установки. Это обеспечит возможность его правильной автоматической замены приложением Замена комплектующих
.
Для крепёжа нужно аккуратно выставлять признак Комплект и Сборка. Это позволит по одной и той же модели получать разные виды спецификаций (для сборщиков, для комплектации и т.п.), а также сметы с разным уровнем детализации.
Общий план построения крепежного комплекта в bCAD следующий:
Внести в банк крепежа и комплектующих описание размеров отверстий, которые нужно сверлить в панелях для установки компонентов крепежного комплекта.
Создать и внести в банк все компоненты крепежного комплекта
Составить из компонентов и внести в банк готовый крепежный комплект в том виде, в котором его нужно вставлять в собранное изделие.
Проверить правильность учета и построения чертежей.
|
Для выполнения упражнения в демонстрационной версии bCAD, в которой запись моделей отключена, имеется набор файлов с промежуточными построениями. Он находится в папке ... \ docs \ Primery uchebnika \ rastex15. Там же имеется готовое дополнение банка крепежа – Rastex15.bmf. Его можно внести в свой банк, через меню bCAD Приложения \ Импорт-Экспорт \ Импорт банков данных. |
