Профильная деталь
Подготовительная работа завершена. Осталось запустить приложение Профильная деталь, задать Наименование и Код детали параметры, выбрать Сечение и Материал, указать Путь и вставить деталь в нужное место.
Сделайте следующее:
Активизируйте приложение Профильная деталь.

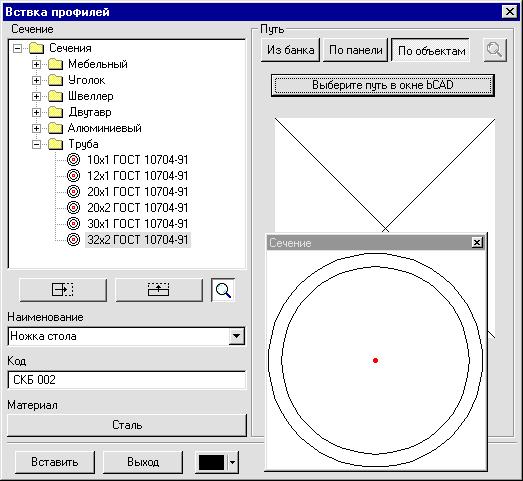

На экране появится диалоговое окно Вставка профилей.
Напишите в поле Наименование название детали – Ножка стола, в поле Код – СКБ 002.
Выберите в списке Сечения пункт, который вы добавили ранее. Выполняя шаг Новое сечение. Должно быть Труба / 32x2 ГОСТ 10704-91.
|
Чтобы увидеть
форму выбранного сечения, нажмите на
кнопку Просмотр
|
которая расположена под списком
Сечение. На экране появится
одноимённое окно просмотра.
Щёлкните по кнопке Материал.
На экране появится диалог выбора материала профилей.
Выберите в списке Материалы профилей нужный пункт, в нашем случае, Алюминий, и нажмите кнопку ОК.
|
Список Материалы профилей пополняется через приложение Банк материалов. |

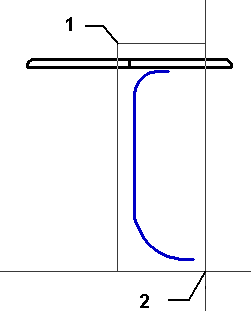

Теперь укажем Путь:
|
|
|
|
|
Диалоговое окно Вставка профилей вновь появится на экране, причём в рамке Путь Вы увидите траекторию пути. Красным цветом отмечена базовая точка.
|
|
Пришло время создать деталь и вставить её в модель.
Диалоговое окно вновь исчезнет с экрана. В позиции (0, 0, 0) появится созданная деталь, а у курсора‑перекрестья — её фантом.
|
Ножка готова. Результат построений Вы видите на рисунке справа. |
|
Остальные ножки
Ножки расставлены вокруг центра столешни вплотную. Углы между ножками равны 120. Инструмент Множество (закладка Радиальное) позволит Вам создать оставшиеся две ножки сразу на нужных местах. Инструмент находится на панели Трансформации.
Инструмент позволяет получить заданное количество копий объекта (с учётом существующего) и расставить их вокруг указанного центра в заданном секторе на равном угловом расстоянии. Расстановка происходит по текущему виду, поэтому создавать ножки нужно на Виде сверху. Угол
расстановки = 360. Центр множества – точка (0, 0)
Теперь подробно, по шагам:
Установите в окне редактирования Вид сверху .
Активизируйте инструмент Множество .

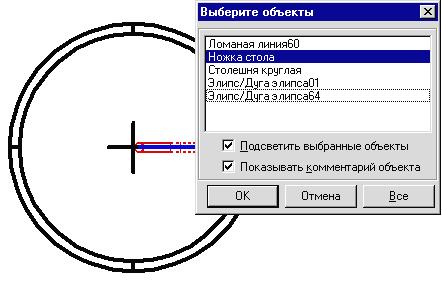

При помощи мыши укажите ножку. Если появится окно Выберите объекты, то щёлкните в нем по детали Ножка стола (ножка подсветится), а затем по кнопке OK. На экране появится диалоговое окно Множество.

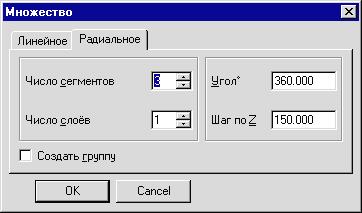

Выберите закладку Радиальное и установите на ней следующие параметры: Число сегментов = 3, Угол = 360, Число слоев = 1. Величина Шаг по Z – любая (использоваться не будет, т.к. слой только один). Состояние флага Создать группу – на Ваше усмотрение.

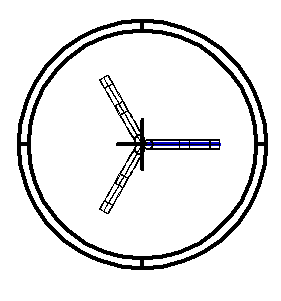

Инструмент немедленно создаст новые ножки и расставит их вокруг центра поворота под углом 120 (см. рисунок). |
|
Вот и все. Так выглядит столик в Окне
просмотра
(Ctrl+F12).
