Первая ножка
Форму и размеры Профильной детали описывают две компоненты: Сечение и Путь. При построении детали её Сечение как бы "движется" (протягивается) вдоль Пути, образуя поверхность детали. И Путь, и Сечение должны существовать до построения детали.
Приложение Профильная деталь требует выбирать Сортамент или Сечение детали из имеющихся в банках данных. А вот Путь можно указать непосредственно в модели. Нужный сортамент в Банке материалов уже есть. Вы внесли его туда на предыдущем этапе.
Поэтому план построения первой ножки следующий:
Построить осевую линию ножки. Это будет Путь, необходимый для построения профильной детали.
Построить ножку и установить её на место. Положение детали удобно указать по её оси.
Первую ножку удобно построить так, чтобы её ось легла в плоскость XOY. В таком случае координаты X опорных точек ножки равны расстояниям до оси симметрии стола, а координаты Z равны высотам над уровнем пола. Это та самая ножка, которую Вы видели на эскизе справа от оси стола.
Построение пути
Путь профиля, также как и Сечение, требуется построить заранее. Однако добавлять его в Банк профилей необходимости нет. Для трубчатой ножки Путь — это её осевая линия.
Труба ножки имеет два изгиба: нижний радиусом R = 200 и верхний с радиусом R = 100. Осевая линия трубы состоит из трех из отрезков и двух дуг. Причём дуги сопрягают отрезки.
|
Проще всего построить осевую линию в два приема:
|
|
углы ломаной в точках пересечения
продолжений сегментов
соответствующими
радиусами (точка 2 – R=200,
точка 4 – R=100).
Чтобы дуги получились отдельными
объектами – установите флаг Раздельно
.
|

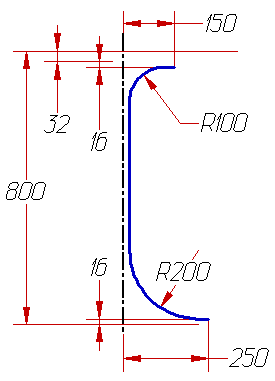

Удаления концов ножки от осевой линии приведены на чертеже. Нижний отрезок находится на высоте 16 мм (радиус трубы) над уровнем пола, а верхний — на те же 16 мм (радиус трубы) ниже столешни. Таким образом, габарит профиля по высоте рассчитывается, как: Высота стола – Толщина столешни – Радиус трубы = 800 – 32 – 16 = 752 мм. |
Расстояние от осевой линии до вертикального отрезка определяется условием касания труб ножек. Чтобы определить его точно, проведите геометрические построения на Виде сверху. А именно:
Постройте равносторонний треугольник с длиной стороны, равной диаметру трубы (32 мм). Используйте инструмент Ломаная (см. рис выше).
Переместите треугольник так, чтобы его геометрический центр совпал с началом координатной системы (0, 0). Используйте инструмент Переместить и привязку В геометрический центр
.
Имея такой треугольник, положение точек 2 и 4 ломаной можно указать, привязываясь к его правой вершине. Используйте привязку В вершину отрезка . Координаты вводите комбинированным способом, когда часть координат вводится с клавиатуры (координата Y), а часть указывается мышью (координата X).
|
Подробно про комбинированный ввод координат Вы можете прочитать в одноимённом параграфе книги bCAD Справочное руководство, раздел Ввод координат. |
Координаты вершин ломаной получаются следующие:
1 – (250, 16); 2 – (X, 16); 4 – (150, 752). Причём для точек 2 и 4 потребуется указать мышью правую вершину треугольника.
|
Путь можно запомнить в Банке профилей. Его следует добавлять в ветвь Пути списка Типы профилей. Процесс ничем не отличается от добавления Сечения. |
Итак, приступаем к построениям.
|
Создайте опорный равносторонний треугольник:
|
|
Переместите треугольник так, чтобы его геометрический центр попал в начало Мировой координатной системы.
|
.
.
Если индикатор появился в
другом месте (сработала другая
привязка), то нажмите на клавишу
Tab. Возможно,
придётся нажать её несколько
раз. Теперь щёлкните левой
кнопкой мыши.Теперь приступаем непосредственно к построению осевой линии.
Создайте ломаную:
Установите в рабочем окне Вид спереди .
Включите привязку В вершину отрезка , а привязку В геометрический центр отключите.
Активизируйте инструмент Ломаная панели Черчение.
Введите с клавиатуры координаты точки 1 – (250, 16).
|
|
|

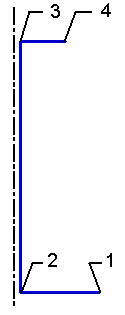

Результат построений Вы можете увидеть на рисунке слева. |
|
Осталось скруглить ломаную.
|
Установите величину радиуса скругления
R=200 и щёлкните левой
кнопкой мыши по нижнему углу (при
построениях это была точка 2).
Осевая линия трубы – она же Путь – готова. Результат построений Вы видите на рисунке справа. |
|
