Рекомендации к построениям

Лучше всего создавать модели вблизи начала Мировой координатной сис­темы (0, 0, 0). Именно в этой области цифрового пространства компьютер обес­пе­чи­вает наибольшую точность вычислений. Правильный выбор ориентации модели в пространстве облегчит на­хож­де­ние координат опорных точек объектов. Если Вы будете строить модель от тех точек, от которых на чертеже проставлены размеры, то эти размеры и будут величинами координат.

Очень удобно совместить ось симметрии стола с координатной осью OY так, чтобы начало отсчёта совпало с уровнем пола. При таком рас­по­ло­же­нии координаты Z точек равны их высоте над уровнем пола. Ось одной из но­жек стоит «уложить» в плоскость XOY. В таком случае каркас модели на виде спереди будет очень похож на её эскиз, а координаты X опорных то­чек ножки равны расстояниям до оси симметрии стола.

Столешня

Построения начните со столешни. Используйте приложение Пря­мо­у­голь­ная панель . Если у квадрата скруглить все углы радиусом, равным половине длины сто­роны, то получится круг. Задайте габариты панели 800x800, одинаковое скруг­ление всех углов радиусом, величину радиуса R=400 мм.

Материалы можно выбрать любые. Главное — обеспечить суммарную тол­щи­ну панели 32 мм. Например, Сердцевина – ДСП 32 (t = 32 мм), Лицевая – Ясень светлый (t = 0 мм), Тыльная – Белая пленка (t = 0 мм). При дру­гой толщине Вам потребуется скорректировать координаты верхних точек осе­вой линии ножки.

Оформление всех торцов (кромок) одинаковое. Тип торца – Скругление на 90. Ма­териал – Материал лицевой стороны.

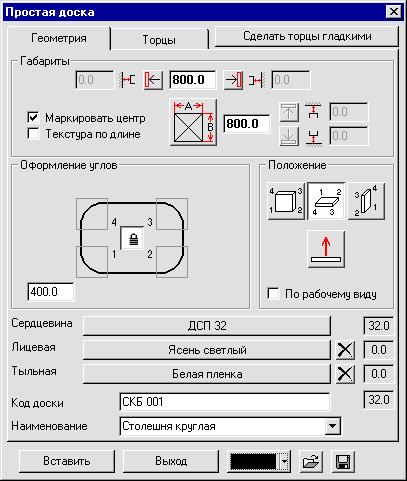

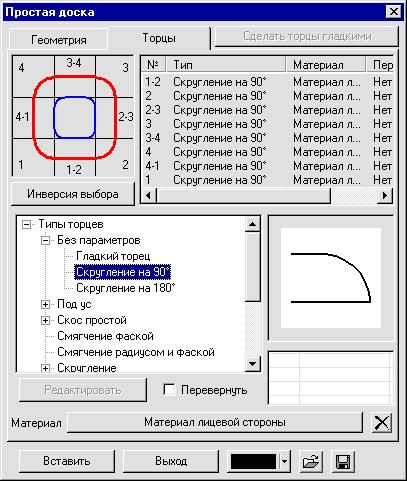

Окна диалогов с установленными параметрами приведены на рисунках.

Панель вставляют в горизонтальном положении. Лицевая сторона – сверху. По умолчанию Базовой точкой будет лицевая (верхняя) точка уг­ла 1. Панель нужно поставить на высоте 800 мм. Центр должен попасть на ось OY. Следовательно, координаты Точки вставки (-400, 800, –400).

Итак, сделайте следующее:

1. Активизируйте приложение Прямоугольная панель. На экране появится ди­алоговое окно приложения, закладка Геометрия.

2. Отожмите кнопки , и введите величину габаритов панели 800x800 мм.

3. Установите Оформление углов – Все одинаковые; угол 1, а значит все – скругленные . Радиус скругления R = 400 мм.

4. Установите Положение горизонтальное, лицевая сторона  свер­ху. Флаг По рабочему виду – снят.

5. Выберите материалы: Сердцевина – ДСП 32, Лицевая – Ясень светлый, Тыльная – Белая пленка.

6. Введите Код доски – СКБ 001, Наименование – Столешня круглая.

7. Переключитесь на закладку Торцы.

8. Выберите все торцы (щелчок мышью в центр рисунка панели, вы­бран­ные торцы отображаются красным цветом).

9. Выберите в списке Типы торцов пункт Без параметров / Скругление на 180.

10. Выберите Материал покрытия торца – Материал лицевой стороны.

11. Щёлкните по кнопке Вставить. В Окне ре­дак­тирования, в позиции (0, 0, 0), появится ис­ход­ный объект, а у кур­со­ра-перекрестья — его фантом.

12. Укажите положение Точки вставки столешни. Просто наберите её координаты (‑400, 800, ‑400) на клавиатуре.

13. Завершите работу с приложением (щелчок правой кнопкой мыши, затем кнопка Выход).
