Новое сечение и сортамент

В поставке bCAD нет алюминиевой трубы 32 мм и толщиной стенки 2 мм в Банке про­филей. Нет такого сечения. Добавьте сами в Банк профилей  нужное сечение, а затем, внесите Банк материалов  соответствующий сортамент.

Чтобы получить требуемое сечение, нужно только построить две кон­цен­три­чес­кие окружности с радиусами: внешнюю с радиусом R = 16 мм и внут­рен­нюю – R = 14 мм. Окружности удобно построить с центром в начале Ми­ровой координатной системы (0, 0, 0). Именно эти окружности следует ука­зать в качестве контурных объектов сечения. Базовой точкой сечения бу­дет центр окружностей (центр трубы) – точка (0, 0, 0). Сечение нужно до­бавлять в одноимённую ветку. Логично добавить его в папку Труба.

После того как сечение окажется в Банк профилей  , на его основе нужно создать в Банке

Итак, постройте контура сечения:

1. Создайте новую модель (  Создать или Файл \ Создать).

2. Активизируйте инструмент Окружность. Установите вариант по­стро­е­ния окружности По центру и радиусу (клавиша F10). По­стройте две кон­центрические окружности. Центр окружностей в точке (0, 0, 0). Радиусы R = 16 мм и R = 14 мм.

3. Активизируйте приложение Банк профилей  . На экране по­я­вится со­от­вет­ству­ющее диалоговое окно.

4. Выберите в списке Тип профиля любой пункт на ветке Сечения. Удобно вы­брать пункт Сечения \ Труба \ 10x1 ГОСТ 10704-91 или другой пункт пап­ки Труба.

5. Щёлкните по кнопке Выбрать профиль в окне bCAD. Окно диалога ис­чез­нет с экрана.

Укажите обе окружности. Удобно сделать это, используя выбор объектов Частично на­крытых прямоугольником. Нужно по­сле­довательно щёлкнуть мышью пример­но в точках 1 и 2. Важно, чтобы точка 1 бы­ла правее нужных объектов, и в ней са­мой никаких объектов не было (см. bCAD Справочное руководство Ука­за­ние объектов при помощи мыши). Обе ок­ружности будут выделены цветом.

Закончите выбор объектов (щелчок пра­вой кнопкой мыши или клавиша ESC). Укажите Базовую точку сечения – центр ок­ружностей – (0, 0, 0). Удобно набрать её ко­ординаты на клавиатуре. Введите в поле Наименование обо­зна­че­ние нового сечения: 32x2 ГОСТ 10704-91. Запишите новое сечение в Банк про­фи­лей. Для этого нажмите кнопку Записать  и выйдите из банка. В списке Типы профилей появится новый пункт. Теперь новое сечение мож­но использовать для описания сортамента.

Активизируйте приложение Банк материалов  . Если панель приложений скрыта, то можно использовать одноименный пункт меню Приложения \ Банки данных.

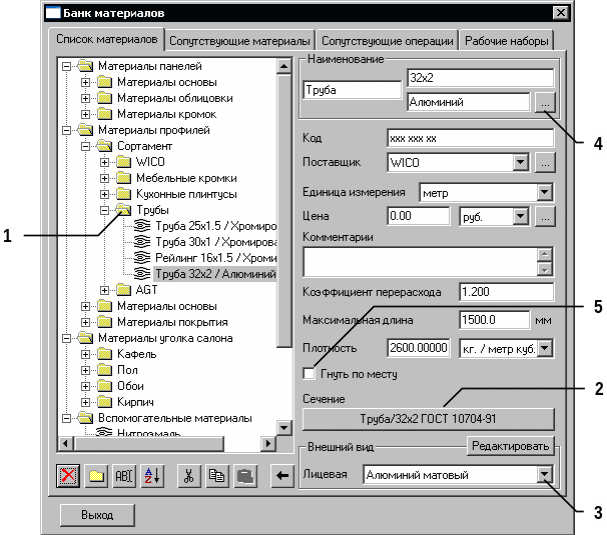

Внесите в банк материалов описание сортамента:

1. На закладке Список материалов выберите в каталоге папку Материалы профилей \ Сортамент \ Трубы (не обязательно Трубы, но это разумно).

2. Щелкните по кнопке Сечение и, в появившемся списке, выберите Сечения \ Труба \ 32x2 ГОСТ 10704-91, или как Вы там его назвали. Это название появится на кнопке.

3. Выберите подходящий Внешний вид, например, Алюминий матовый.

   Если потребуется другой материал, то его нужно просто вписать вручную или добавить в список, в ветку Материалы профилей \ Материалы основы.

4. Нажмите кнопку в рамке Наименование и выберите название материала Алюминий из появившегося списка.

5. Снимите, если установлен, флаг Гнуть по месту, поскольку гнуть трубу, конечно, придется не при сборке, а на гибочном станке.

6. Заполните остальные поля. Единица измерения  = метр, Плотность = 2600 кг / метр куб. Остальное – на Ваше усмотрение.

7. Запишите новый сортамент в банк и выйдите из него (кнопка Записать  , затем, Выход)

Материал готов. Можно делать столик.
