Стол для бара

Это упражнение разработано для быстрого самостоятельного освоения работы с про­филь­ными приложениями комплекта bCAD Про. В ре­зуль­та­те выполнения упражнения Вы само­сто­я­тельно построите модель про­сто­го сто­ли­ка для бара. Его ножки по­лу­ча­ют с по­мощью приложений для работы с про­филь­ными материалами, а круглую столешню – как ни странно, приложением Прямоугольная панель  . Вы получите от­ве­ты на вопросы: «Как мне добавить в Банк профилей но­вое сечение»? «Как построить и вставить в модель деталь из профиля »?

Вы опробуете на деле приложения Банк профилей  и Профильная деталь  .

Перед выполнением упражнения про­чи­тайте описания приложений.

Что и как

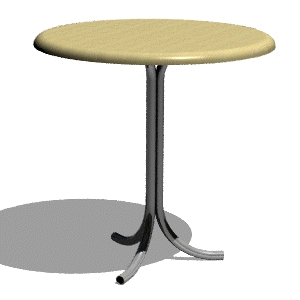

Модель столика состоит из четырёх деталей: столешни и трёх одинаковых ножек. Основные размеры столика и его деталей приведены на рисунке. Готовая модель – в файле round_table.bdf.

Высота столика 800 мм. Габаритный размер в плане 800 определяются формой столешни. Столешня имеет форму диска толщиной 32 мм. Кромка скруглена на 90. Её легко по­строить приложением Прямоугольная па­нель. Следует задать габаритные раз­ме­ры 800x800 мм, одинаковое скругление всех углов радиусом R=400 мм и Тип тор­ца – Скругление на 90. Каждая ножка изготовлена из алюминиевой трубы 32 мм с тол­щи­ной стенки 2 мм. Труба изогнута в од­ной плоскости. Изгибов два: ниж­ний радиусом R=200 и верхний с ра­ди­усом R=100, то есть ножка изготовлена из материала с постоянным сечением пу­тём изгиба в одной плоскости. Для построения именно таких элементов конструкции и предназначено при­ложение Профильная деталь  .

Алюминиевой трубы с сечением 32 мм и тол­щи­ной стенки 2 мм в Банк материалов  нет (конечно, специально). Опять же, нет нужного сечения в Банке профилей  . Поэтому, до создания ножки, не­обходимо построить и внести нужное сечение в Банк профилей  , а затем, на его основе, внести соответствующий Сортамент в Банк материалов  . Эти построения, как правило, выполняют в отдельной, временной, модели, которую потом просто удаляют.

Перед созданием детали, уже в основной модели, нужно построить Путь профиля. Это просто осевая ли­ния ножки.

Ножки размещены вплотную вокруг центра столешни. Поэтому для определения положения оси ножки потребуется решить небольшую геометрическую задачу. Она решается с помощью простых построений на плоскости и привязок.

Углы между нож­ка­ми равны 120. Инструмент Множество (закладка Радиальное) по­зво­лит Вам создать две оставшиеся ножки сразу на нужных местах. Ин­стру­мент находится на панели Трансформации.

Изучение приёмов расстановки деталей не входит в задачи уп­раж­не­ния. По­этому в модели нет крепежа и пластиковых заглушек. Вы сможете до­ба­вить их сами.

Итак, план действий следующий:

1. Создать и добавить новый сортамент профиля: Труба алюминиевая 32x2 .

2. Создать новую модель и вставить в нее столешню.

3. Создать и вставить в модель первую ножку. Для этого построить осевую линию ножки, а по ней, как по пути – саму деталь.

4. Вставить оставшиеся две ножки.

Вот и все. Теперь подробнее и по шагам.
