Изменение направления текстуры полок

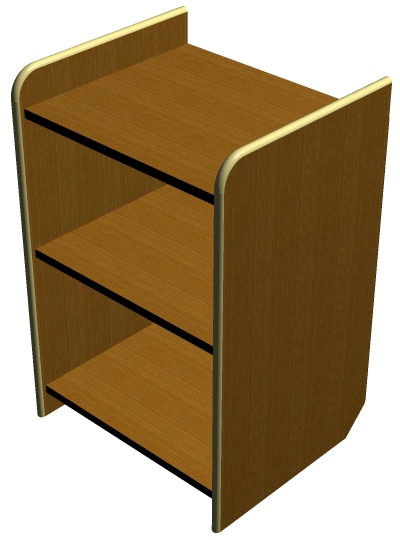

Чтобы изменять параметры отдельной детали: форму улов, материалы, положение лицевой стороны, направление текстуры и т.д., имеется инструмент, который так и называется Изменить деталь . Его назначение и применение, обычно не вызывает вопросов. Но, он позволяет внести изменение только в одну деталь, а если в модели несколько одинаковых и все нужно изменить? Например, в модели детали Полка тумбы. Текстура на них направлена вдоль спереди назад, вдоль глубины. Это хорошо видно в тонированных режимах и, на реальных изделиях будет выглядеть не очень эстетично.

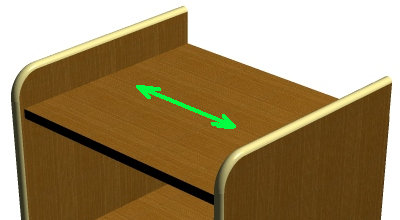

Исходное направление |

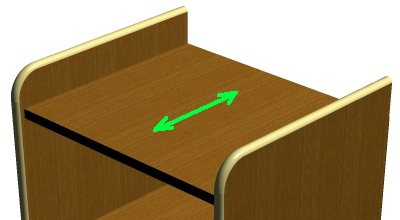

Нужно получить |
|
|
Текстуру нужно повернуть. Конечно, это нужно сделать на всех полках. Для синхронного изменения свойств одинаковых детали модели используют средства редактирования приложения Отчёт , доступные через соответствующий пункт его контекстного меню.
Измените направление текстуры на полках:
Активизируйте Отчёт , вызовите контекстное меню для детали Полка тумбы и выберите пункт Редактировать. На экране появится диалог. Такой же, как при создании панелей, но возможности задавать Положение панели в нем отключены. Редактируемые детали будут отмечены (отметка видна только в каркасных режимах).
Щелкните мышью по кнопке с изображением направления текстуры в рамке Габариты. Рисунок на кнопке изменится и покажет другое направление текстуры. Может потребоваться щелкнуть два раза, так как имеется возможность вообще не учитывать направление текстуры. В общем, вместо
нужно получить
.
Проверьте установку флага Маркировать центр (галочка должна быть) и нажмите кнопку Готово. Панели будут перестроены с заданным новым направлением текстуры. Заодно будет исправлено положение маркеров.
Проверьте результат построений в любом тонированном режиме , или . Текстура должна быть направлена от одной боковой стенки к другой.
Замена материалов

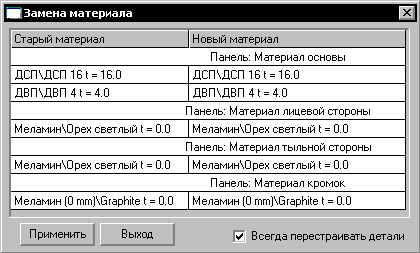

Инструменты редактирования панелей позволяют изменить материал любой панели, как по отдельности, так и сразу у всех одноимённых. Однако при подборе цветовой гаммы изделия, удобнее заменять одноимённый материал сразу на всех досках. Для этого служит приложение Замена материала. Приложение собирает материалы, использованные в модели в группы:
Материал сердцевины,
Материал лицевой стороны,
Материал тыльной стороны,
Материал кромки,
и позволяет изменять материал группы во всех панелях на другой.
|
Толщина нового материала должна совпадать с толщиной старого. Иначе, после замены, следует проверить и, при необходимости, исправить конструкцию. |
В исходной модели в качестве материалов покрытия панелей использован Меламин / Орех светлый. Заменим его на краску, причем для тыльной стороны применим белую, а для лицевой – синюю.
|

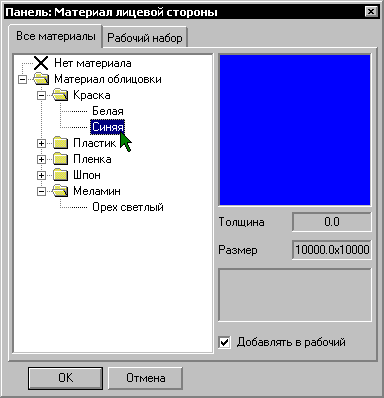

Замените материалы лицевой и тыльной сторон:
|
|
|
|
|
Вы можете задать и любые другие материалы. Главное условие – равная толщина.
|
Строки списка, в которых толщина нового материала отличается от толщины старого, будут выделены цветом. |
Чтобы замена материалов подействовала, щёлкните по кнопке Применить. Поверхности панелей будут перестроены с новыми материалами. Результаты можно наблюдать в любом тонированном режиме , или ..
При замене материала bCAD полностью перестраивает панель. Это исправляет любые искажения, полученные в результате применения инструмента Сдвиг , в том числе положение Маркеров.
Для завершения работы с приложением щёлкните по кнопке Выход.
В результате, окраска тумбы существенно изменится (см. рис. ниже). Модель модифицированной тумбы находится в файле tumba_md.bdf.
Исходная окраска |
После замены материалов |
|
|
