Изменение габаритов
Настало время изменить габариты всей тумбы. Увеличить её высоту на 32 мм и ширину на 64 мм. При увеличении высоты верхнюю полку следует поднять. Используйте приложение Сдвиг-вытягивание. Операции проводите на Виде спереди. Хотя в операциях задействована только часть деталей тумбы, проще пометить всё.
Увеличьте высоту тумбы на 32 мм:
|
|
Убедитесь, что Выравнивание По сетке включено ( или клавиша F7). Шаг по X и Шаг по Y равны 16 мм. Ориентируясь по делениям сетки, будем задавать величину и направление сдвига.
Укажите в окне редактирования любую точку. Это будет Первая точка.
Укажите Вторую точку просто на два деления сетки выше.
Высота тумбы увеличится на 32 мм и составит 672 мм. Расстояние от верхней полки до верха тумбы останется прежним. Убедитесь через отчет, что длина боковых стенок теперь именно 672 мм, а задней стенки 552 мм.
Точно так же можно и увеличить ширину тумбы.
Увеличьте ширину тумбы на 64 мм:
Вновь пометьте все детали тумбы и активизируйте инструмент Сдвиг панели Трансформации и укажите область сдвига, захватив всю правую стенку и её крепёж.
Укажите в окне редактирования любую точку, а затем Вторую точку на четыре деления сетки правее.
Ширина тумбы увеличится на 64 мм и станет 448 мм.
Получите Чертежи деталей тумбы и убедитесь, что габариты панелей изменились, и отверстия под крепёж верхней полки находятся на нужном месте.
|

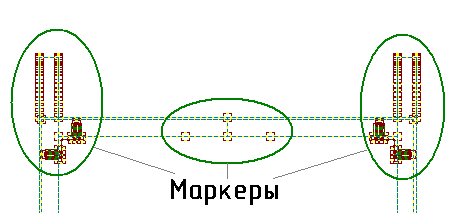

Маркеры центра полок и задней стенки останутся на прежнем месте и, к сожалению, не в центре. Для исправления этой ситуации требуется перестроить панели. Сделать это можно приложением Замена материала (см. 151). |
Изменение кромок панели

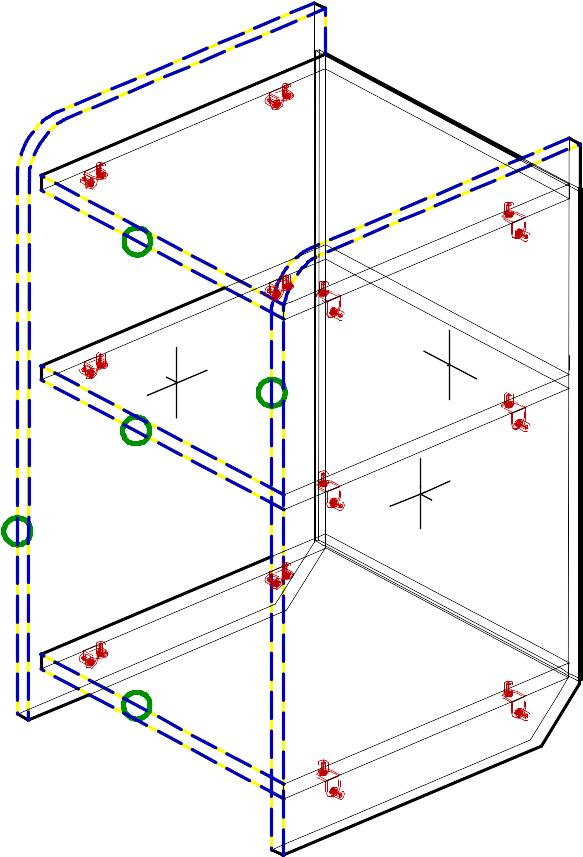

Изменим форму торцов стенок и полок со стороны фасада. Пусть все будут со скруглением на 180. Используем специальное приложение, которое так и называется – Изменить кромки . Для начала перестройте боковые стенки:
|
|
Проверьте результат построений в
любом тонированном режиме
,
|
|
или
.
Изменения цвета и формы кромок очень
заметны.
