Показать всю модель

Часто бывает полезно охватить весь проект одним взгля­дом. Увидеть все и быть уверенным, что ничего не осталось за кадром.

Установите масштаб для вывода в окно проекта целиком:

Щёлкните мышью по кнопке Показать всё на панели инструментов Установки ре­дактора (можно выбрать в меню Инстру­мен­ты \ Установки ре­дактора \ Показать всё, еще лучше, если Вы запомните клавиши Ctrl+A). Теперь Вы можете быть уверены: в окне виден целиком весь проект. Установите курсор мыши, в центр изображения. Колесиком мыши или клавишей PageDown немного уменьшите масштаб изображения и, при необходимости, подвиньте его к центру окна курсором мыши (SHIFT+правая кнопка).

Команда Показать всё автоматически изменяет масштаб отображения та­ким образом, чтобы в окне поместились ВСЕ элементы чертежа из ВИДИМЫХ разделов.

Просмотр участков проекта

Если требуется рассмотреть подробно участок крупного проекта, то крутить колесико придется долго. Вот если бы просто указать область его расположения? Для этого служит инструмент Масштабирование облас­ти  панели Установки редактора. Вы указываете прямоугольную область двумя щелчками. Величину масштаба вычис­лит bCAD.

При работе над крупным проектом нередко приходится выполнять построения в нескольких его участках. То в одном, то в другом. При разных масштабах изображения. Удобно, когда все они готовы к просмотру и переключиться между ними можно одним щелчком мыши.

Перед выполнением упражнения, найдите на экране панель Установки редактора.

bCAD позволяет открыть для проекта неограниченное количество окон, установить для каждого окна свои режимы изо­бра­жения и запомнить все это в файле проекта.

Вам предстоит получить на рабочем поле два окна с разным масштабом изображения. Одно окно будет содержать общий вид проекта, другое – подробное изображение области канавки.

Создайте и разместите на экране два окна:

1. Получите в окне общий вид проекта (Показать всё или Ctrl+A).

2. Создайте новое окно. Для этого выберите пункт Новое окно в меню Окно (). На экране появится новое окно.

Заголовок нового окна SAMPLE3D.bdf:2, а заголовок старого из­менится на SAMPLE3D.bdf:1, т.е. в конце заголовка стоит номер окна.

3. Выберите пункт Разбить по вертикали в меню Окно.

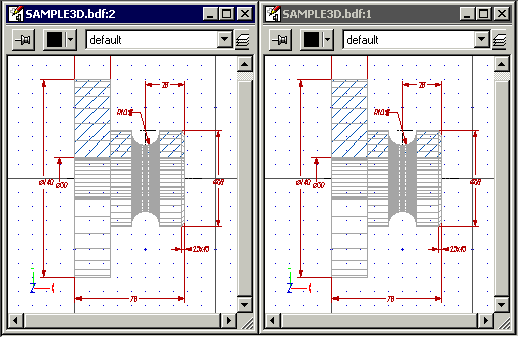

Итак, в рабочей области bCADа два окна с одинаковым масштабом изображения.

Кнопки Новое окно и Разбить по вертикали имеются на панели инстру­ментов Окно. Как правило, эта панель скрыта.

Теперь получите в окне SAMPLE3D.bdf:1 подробное изображение области ка­навки:

Переключитесь на окно SAMPLE3D.bdf:1. Для этого щёлкните по нему мышью. Щёлкните мышью по кнопке на панели инструментов Установки редактора. Курсор мыши примет форму перекрестья. Это означает, что bCAD ждет указания точки. Укажите курсором мыши точку 1. Укажите курсором мыши точ­ку 2. Изображение указанной области будет растянуто до размеров окна.

Для отмены неудачно выбранного масштаба изображения или просто возврата к старому используйте кнопку  или клавишу Home.

В результате изображение на экране приняло следующий вид.

Одним щелчком мыши Вы можете переключаться между окнами и рассматривать отображенные в них участки проекта.

bCAD запоминает настройку окон при сохранении файла.

Если файл сохранить, закрыть его (можно закрыть и bCAD), а, затем, вновь открыть, то расположение окон, виды и масштаб изображения в них и будет точно таким, как и при сохранении.

Убедитесь в этом:

1. Используйте команду Сохранить как в меню Файл и укажите папку для хранения файла.

   Записать на компакт-диск нельзя. Поэтому нужно указать любую доступную Вам для записи папку. Можно дать файлу новое имя.

2. Закройте файл проекта с помощью команды Закрыть меню Файл.

3. Откройте со­хранённый файл проекта. Для этого выберите его в списке, в нижней части меню Файл под номером 1.

4. Убедитесь, что рабочее поле bCAD приняло прежний вид.
