Смещение панелей
В исходном проекте средняя полка установлена на 320 мм выше нижней. Вам предложили сдвинуть её на 48 мм вниз. Используйте стандартный инструмент bCAD Переместить и ввод координат От точки . Точно так же, как Вы указывали положение этой полки при ее создании (см. стр. 124).
Проделайте следующее:
Установите в окне редактирования Вид спереди.
Активизируйте инструмент Пометить. Укажите среднюю полку и все её крепёжные элементы. Помеченные элементы выделяются цветом.
Активизируйте инструмент и убедитесь, что он запрашивает Базовую точку (см. левый нижний угол окна bCAD). Если запрос базовой точки не появился, то вызовите панель настройки (F10), установите флаг Запрашивать базовую точку и перезапустите инструмент Переместить.
Убедитесь, что у Вас включена привязка В узел поверхности и режим Привязка к проекции .

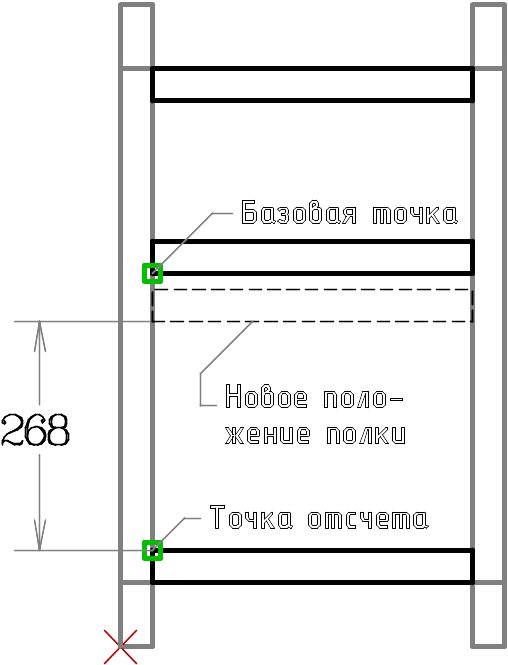

Укажите Базовую точку. Это та точка, положение которой после перемещения, хорошо известно. Например, левый нижний угол полки (см. рис. справа).
Средняя полка тумбы должна занять положение на 268 мм выше нижней. Таким образом, положение ее нижнего угла при отсчете от соответствующего верхнего угла нижней полки по Мировой координатной системе (0, 268, 0).
Наберите на клавиатуре положение (координаты) средней полки (0, 300, 0) и на появившейся панели ввода координат нажмите кнопку От точки . Панель координат исчезнет.
Укажите точку отсчета – верхний левый угол нижней полки (как на рисунке). Вам вновь поможет привязка В узел поверхности.
Полка вместе с крепежом займет новое положение.
Снимите пометку с полки и крепежа. Просто дважды нажмите Esc. Первое нажатие остановит инструмент, второе – снимет пометку со всех объектов.
Для проверки результата можно получить Чертежи деталей боковых стенок тумбы и убедиться, что отверстия под крепёж средней полки в них также сместились и находятся на расстоянии 303 мм от нижней кромки (ранее 351 мм, но на чертеже оно проставлялось от верхней, т.к. она была ближе).
Верхняя полка в проекте установлена точно по границе скругления боковых стенок. Теперь выясняется, что верхнюю полку нужно сместить на 16 мм вниз. Естественно, при этом нужно изменить габариты задней стенки.
Такая операция выполняется с помощью
инструмента Сдвиг
панели Трансформации. Процесс
очень похож на перемещение полки.
Величину сдвига (смещение) точно также
зададим комбинированным способом:
величину с клавиатуры, направление –
мышью.
Сделайте следующее:
Активизируйте инструмент Пометить. Укажите верхнюю полку, все её крепёжные элементы и заднюю стенку. Помеченные элементы выделяются цветом.
Активизируйте инструмент Сдвиг
панели Трансформации.

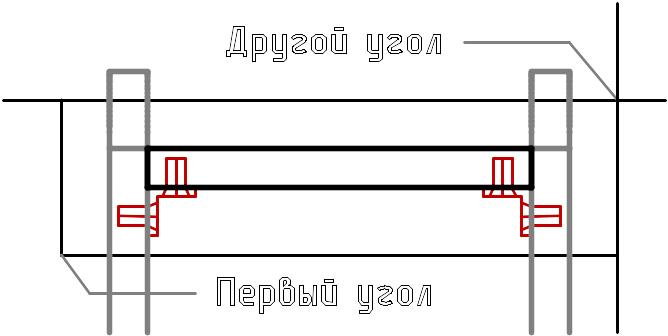

Область сдвига имеет в плане форму прямоугольника. Ее задают двумя точками – противоположными углами.
|
|

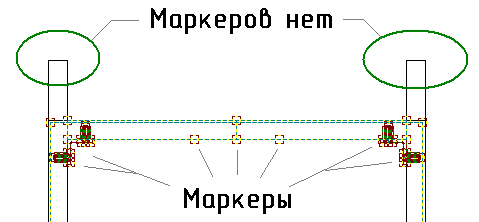

Вершины объектов, которые поедут при сдвиге, bCAD выделяет яркими квадратными маркерами. При правильном выборе области сдвига такие маркеры должны появиться на углах задней стенки, полке, крепеже. Но на вершинах боковых стенок их быть не должно (см. рис. справа)! |
|
Величину и направление сдвига, как и для инструмента Переместить, задают двумя точками.
Укажите в окне редактирования любую точку. Это будет Первая точка.
Введите с клавиатуры координаты @16< (знак "<" – "меньше" крайне важен!). Это означает, что Вторая точка будет на расстоянии 16 мм от первой, а в какой стороне – укажем мышью.
Чтобы указать направление строго вверх, нажмите клавишу Ctrl. Удерживая ее нажатой, переместите курсор мыши вверх и, когда фантом полки прыгнет вслед за ним, щелкните левой кнопкой. Опытные пользователи могут обойтись и без клавиши, а использовать "залипание" курсора.
Полка с крепежом и верхним торцом задней стенки сместится вниз на 16 мм. Запустите Отчёт и убедитесь, что длина задней стенки 520 мм, а не 536 мм.
