Создание эскизов
На многих предприятиях при одноразовых заказах вместо полного комплекта документации используют упрощенные варианты, при которых на один лист распечатывают упрощенные чертежи нескольких деталей изделия. Условно, назовем такие документы эскизами. Инструмент Чертежи деталей позволяет ускорить и такую работу. При этом эскизы получаются в масштабе 1:1, а затем, при печати bCAD вписывает их в заданный размер листа бумаги. Чтобы размерные надписи были видны достаточно хорошо, нужен довольно большой размер букв. При создании размерных надписей на эскизах приложение Чертежи деталей использует Стили размеров панели Измерения bCAD.
Настройте размерные надписи:

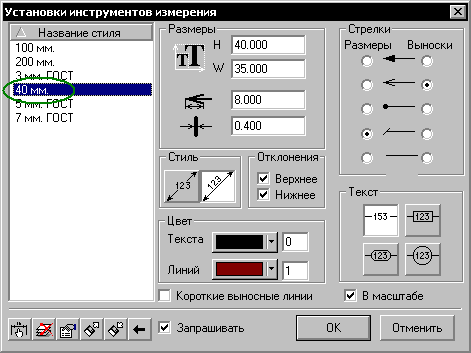

Нажмите кнопку Стили размеров панели Измерения.
В списке слева выберите стиль 40 мм (см. рис. ниже) и нажмите OK.

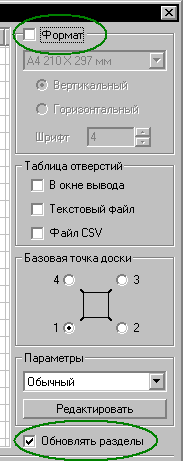

Создайте эскизы:
В результате работы, на экране появятся эскизы деталей. Скорее всего, в окне Вы увидите только малую часть одного из них. Чтобы увидеть всю картину – нажмите Показать всё панели Установки редактора (Ctrl+A). На эскизе показано все то же, что и на чертеже, но отсутствует основная надпись, а ее содержимое вынесено в заголовок, т.е. расположено над изображением панели (см. рис. ниже). |
|
Эскизы панелей тумбы в окне редактирования
Распечатка эскизов
Созданные эскизы можно распечатать на один лист бумаги. При качестве печати современных принтеров такой лист вполне заменяет собой чертежи деталей выполненные на отдельных листах. Перед распечаткой Вы можете подправить чертежи обычными инструментами bCAD, например, Удалить лишние, с Вашей точки зрения, надписи и наоборот добавить нужный 2D текст . Разумно будет Переместить части эскизов, уменьшить пустоты и т.п. Вы можете использовать готовую модель из файла tumba_4_scetch.bdf.
Распечатайте изображение на одном листе:
Убедитесь, что у Вас включена видимость всех чертежей, а видимость остальных разделов отключена ( или F4), режим отображения Только каркас и отключена настройка Толщина линий = 0 (см. Распечатка чертежей стр. 141).

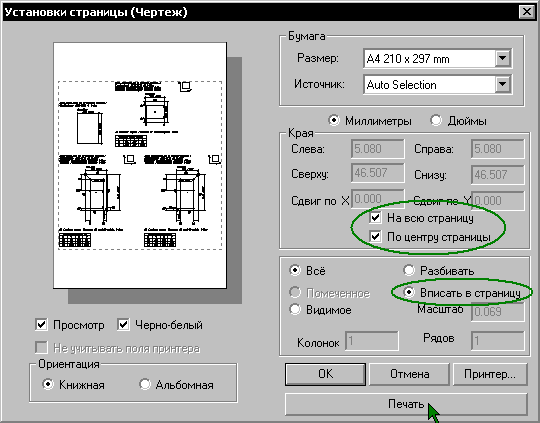

Вызовите диалог Параметры страницы из меню Файлы.
Установите переключатель Вписать в страницу, а так же флаги На всю страницу и По центру страницы.
Нажмите кнопку Печать и в появившемся диалоге, кнопку OK. Ожидайте результат.
№5 – Модификация тумбы
Модификация готовых изделий резко ускоряет разработку новых. Владеющий этими приемами сможет учитывать пожелания заказчика прямо при нем, немедленно демонстрируя результаты.
Выполняя упражнение, Вы узнаете:
Как сместить любую панель предмета на нужное расстояние?
Как быстро изменить габаритные размеры предмета?
Как изменить кромки отдельных панелей?
Как быстро заменить материалы для всего изделия?
Вы опробуете на деле приложения Изменить
деталь
,
Изменить кромки
и Замена материала
,
инструменты
Переместить и Сдвиг
панели Трансформации, а также
средства редактирования приложения
Отчёт
.
Что и как

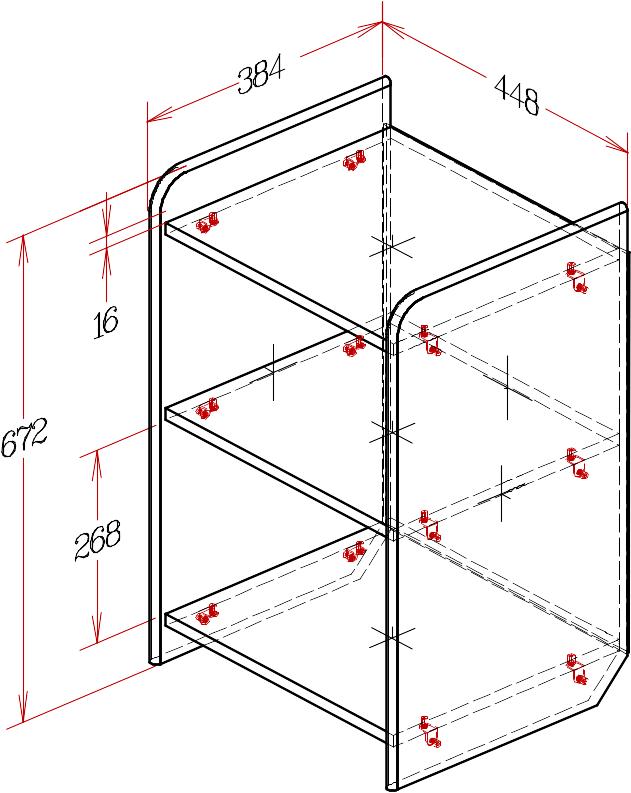

Общий вид проектируемой тумбы представлен на рисунке. На нем проставлены только габариты и те размеры, которые отличают ее от исходной. Чтобы лучше рассмотреть модель, откройте файл tumba_md.bdf (файл можно найти на компакт‑диске bCAD в папке ... \ Primery uchebnika \ tumba).
Отличия от исходной модели в следующем:
Распечатайте эту страницу и посматривайте на нее при выполнении упражнений. |
|
Упражнение выполняют на модели Простая тумба, созданной ранее. Вы можете взять готовую в файле tumba_4.bdf.
