Просмотр чертежей
Теперь в окне видно всё: и 3D модель, и чертежи. Кое-что даже перекрывается. Это не очень удобно. Как правило, требуется рассмотреть или распечатать только чертёжи.
Сделайте видимыми только чертёжи деталей:
Откройте диалоговое окно управления разделами (кнопка Разделы на Панели редактора окна или панели инструментов Установки редактора, клавиша F4).

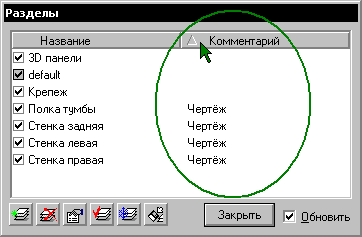

Щелчком мыши по заголовку столбца Комментарий, отсортируйте список разделов (см. рис. справа). Поскольку все чертежи имеют одинаковый комментарий, то в списке они обязательно окажутся рядом. Остальные разделы будут выше или ниже. В нашем случае – выше. Так удобнее отключать их видимость.
Обратите внимание, что текущим является раздел default. Именно у него квадратик с галочкой темно-серый, а у остальных – белый (см. рис. ниже).

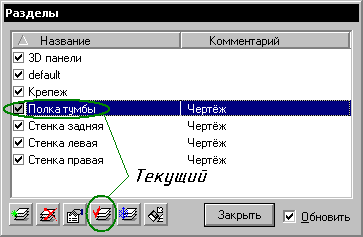

Установите текущим один из чертежей, например, Полка тумбы. Для этого щелкните мышкой по его Названию, затем по кнопке
Текущий (см. рис. ниже). А можно просто двойным щелчком по названию. Теперь его квадратик станет темно-серым.
Сортировка по комментарию
Установка Текущего и выбор нескольких разделов подряд

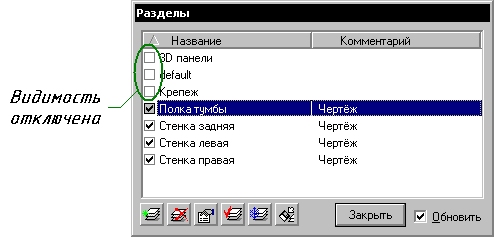

Теперь отключите видимость остальных разделов (не чертежей) – просто снимите галочки перед их названиями щелчками мыши (см. рис. ниже).
Панели и крепеж исчезнут с экрана и на нем останутся только чертежи. Теперь их можно проверять, исправлять и печатать без помех.

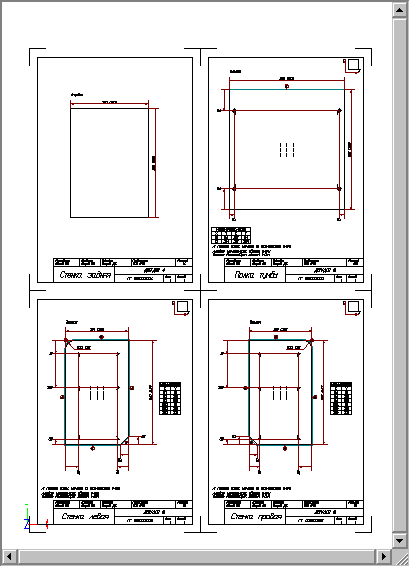

Видно только чертежи
Готовую модель с чертежами можно взять в файле tumba_4_draft.bdf и сравнить ее с Вашим результатом.
|
Основную надпись по ГОСТ готового чертежа редактируйте с помощью приложения Форматы из комплекта ЕСКД. Остальные – стандартными средствами bCAD. |
Распечатка чертежей
При распечатке на бумаге получатся линии всех видимых объектов. Если Вы выполнили предыдущий пункт, то на экране видны только чертежи, и можно приступать к печати. Вы можете использовать готовую модель из файла tumba_4_draft.bdf.
Чтобы распечатать каждый формат на отдельный лист:
Включите режим отображения Только каркас . Именно этот режим предназначен для просмотра и распечатки чертежей с соблюдением толщин линий и наилучшим качеством.

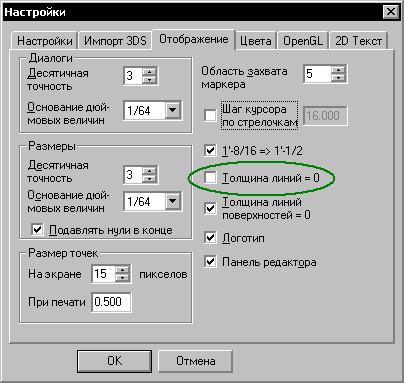

Для чистовой печати, с соблюдением толщин линий, выберите в меню Файл пункт Настройки и, в появившейся панели, перейдите на закладку Отображение (достаточно остановить все инструменты клавишей Esc и нажать F10). Снимите флаг Толщина линий = 0 (см. рис. ниже).
Для экономии тонера при черновой печати этот флаг, наоборот, стоит установить.

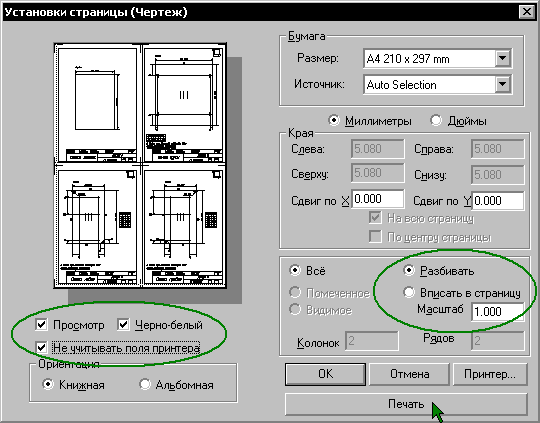

Вызовите диалог Параметры страницы из меню Файлы. На экране появится диалог (см. рис. ниже). На нем Вы сможете установить нужные настройки печати.
Установите размер бумаги A4; Ориентация – Книжная.
Установите переключатель Разбивать и Масштаб = 1. Теперь bCAD будет печатать чертежи в масштабе 1:1 раскладывая их на листы заданного формата (A4).
Включите флаги Просмотр и Не учитывать поля принтера. Установка последнего, позволит получить каждый чертеж на отдельном листе, bCAD выполнит раскладку, как будто принтер может печатать на весь лист, без "мертвых зон" по краю листа.

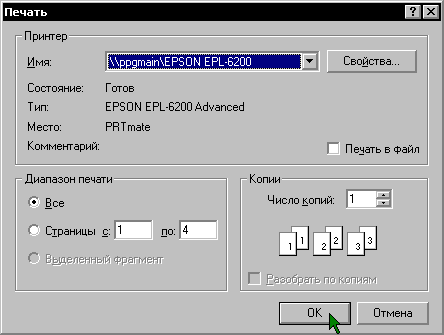

Щёлкните по кнопке Печать. На экране появится диалог управления принтером. Настройте его параметры и отправьте задание на печать (обычно кнопка OK).
