Сохранение отчёта в виде текста

Содержимое таблиц отчета можно записать в стандартный текстовый файл. Нажмите на кнопку Сохранить как текст, в появившемся стан­дарт­ном ди­а­ло­говом окне ука­жи­те файл для сохранения от­чё­та в текстовом фор­мате.

2. Нажмите на кнопку Сохранить как CSV, в появившемся стан­дарт­ном ди­а­ло­говом окне ука­жи­те файл для сохранения от­чё­та в текстовом формате CSV.

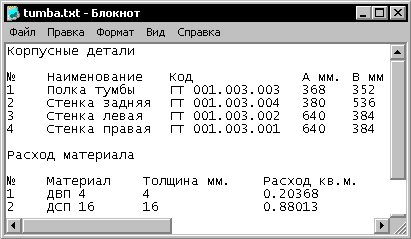

Текстовый отчёт можно про­смот­реть и рас­печатать с помощью лю­бо­го тек­сто­вого редактора, на­при­мер, стан­дарт­ного приложения Блокнот (см. рис. ниже).

№4 – Получение и распечатка чертежей

Упражнение выполняют на модели Простая тумба, созданной ранее. Вы можете взять готовую в файле tumba_4.bdf. Вы­полняя это упражнение, Вы получите ответ на вопрос:

• Как получить эскизы деталей изделия, ко­торые легко довести до рабочих чер­тежей?

Вы опробуете на деле приложение

• Чертежи деталей.

Это при­ло­же­ние позволяет автоматически получить рабочие чертежи де­та­лей и избавит Вас значительной части рутинного труда.

Создание чертежей стандартного формата

Перед выполнением упражнения откройте проект тумбы. Используйте Глав­ное меню пункт Файл/Открыть (Ctrl+O). Это может быть модель, со­хра­нен­ная Вами после предыдущего упражнения, или готовая из файла tumba_4.bdf.

Создайте чертежи панелей для построенной тумбы:

1. Активизируйте приложение Чертежи де­та­лей  .

2. Установить флаг Формат и, в списке ниже выберите A4 210x297. Переключатель переведите в положение Вертикальный.

3. Величина Шрифт = 4 мм. При этой величине текст достаточно хорошо читается и, в то же время, места для надписей обычно хватает.

4. Базовая точка – 1. От этой точки пойдет расчет положений отверстий (присадки).

5. В списке Параметры выберите Обычный. Это один из вариантов исполнения чертежей. В дальнейшем Вы сможете сами настроить один или несколько вариантов исполнения по своим стандартам, а сейчас воспользуйтесь готовым.

Щёлкните по кноп­ке Создать. Окно при­ло­жения ис­чез­нет, на экране появится ин­ди­катор хода процесса, а в ок­не ре­дак­ти­ро­вания будут постепенно появляться чер­те­жи деталей.

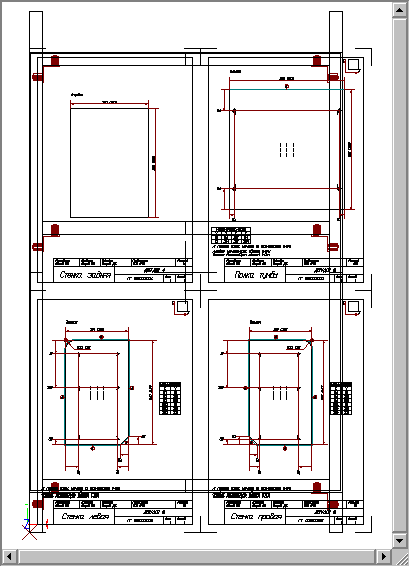

Чертежи появляются в первой четверти плоскости XOY Мировой ко­ор­ди­нат­ной системы, т.е. все объекты чертежей име­ют координаты X>0, Y>0, Z=0. Каждый чертёж размещается в отдельном разделе с име­нем «XXX», где «XXX» — Наименование детали и комментарием Чертёж. В качестве имени раздела для чертежа панели можно использовать: а) Наименование панели, б) Код панели и в) Наименование панели + Код панели. Вариант выбирают при настройке Параметров на закладке Форматы. Чтобы увидеть все построенное: Установите в окне редактирования Вид спереди  (Ctrl+F). Нажмите кнопку Показать всё  панели Установки ре­дак­тора (Ctrl+A).

Вместе с моделью аккуратно уложены её чертежи.
