Создание и просмотр отчёта

Упражнение выполняются на модели Простая тумба, созданной ранее. Вы опробуете на деле приложение комплекта bCAD Мебель: Отчёт  .

Перед выполнением упражнения откройте проект тумбы. Используйте Глав­ное меню пункт Файл/Открыть (Ctrl+O). Это может быть модель, со­хра­нен­ная Вами после предыдущего упражнения, или готовая из файла tumba_2.bdf.

Активизируйте приложение Отчёт  (Не путать с одноимённым ин­стру­мен­том меню Файл!). В появившемся запросе Тип объектов, установите переключатель в положение Все и нажмите кнопку OK. Теперь приложение соберет информацию обо всех деталях модели не зависимо от видимости разделов и пометки. Поскольку в модели нет сборок, то состояние флага Разбирать сборки значения не имеет. И все-таки его лучше снять. Сбор информации пройдет быстрее.

3. На экране по­я­вится панель приложения, открытая на за­клад­ке Корпусные детали. Просмотрите ин­фор­мацию в окне. Используйте горизонтальную полосу прокрутки для просмотра информации, которая не поместилась в окне. Окно отчета можно растягивать и уменьшать.

4. Просмотрите сведения, приведенные на закладках Расход материалов, Материал платей, Кромки и крепежные детали. Остальные закладки пусты, т.к. в модели нет профильных деталей и комплектующих.

Переименование и изменение кода корпусных деталей

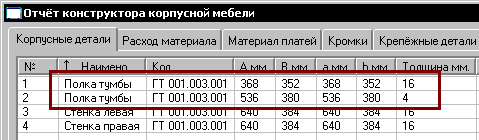

Обратите внимание, что в списке имеется две детали под именем Полка (вы­де­ле­но красным прямоугольником). Одна из них имеет толщину 16 мм – это и есть настоящая полка. Толщина другой детали 4 мм. Конечно, это задняя стен­ка тумбы. Вспомните, её специально назвали неправильно.

Приложение Отчёт  позволяет исправить эту ситуацию прямо в таблице. Изменить можно как Наименование, так и Код детали.

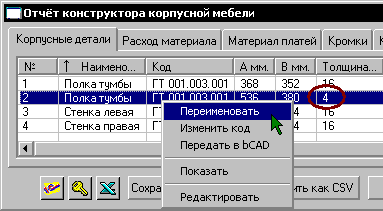

Исправьте имя панели: Переключитесь на закладку Корпусные детали. Установите курсор мыши на строчку с названием панели (Полка тумбы с толщиной = 4 мм) и щёлкните пра­вой кнопкой мыши. На экране появится контекстное меню.

Выберите в контекстном меню пункт Пе­ре­и­ме­но­вать. Меню исчезнет, а имя па­нели выделится красным цветом. Наберите на клавиатуре новое имя панели Стен­ка задняя и нажмите Enter.

Шаг 3

Шаг 4

Деталь в списке получила новое имя. Таким способом можно поочередно пе­ре­и­ме­но­вать несколько деталей.

Через контекстное меню можно изменить и Код детали. Многие предприятия используют для каждой детали уникальный код. Если при построении модели, Вы следовали всем указаниям, то не задавали коды деталей и они одинаковы.

Используя контекстное меню, задайте деталям тумбы уникальные коды:

Стенка правая – ГТ 001.003.001, Стенка левая – ГТ 001.003.002, Полка тумбы – ГТ 001.003.003 и Стенка задняя – ГТ 001.003.004.

Однако изменения произошли только в списке при­ложения. В модели, по которой отчет получен, панели имеют прежние имена и коды. Вы можете распечатать или экспортировать такой отчет, закрыть приложение и … начинать сначала. При следующем запуске приложения Отчёт  вы получите то, с чего начали и сможете задать новые имена и коды. Это бывает удобным. Иногда.

Как правило, нужно чтобы детали модели тоже получили новые значения.

Чтобы внесённые изменения отразились в проекте bCAD:

Вновь активизируйте контекстное меню (щел­чок правой кнопкой мыши по лю­бо­му мес­ту списка). Выполните пункт меню Передать в bCAD. Изменения списка будут внесены в мо­дель, и на экране появится окно с со­об­ще­ни­ем: "Операция завершилась ус­пешно". Щёлкните по кнопке OK окна сообщения, и оно исчезнет.

Убедитесь, что изменения произошли. Для этого завершите работу приложения (кнопка Закрыть) и вновь запустите его. Посмотрите на имена панелей. У Вас должна быть одна строчка Полка тумбы и одна Стенка задняя, а коды деталей должны соответствовать заданным.
