Размножение крепежа

Конечно, теперь можно вставить крепеж на вторую сторону полки и даже на остальные полки, но, для тренировки, получим остальной крепеж при помощи инструментов Зеркально отразить  и Копировать  панели Трансформации. Эти приемы эффективны на сложных моделях и здесь применены в учебных целях.

Зеркальное отражение на вторую сторону

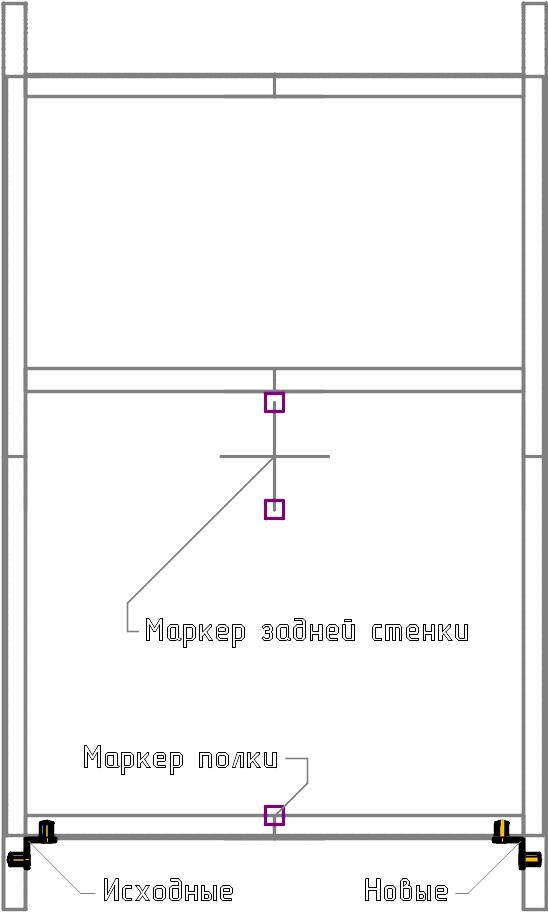

Крепёжные элементы полки на виде спереди расположены сим­мет­рично. Получите их инструментом Зеркальное отражение. В качестве на­чальной и конечной точки линии зеркального отражения указывайте кон­цы маркера задней стенки.

  1. Установите Вид спереди (Ctrl+F) и активизируйте инструмент По­ме­тить.

  2. Щёлкните мышью по изображению крепёжного элемента. Поскольку на этом ви­де проекции переднего и заднего элементов совпадают, то выбраны будут оба. Помеченные элементы будут выделены цветом.

    Если Вы случайно пометили лишний объект, например, стенку, снимите с него пометку. Не прерывая работу инструмента По­ме­тить, на­жмите клавишу Ctrl и удерживая ее нажатой щелкните по линии помеченного объекта. Пометка будет снята и цвет изображения объ­екта восстановится.

  3. Активизируйте инструмент Зеркальное отражение.

  1. Убедитесь, что инструмент не только создаст новые объекты, но и сохранит исходные. Для этого вызовите настройки (F10) и снимите флаг Удалить исходный объект (если он стоит, конечно).

  1. Включите привязку В вершину отрезка.

  2. Укажите Начало линии зеркального отражения – нижний конец маркера зад­ней стенки. Можно, также использовать конец маркера одной из полок, например нижней.

  3. Укажите Конец линии зеркального отражения – верхний конец маркера зад­ней стенки. Можно, также использовать конец маркера другой полки, например верхней.

На правой стороне полки появятся новые уголки. Они будут расположены зеркально исходным.

Копирование крепежа на остальные полки

Крепёж на нижней полке расставлен. На остальных полках он размещен точ­но также. Поэтому просто скопируем его с нижней полки на остальные. Исходное и новое положения ба­зовой точки – это соответствующие точки рёбер полок. Операцию можно выполнять как на виде спереди, так и на видах слева и справа. Поскольку по стандартному ви­ду трудно сказать, к ближнему или дальнему ребру произошла при­вязка в узел поверхности, то включим При­вяз­ку к проекции  .

Шаг 5

Шаг 6

Скопируйте крепеж на остальные полки:

  1. Пометьте весь крепёж нижней полки. Удобно будет выбрать объекты рамочкой слева на право.

  2. Убедитесь, что привязка В узел поверхности включена.

  3. Если Вы бу­де­те ука­зывать базовые точки на Виде спереди, то включите режим При­вяз­ка к проекции. Индикатор-маячок привязки, в этом режиме, будет зеленого цвета.

  4. Активизируйте инструмент Копировать.

  5. В качестве Базовой точки укажите верхний левый угол ниж­ней полки.

  6. Укажите Новое положение базовой точки – верхний ле­вый угол средней, а затем верхней полки.

Построения закончены. Сохраните результат (Меню Файл / Со­хра­нить или кнопка или клавиши Ctrl+S).

№3 – Получение отчёта

Выполняя это упражнение, Вы получите ответ на вопрос:

  • Как получить информацию о составе секции, необходимую для разработки спе­цификации и экономических расчётов?

Используем приложение Отчёт  . Оно собирает информацию не­по­средственно из модели, по­зво­ля­ет просмотреть её, вставить в электронную таблицу MS Excel и записать в тексто­вый файл в разных форматах. Первый формат (текст с та­бу­ля­ци­ей) приспособлен для оформления данных в таблицу MS Word. Второй – фор­мат CSV (величины разделённые запятыми) – для последующего им­пор­та в различные программы и базы данных. Упражнение выполняют на модели Простая тумба, созданной ранее. Вы можете взять готовую в файле tumba_3.bdf.
