Добавление нового типового крепежа
Хотя эти элементы крепежа для приложения являются типовыми, точно такого комплекта в поставляемом с bCAD списке нет. Есть все компоненты, но в комплект они не собраны.
Добавьте комплект уголок ФС 21, винты М4х10 ГОСТ 17475-80 с гайками-футорками М4 в список крепежа.

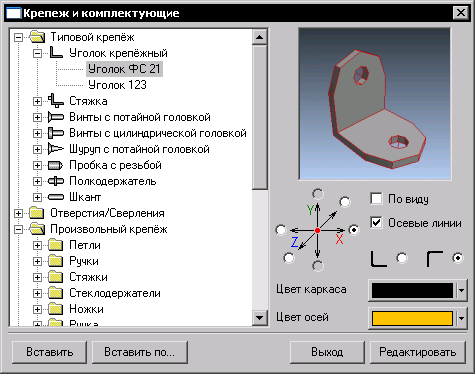

Запустите приложение Крепёж . На экране появится диалоговое окно Стандартные элементы.

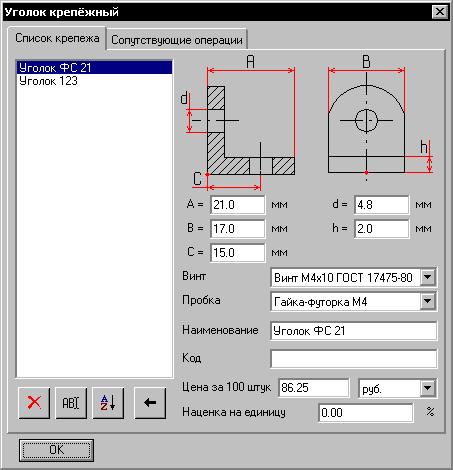

Выберите в списке Фурнитура пункт Уголок крепёжный и щёлкните кнопку Редактировать. На экране появится окно редактирования свойств соответствующего типа деталей (см. рис. ниже).
Выберите в списке элементов (слева) Уголок ФС21. В списке Винт – Винт М4х10 ГОСТ 17475-80, Пробка – Гайка‑футорка М4.
Нажмите кнопку
Записать, и Ваша информация будет внесена в базу данных стандартных элементов.
Теперь вместе с уголком ФС 21 автоматически будут вставляться указанные винт и пробка.
Щёлкните по кнопке OK. Окно редактирования исчезнет, а на экране вновь окажется окно Стандартные элементы.
Необходимый крепёжный комплект готов к применению.
Расстановка по полке
На одну сторону полки устанавливают два уголка. Расстояние от конца торцевой поверхности не должно быть меньше 64 мм. Самый удобный способ, воспользоваться автоматической расстановкой – Вставить по… (панели) приложения Крепёж . Вначале на левую, затем, на правую. Можно и наоборот.
|
|

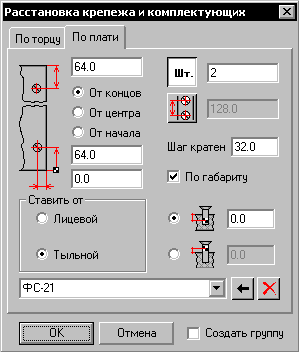

Переключатель видов расстановки в положение От концов, переключатель Ставить по в положение Тыльная.
|
|
|

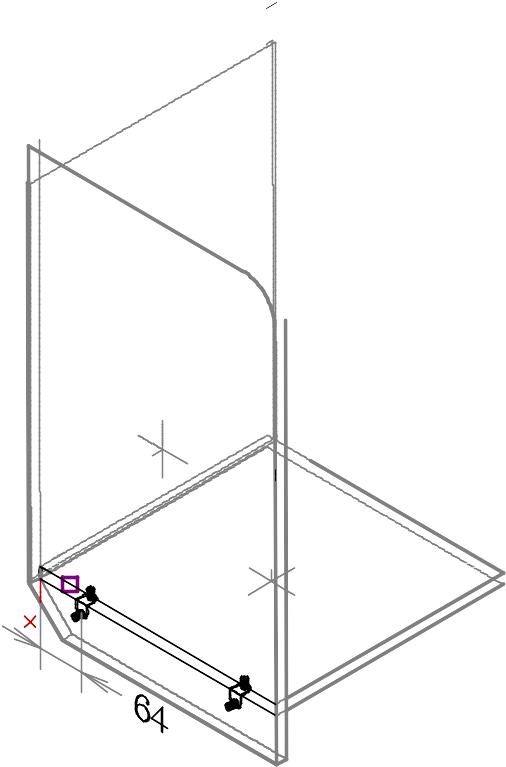

Уголок, вместе с соответствующими винтами и пробками, будет установлен в модель точно к левому нижнему заднему углу полки.
|
Завершите работу приложения Крепёж (клавиша Esc, затем кнопка Выход).
Таким способом нам удалось правильно установить положение опорных плоскостей уголка. Они прижаты к соответствующим панелям тумбы. Расстояние от краев панелей и кратность расстояния между уголками гарантируется. Но если Вы неправильно указали положение тыльной стороны полки, то уголки окажутся сверху. В таком случае, надо исправлять положение стороны. О том, как можно исправить или изменить панели, Вы узнаете дальше.
