Основы работы с предметами корпусной мебели

Следующая серия упражнений охватывает полный цикл работы с изделием: построение модели, генерация различных документов и модификация изделия. Все упражнения построены на простом проекте тумбы (см. рис. справа). Перед выполнением упражнений Вы можете по­смотреть на готовые моделиIDT_0035. Они находятся по ссылке tumba.bdf – результат упражнения №1 и tumba_md.bdf результат упражнения №4, (если ссылки не работают, файлы можно найти на компакт‑диске bCAD в папке ... \ docs \ Primery uchebnika \ tumba). Вы получите ответы на сле­дующие вопросы:

• Как быстро скомпоновать мебельную сек­цию, сос­тоящую из набора простых до­сок (панелей) и расставить в ней элементы кре­пежа. Как получить эскизы де­талей изделия, ко­торые легко довести до рабочих чер­тежей.

• Как получить информацию о составе секции, необходимую для разработки спе­цификации и экономических расчётов.

• Как просто и быстро изменить построенную ранее модель.

Вы опробуете на деле основные инструменты комплек­та bCAD® Мебель: Прямоугольная панель   , Крепёж  , Чертежи деталей  , Отчёт  ,

а также стандартные инструменты bCAD: Копировать, Зеркально отразить и Пе­ре­ме­стить.

№1 – Построение простейшей тумбы

В этом упражнении Вы самостоятельно построите модель ме­бель­ного предмета – простейшей тумбы. Соберете ее из панелей и расставите в ней крепеж.

Перед выполнением урока, распечатайте эту страницу. Пусть она лежит у Вас на столе рядом с монитором.

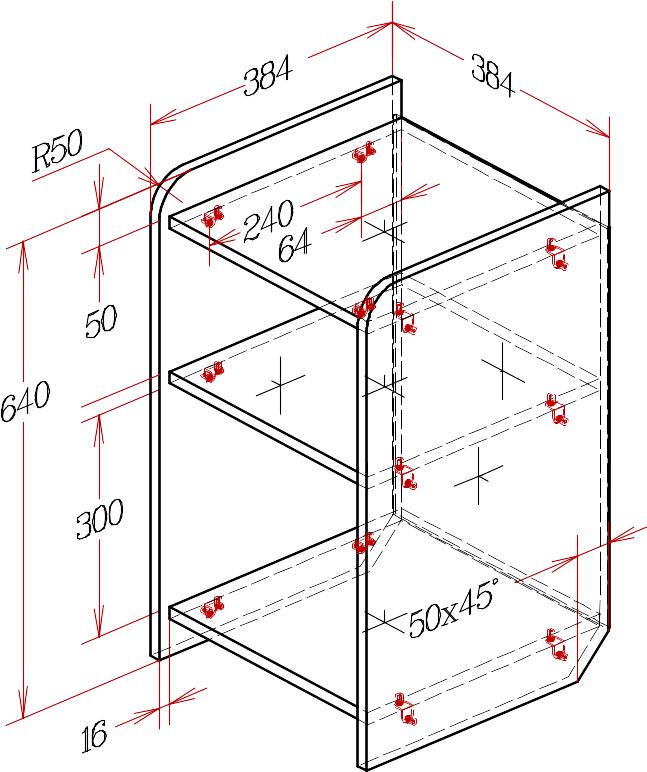

Общий вид создаваемой тумбы пред­ставлен на рисунке. Чтобы лучше рас­смотреть её, откройте файл tumba.bdf, а эту страницу – распечатайте и посматривайте на нее при выполнении упражнений.

Тумба состоит из двух боковых стенок, од­ной зад­ней стенки и трёх полок. Все де­та­ли, за исключением зад­ней стенки, вы­пол­нены из ЛДСП толщиной 16 мм. Зад­няя стенка — из ДВП толщиной 4 мм.

У боковых сте­нок задние нижние углы сре­заны (под плинтус), а верхние пе­ред­ние – скруг­ле­ны. Остальные детали имеют в плане форму пря­мо­у­голь­ника. Передние кром­ки полок утоплены от­но­си­тель­но пе­ред­них кро­мок боковых сте­нок на тол­щи­ну листа материала.

Для соединения крышки, дна, полок и боковых стенок использованы уго­лок ФС 21, винты М4х10 ГОСТ 17475-80 с гайками-футорками М4. Задняя стен­ка прибита гвоздями.

Для удобства габаритные размеры выбраны крат­ными толщине ЛДСП = 16 мм.

Подготовка к работе

1. Запустите bCAD, создайте новый файл и включите Выравнивание По сет­ке с шагом, равным 16 мм. Для этого используйте инструмент Сет­ка панели Установки редактора (клавиша F7).

2. Установите Вид спереди (Ctrl+F), а рабочее поле чертежа разместите так, чтобы начало отсчёта Мировой системы координат находилось вбли­зи ле­вого нижнего угла Окна редактирования.

3. Установите Масштаб построения 1:1 и Превышение = 0. Используйте ин­стру­мент Рабочие параметры редактора панели Установки ре­дак­то­ра (клавиша F5).

4. Установите необходимые параметры системы координат: Тип – Де­кар­то­ва, Уг­лы – градусы, Расстояния – миллиметры, Начало системы коор­ди­нат – Абсолютное. Используйте инструмент Координаты панели Уста­новки редактора (F6).

Удобно наблюдать за ходом построения в окне, вид в котором подобен стан­дартной изометрической проекции. Откройте для модели еще одно окно (Новое окно ) и установите Именованные точки зрения  (F9), вид "Изометрия 1" или "Изометрия 2".
