Тени в инструменте "Тонирование "

Инструмент Тонирование позволяет управлять образованием теней для высококачественных методов Трассировка лучей и Фонг. Они позволяют легко осуществить общую и местную подсветку закрытых участков модели, избавиться от излишнего затенения. Тени можно отключать полностью, а при использовании метода Трассировка лучей можно оставить тени только от направленных источников. Для этого на панели Тонирование имеются флаги:

• флаг Тени – включает / выключает тени. Когда этот флаг установлен, 3D объекты и источники света образуют тени в соответствии со своим свойством Отбрасывать тень. Если флаг снят, то тени не образуются вовсе.

• флаг Только от направленных ламп ­– включает / выключает режим, при котором объекты отбрасывают тени только от направленных источников света. Когда этот флаг установлен, 3D объекты и направленные источники света образуют тени в соответствии со своим свойством Отбрасывать тень. Точечные источники тени не дают, как будто у них нет свойства Отбрасывать тень. Если флаг снят, то все источники света дают тени в соответствии со своим свойством Отбрасывать тень.

Тонирование методом Фонг позволяет получить тени только от направленных источников.

Если установить флаг Тени и снять флаг Только от направленных ламп, то объекты, имеющие свойство Отбрасывать тень, будут отбрасывать тени от всех источников света имеющих свойство Отбрасывать тень. Во всех версиях bCAD младше 3.8 использовался только такой метод.

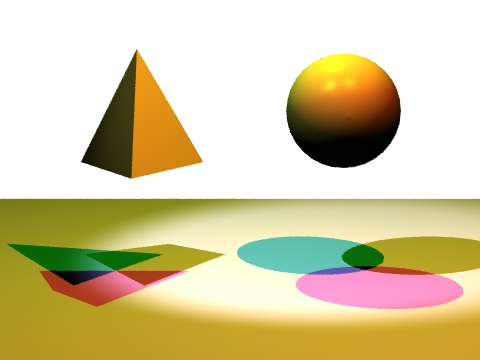

Пример тонирования модели ton_3.bdf при таких установках приведен ниже, на рисунке Все тени. Флаг Отбрасывает тени у всех объектов и источников света установлен. В инструменте Тонирование : флаг Тени установлен, а флаг Только от направленных ламп – снят. Каждый объект отбрасывает тени от всех источников и, следовательно, дает три тени.

Все тени	Тени только от направленных источников

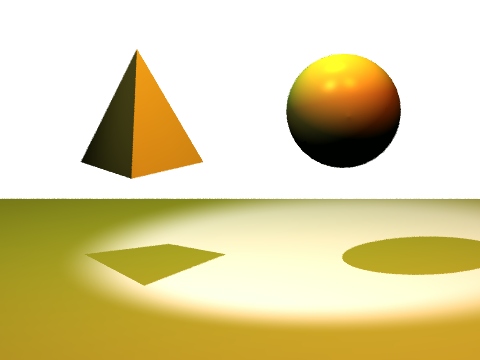

По той же модели можно получить изображение, показанное на рисунке Тени только от направленных источников. Флаг Отбрасывает тени у всех объектов и источников света установлен. В инструменте Тонирование : Тени, и флаг Только от направленных ламп установлены. В результате тень от точечного источника отсутствует, и каждый объект отбрасывает только одну тень – от направленного источника света. Таким способом можно подсветить сцену, не создавая лишних теней. Получается имитация общего рассеянного освещения.

И, наконец, можно получить изображение, в котором нет теней от объектов. Есть только участки поверхности с меньшей освещенностью.

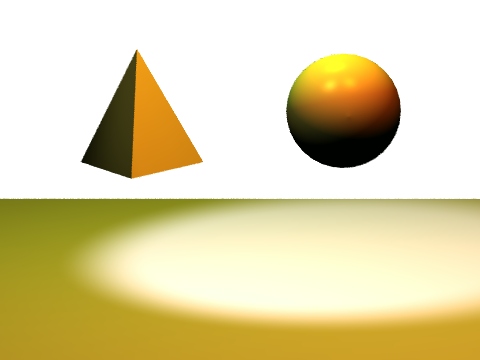

Тени выключены

Флаг Отбрасывает тени у всех объектов и источников света установлен. В инструменте Тонирование : флаг Тени снят, а флаг Только от направленных ламп – недоступен. В результате тени отсутствуют. Все объекты "пропускают" свет сквозь себя. Такой вариант позволяет лучше показать внутреннее устройство сложной пространственной конструкции или сцены.
