Создание поверхности
Поскольку для разных частей головы достаточно разной подробности сетки, то поверхность составили из двух частей: основной поверхности головы и носа. Соответственно имеется два набора сечений. Параметры разбиения сетки, при создании поверхностей задают одинаковые, но размеры носа существенно меньше и размеры ячейки сетки оказываются заметно меньше, а, значит и форма точнее.
Основная поверхность
Используйте соответствующий набор контуров. Видимость раздела Комментарии можно выключить ( или F4), чтобы его объекты не мешали указывать линии сечений.
Постройте основную поверхность головы:
Установите удобную точку зрения. Можно использовать Именованные точки зрения панели Установки редактора (клавиша F9)и выбрать вид 1. Он специально подобран с этой целью.
|
|
Нос
|
|
|

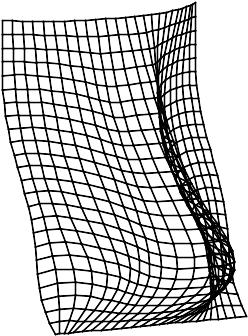

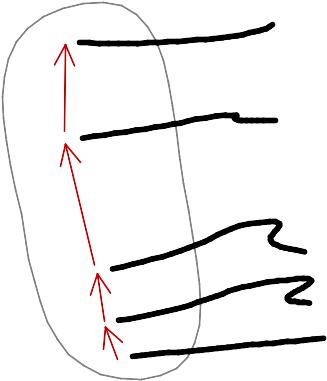

Затем, используя те же инструменты, создайте поверхность носа. Просто повторите предыдущие операции с набором контуров из секции “Нос”. Линии контура для инструмента Покрытие указывайте с одной стороны, например, с той, которая обрисована линией. |
Если Вы уверены в своих силах, можете попытаться создать более сложную модель головы с элементами лица: глазами, волосами и ртом. В этом случае Вам понадобится другая, более детальная сетка шаблона из файла head_1.bdf. Если Вы используете более детальный шаблон, повторите операцию построения поверхностей для остальных объектов – волос, рта и глаз.
После того, как все поверхности созданы, необходимо собрать их вместе.
Сборка элементов
Сборка (совмещение) элементов выполняется в два этапа. На первом, выставляют ось симметрии носа по середине лица, т.е. сдвигают его только вдоль оси X. На втором - накладывают его на лицо и, одновременно, выставляют его положение носа по высоте. Смещения идут в плоскости XOZ.
На первом шаге можно воспользоваться
тем, что обе поверхности осесимметричны,
по сути нужно выровнять положение этих
осей симметрии по X, и применить
приложение Выравнивание По габаритам
.
На втором – придется применить
универсальный инструмент Переместить
панели Трансформации. Для точности
совмещения, следует использовать
привязку В узел поверхности
.
Выполнять сборку будет значительно
удобнее, если на экране будет виден
результат сразу с нескольких направлений.
Вы можете открыть несколько Новых
окон редактирования для этой же модели,
разместить их на экране удобным для
Вас способом и установить в каждом из
них свое направление вида и свой режим

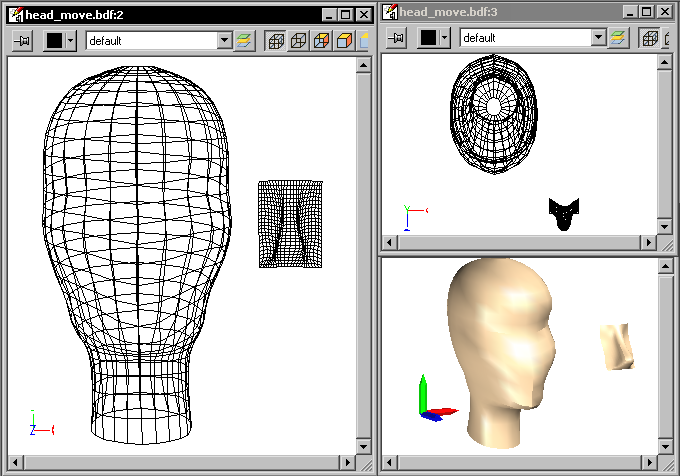

отображения. Например, на рисунке ниже,
показан вариант, когда в одном окне
выставлен Вид спереди
,
в другом – Вид сверху
,
а в третьем – вид с произвольного
направления, причем режим отображения
в нем Без каркаса
.

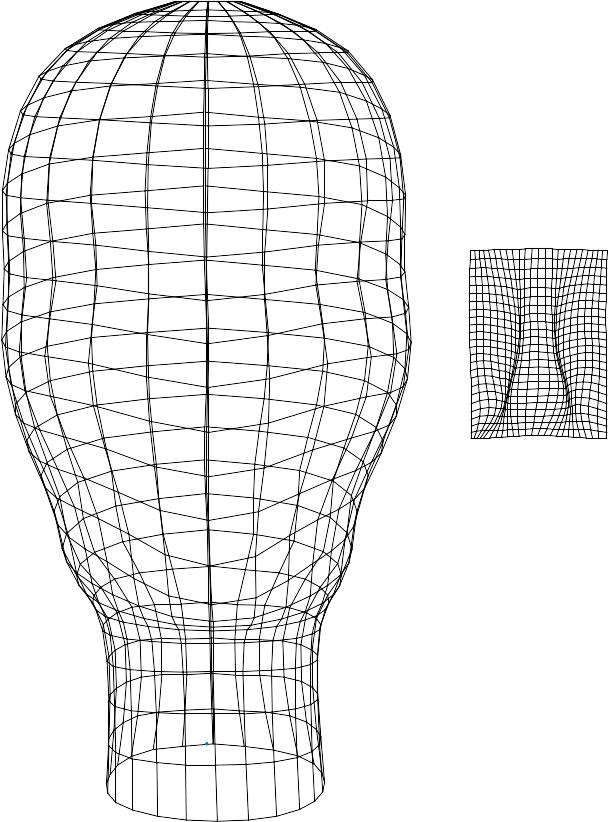

Установите нос по середине лица:
Установите в рабочем окне Вид спереди . Именно на нем лучше всего будут видны результаты.
Вызовите приложение Выравнивание По габаритам .
Укажите основную поверхность головы в качестве объекта, относительно которого будет производиться выравнивание.
Укажите поверхность носа в качестве объекта для выравнивания и нажмите клавишу Esc. Поскольку ровнять нужно только ее и больше ничего не нужно.

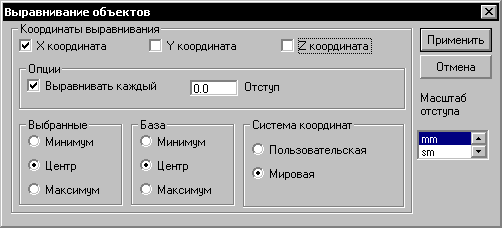

На экране появится диалог настройки Выравнивание объектов (см. рис ниже).
Выравнивать будем исключительно по координате X. Поэтому установите флаг X координата, а флаги Y координата и Z координата – снимите.
Значение флага Выравнивать каждый роли не играет, т.к. объект один – нос, а вот величина Отступ, конечно, установите = 0, при этом Масштаб отступа безразличен. Переключатели Выбранные и База переведите в положение Центр. Именно они зададут центрирование объектов. Переключатель Система координат в положении Мировая обеспечит Вам правильный результат на любом виде, в положении Пользовательская – только на виде спереди или сзади.

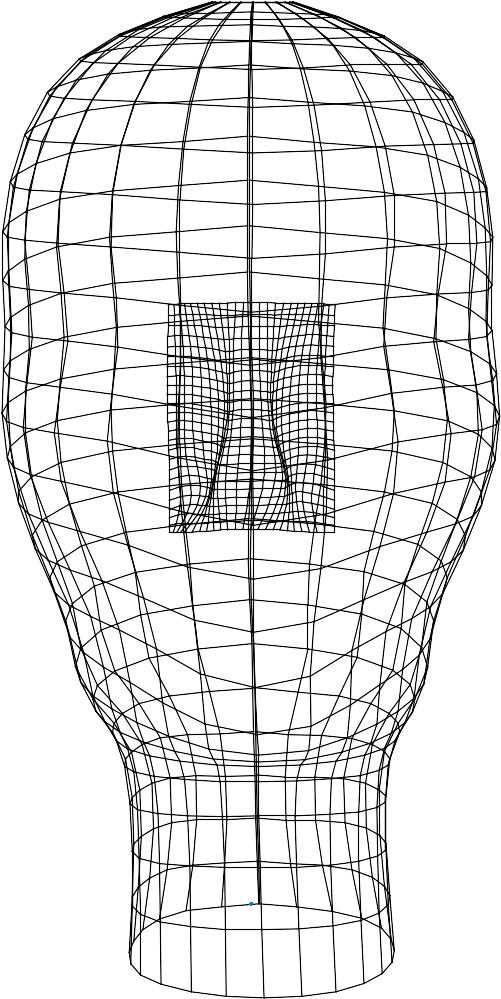

Панель исчезнет. Нос займет нужное положение (см. рис. справа).
|
|
|
|

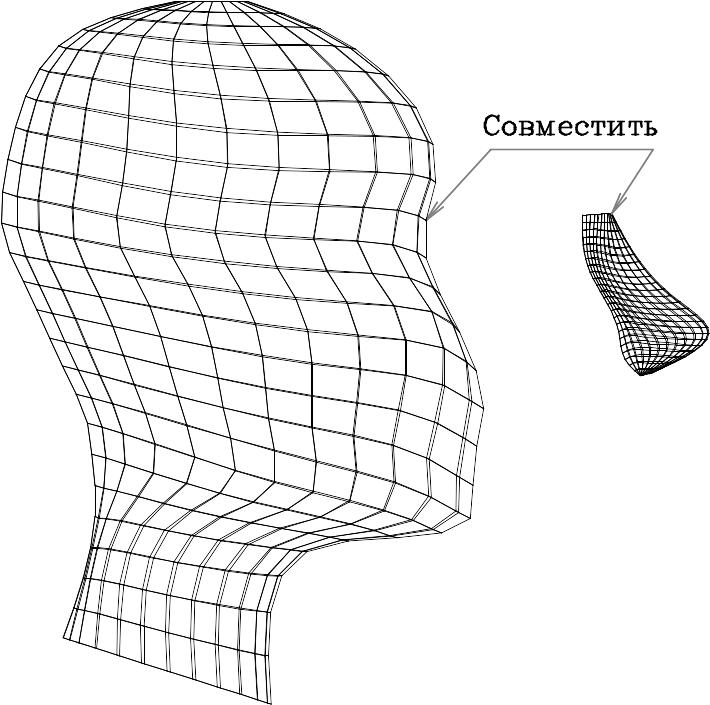

Осталось наложить нос на лицо. Для этого нужно переместить нос, чтобы совпали показанные на рисунке точки (см. ниже). Поэтому инструмент Переместить нужно использовать с запросом Базовой точки. Перемещение должно идти строго параллельно плоскости симметрии головы, поэтому удобно выполнять его на виде слева или справа. Привязка В узел поверхности обеспечит совпадение точек. Режим Привязка к проекции гарантирует, что смещение произойдет строго параллельно плоскости вида. Далее приведено пошаговое описание. Постарайтесь обойтись без него.
|
|
Наложите нос на лицо:
Сначала измените точку зрения на Вид спереди (Ctrl+F).
Активизируйте инструмент Переместить панели Трансформации и укажите нос.
Убедитесь, что инструмент работает с запросом базовой точки. Для этого вызовите его панель настройки (F10 или средняя кнопка мыши). Флаг Запрашивать базовую точку должен быть установлен. Если нет – установите и вновь запустите инструмент.
Включите режим Привязка к проекции и привязку В узел поверхности .

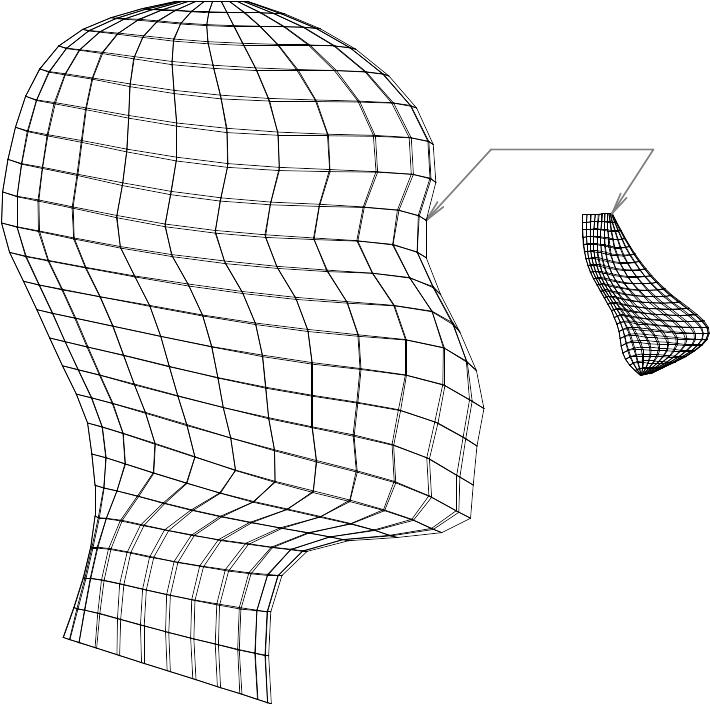

С помощью привязки укажите точку носа (см. рис выше).
Поймайте курсором, с помощью привязки, соответствующую точку головы и щелкните левой кнопкой мыши. При движении курсора за ним будет следовать фантом (тонкое мерцающее изображение) носа, а после щелчка нос сам перепрыгнет на указанное место.
Нажмите Esc или щёлкните правой кнопкой мыши, чтобы прервать работу с инструментом перемещения.
Закончив перемещение, проверьте совпадение объектов. Для этого внимательно осмотрите объект с разных направлений в режиме отображения Без каркаса .
Теперь, когда Вы создали и совместили поверхности, настало время их раскрасить.
