Сложные поверхности

В этом уроке изучаются принципы построения поверхностей сложной формы. Такие поверхности создают при помощи инструментов Покрытие  (шаблонов) и Поверхность по сечениям  на основе заранее построенных инструментами контурных объектов. Контуры-шаблоны состоят из обычных 2D объектов. Строят шаблоны при помощи инструментов панели Черчение. Урок состоит из двух упражнений. В первом Вы построите поверхность-переходник из квадратного сечения в круглое. Во втором, на основе готовых сечений, создадите поверхность головы человека. Файлы, которые требуются для выполнения упражнения, находятся в папке ...\ docs \ Primery uchebnika \ Slozhnye poverhnosti диска bCADа.

Переходник

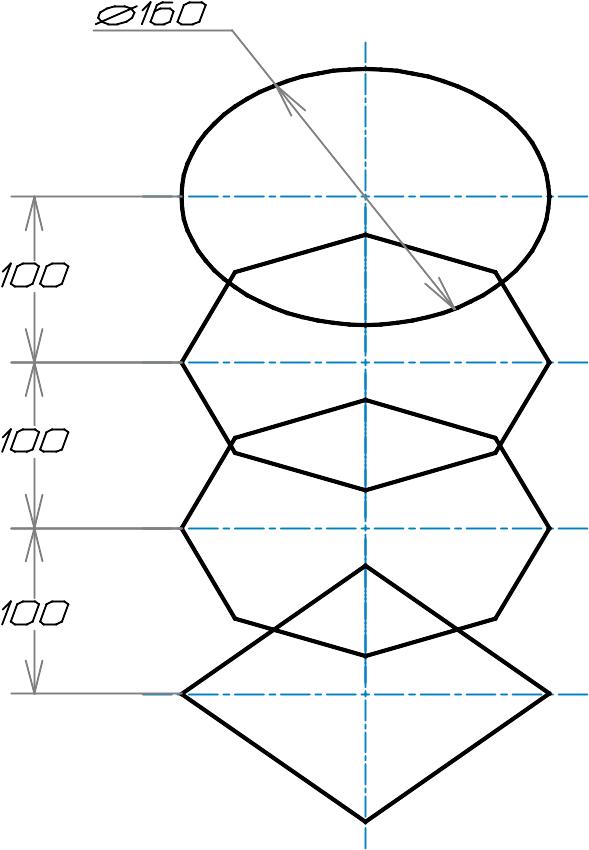

В этом упражнении нужно построить поверхность переходника от трубы с квадратного сечения к круглому. Результат можно посмотреть в файле pipe_1.bdf. Для тренировки, между квадратом и окружностью вставлены еще и два промежуточных шестиугольных сечения. Все сечения вписаны в окружность 160 мм. Поэтому будет удобно использовать инструмент Правильный многоугольник . Поскольку сечения лежат в параллельных плоскостях на одинаковом расстоянии = 100 мм, то удобно будет построить их на виде сверху, изменяя Превышение (F5).

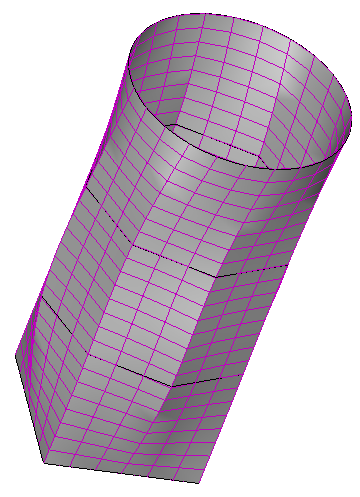

Внешний вид	Сечения

Постройте набор сечений:

Создайте новую модель и установите в окне редактирования вид спереди  . Активизируйте инструмент Рабочие параметры редактора  панели Установки редактора (можно просто нажать F5). На экране появится одноименное окно настройки.

3. Убедитесь, что установлено Превышение = 0 и нажмите OK.

   Возьмите инструмент Правильный многоугольник панели Черчение. Вызовите настройку инструмента клавишей F10 или средней кнопкой (колесиком) мыши. Установите количество Сегментов = 4, вариант построения по описанной окружности, т.е. размер многоугольника за­да­ёт­ся радиусом описанной  вокруг него окруж­ности и нажмите кнопку OK.

4. Щелчком левой кнопки мыши укажите положение центра квадрата примерно в середине рабочего окна.

5. Величину радиуса описанной окружности = 80 мм наберите на клавиатуре. Не забудьте нажать клавишу Enter или кнопку OK появившегося диалога.

6. Остановите работу инструмента клавишей Esc или щелчком правой кнопки мыши.

7. Установите Превышение = 100 ( или F5).

8. Вновь вызовите Правильный многоугольник , настройте его (F10 или средняя кнопка мыши) на число сегментов = 8 и нажмите OK.

9. Включите привязку В геометрический центр  и режим Привязка к проекции  . Первая позволит "поймать" точно центр квадрата, режим обеспечит попадание в рабочую плоскость с учетом установленного превышения.

10. Установите курсор мыши на линии квадрата. В центре квадрата появится маячок привязки В геометрический центр зеленого цвета. Щелкните левой кнопкой мыши, не сдвигая ее. Таким образом, Вы указали положение центра многоугольника точно серединой квадрата.

    	Если маячок оказался в другом месте и с другой картинкой – сработала другая включенная привязка – нажмите на клавишу Tab, один или несколько раз. По этой клавише bCAD перебирает все обнаруженные включенные привязки.
    	Если маячок оказался не зеленого, а малинового цвета, значит режим Привязка к проекции  оказался выключен. Включите его. Можно в меню Привязки.

11. Величину радиуса описанной окружности = 80 мм, вновь, введите с клавиатуры (не забудьте Enter или OK).

12. Опять остановите инструмент (Esc или правая кнопки мыши).

13. Установите Превышение = 200 ( или F5).

14. Постройте еще один восьмиугольник. Настройка инструмента не требуется. Центр опять в центре квадрата, радиус описанной окружности, также = 80 мм.

15. Установите Превышение = 300 ( или F5).

16. Постройте окружность. Инструмент Окружность  панели Черчение. Вариант построения По центру и радиусу (F10 или средняя кнопка мыши). Центр и радиус точно так же, как и для восьмиугольников (в центре квадрата, R = 80 мм).

Набор сечений готов. Теперь на него можно "натянуть" поверхность. Примерно как пленку на каркас.

Постройте поверхность по набору сечений:

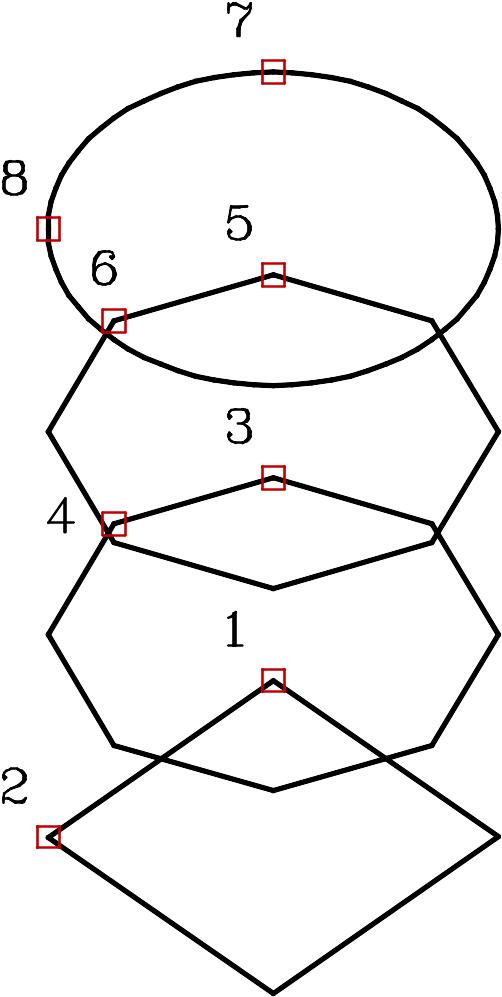

Установите в рабочем окне вид, на котором удобно указывать нужные объекты. Примерно, как показано на рисунке слева. Такой вид достигается, если включить Поворот  , поставить курсор мыши в центр, нажать ее левую кнопку и сместить строго вверх. Активизируйте инструмент Покрытие   панели 3D моделирование. Если панель настройки инструмента не появилась, то вызовите ее (F10 или средняя кнопка мыши). Установите флаг Сглаживать, количество Сегментов Поперек = Вдоль = 24 и нажмите OK. Укажите контур – квадрат – вблизи точки 1 (см. рис. слева). Квадрат будет выделен цветом. Это признак того, что объект вовлечен в построения. Задайте направление обхода вблизи точки 2 (квадрат замкнутый и обходить его от заданной точки можно в двух направлениях). Аналогично укажите следующее сечение в точке 3, направление обхода 4 и т.д. Все объекты автоматически маркируются цветом и их начальные точки соединяются отрезками. Нажмите Esc или щелкните правой кнопки мыши. Инструмент построит поверхность и завершит работу. Осмотрите поверхность с разных сторон.

Упражнение окончено. Теперь можно просто поэкспериментировать. Переместить полученную поверхность в сторону и нанести покрытие на те же сечения, но задавая другие исходные точки и направления обхода.

Ближайшая к позиции курсора при выборе сечения точка ис­пользуется как начальная точка при построении поверхности. Ребро поверхности свяжет ее с соответствующей точкой следующего сечения и пойдет обход.

Голова

В этом упражнении нужно построить поверхность го­ловы человека. Вариант, конечно, упрощенный, но достаточный для оживления сцен. На рисунке Вы видите окончательное изображение модели, которую Вы создадите на этом уроке. Примеры и исходные шаблоны для этого упражнения лежат в папке ...\ docs \ Primery uchebnika \ Slozhnye poverhnosti компакт-диска bCAD. Перед выполнением упражнения, полезно ознакомиться с примерным результатом. Файл head_final.bdf.

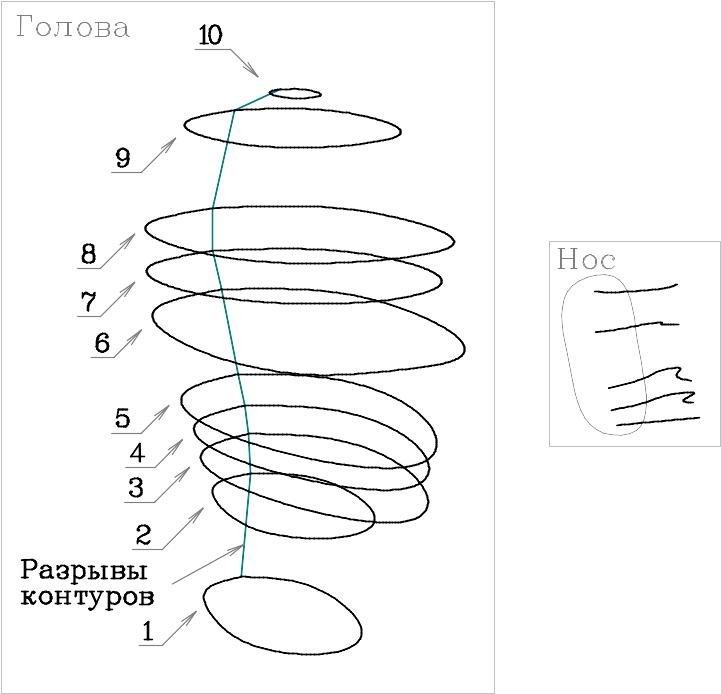

Для сохранения времени и концентрации именно на трёх­мерном моделировании мы воспользуемся готовым набором сечений. Они находятся в файл head_0.bdf. Откройте этот файл и изучите сечения (см. рис. ниже). Они находятся в разделе Контуры. Остальные, иллюстративные объекты – в разделе Комментарии. Осмотрите внимательно контурные объекты.

Все контурные объекты набора представляют собой обыкновен­ные сглаженные кривые. Они получены точно так же, как контур вазы в преды­дущем уроке. Сечения головы имеют разрывы. Это позволяет избежать запроса о направлении обхода. При создании поверхности инструментом Покрытие   построение начинается от ближайшего конца контура, поэтому линии контуров нужно указывать по одну и ту же сторону от разрывов. Чтобы Вам было проще их найти, через концы контуров проведена линия (она только показывает).

После того, как шаблон загружен, можно приступать к построениям.
