Окраска поверхности

Если форма вазы вполне приемлемая, то ее окраска оставляет желать лучшего. Прежде чем получить финальное изображение, необходимо ее окрасить – задать параметры Цвета и материала ее поверхности. Используем инструмент Перекрасить  панели Свойства. Поскольку поверхность вазы состоит из двух поверхностей (боковой стенки и дна), то будет удобно пометить их до начала операции.

Пометьте все объёмные объекты:

1. Выберите инструмент Пометить  панели Стандартная.

2. Переместите квадратик курсора на образующую линию боковой поверхности и щёлкните левой кнопкой мыши — кривая подсветится. Затем переместите курсор на линию сетки основания и щёлкните левой кнопкой мыши ещё раз.

Вы можете пометить оба объекта сразу, если щёлкните левой кнопкой мыши в месте соприкосновения объектов.

Теперь можно красить:

1. Включите режим просмотра Каркас + Материал. Результат будет виден сразу.

2. Выберите инструмент Перекрасить  из панели инструментов Свой­ства.

3. В появившейся панели управления, откройте закладку Текстура.

4. Нажмите кнопку Чтение текстуры  в рамке Образец. На экране появится стандартный файловый диалог Windows.

5. Установите Тип файла: JPEG / JIF Comliant (*.jpg).

6. Откройте папку ...\ docs \Primery uchebnika\vaza компакт диска bCAD и откройте файл MARBLE02.JPG.

Файловый диалог исчезнет, а в поле Название текстуры появится имя выбранного файла (по умолчанию текущее зна­че­ние Нет), а в окне предпросмотра, в правом верхнем углу, изображение текстуры.

7. Переключитесь на закладку Поверхность и установите значения Яркость блика = 70 %, Размер блика = 30 %, Зеркальность = 10 %. Значения Прозрачность = Яркость = Зернистость = 0. Преломление для непрозрачных объектов роли не играет, но поставьте = 1. Выберите Сглаживание = По углу, значение Угол = 30°. Флаг Цветной блик – отключен, а Отбрасывает тени – включен.

8. По окончании задания свойств материала нажмите кнопку OK.

9. В поя­вившейся панели управления “Что изменить?” проверьте состояние флагов. Установите все отключенные. Все галочки должны быть установлены.

10. Снова нажмите OK для подтверждения всех изменений.

11. Осмотрите вазу со всех сторон и убедитесь, что как боковая поверхность вазы, так и ее дно окрасились.

12. Снимите пометку со всех объектов (дважды нажмите Esc).

Предварительный осмотр модели

Линии сетки поверхности (линии каркаса), в ряде случаев, мешают восприятию модели. В процессе работы эти линии помогают выбирать объекты и позиционировать их в пространстве. Работать без них сложно, но вот смотреть – легко.

Осмотрите модель в режиме Без каркаса:

1. Включите режим отображения  Без каркаса. Каркасные линии исчезнут и Вы увидите чистое изображения вазы.

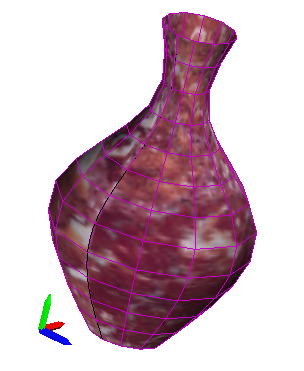

Осмотрите модель с разных направлений. Для изменения направления вида используйте мышь ( Поворот, Наклон, Остановить). Установите наиболее подходящий ракурс. Например, как на рисунке. Теми же средствами, что и в предыдущем пункте. Если совсем потерялись, установите Вид спереди  и начните сначала. Такое изображение вполне можно использовать в качестве простой иллюстрации. Вы можете легко перенести его в другую программу через буфер Windows.

Скопируйте изображение в буфер Windows:

1. Выберите в главном меню bCAD пункт Правка \ Копировать изображение.

2. Запустите какую либо программу, позволяющую вставить картинку. Например MS Word или стандартный редактор изображений Paint (входит в комплект Windows, находится в Пуск \ Все программы \ Стандартные \  Paint).

3. В главном меню программы выберите пункт Правка \ Вставить (Ctrl+V).

Теперь с изображением можно работать средствами этой программы. Оставьте программу открытой. Это пригодится на следующем этапе.

4. Вновь включите режим Каркас + Материал. Это позволит Вам продолжить работу с проектом. Например, перекрасить вазу в другой цвет и т.п.

	В режиме  Без каркаса инструменты bCAD недоступны. Это видно по изменению внешнего вида кнопок на инструментальных панелях.
	Если Вам мешает сетка на изображении, то ее можно отключить. Вызовите инструмент Сетка  панели Установки редактора (клавиша F7) и, на появившейся панели, снимите флаг Показывать.
