Контур вазы

Начертите ломаную:

1. Выберите инструмент Ломаная  (панель 2D черче­ние).

2. Укажите последовательно три точки, нажмите кла­вишу Esc или щёлкните правой кнопкой мыши для фик­сации ломаной.

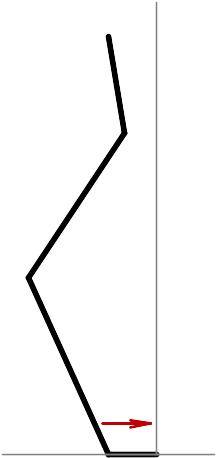

Проведите горизонтальную линию:

1. Выберите инструмент  Отрезок панели.

2. Укажите начальную точку линии. Используйте привязку В вершину отрезка, чтобы она точно совпала с ко­нцом ломаной,

3. Укажите конечную точку линии.

Чтобы получить строго горизонтальную линию, при указании второй точки, удерживайте нажатой клавишу Ctrl.

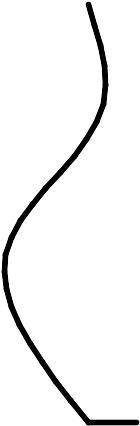

Сгладьте ломаную:

1. Выберите инструмент Сгладить  па­нели Редактор ломаных.

2. Переместите квадратик курсора на ломаную и щёлкните левой кнопкой мыши – ломаная превратится в сглажен­ную кривую.

Нажмите или клавишу Esc для прекращения ра­боты с инструментом.

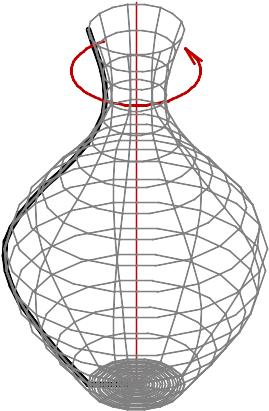

Далее создадим поверхность вазы. Ее задают поворотом обводов контура вокруг оси, проходя­щей через свободный конец нижней линии. Используйте инструмент Поверхность вращения панели 3D моделирование.

Поскольку контур состоит не из одного, а из двух объектов, то, чтобы создать полную поверхность за один раз, необходимо заранее их Пометить  .

Вы можете пометить оба объекта сразу, если щёлкните левой кнопкой мыши в месте соприкосновения объектов.

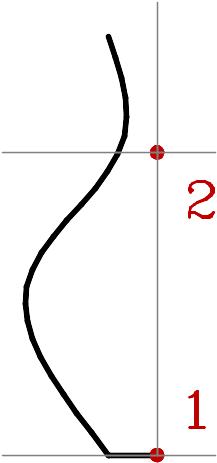

3. Укажите начальную точку оси вращения таким обра­зом, чтобы она совпадала со свободным концом линии ос­нования. Используйте привязку В вершину отрезка  .

4. Укажите вторую точку оси вращения таким образом, чтобы она была строго вертикально над первой. Проще всего это сделать мышью. Просто, при смещении мыши и в момент щелчка, удерживайте нажатой клавишу Ctrl.

Каждый объект, участвующий во вращении, даст отдельную поверхность. Таким образом, Вы получили две поверхности: боковую стенку и дно.
