Окна в штриховке

Вернемся к штриховке. На получившемся чертеже текст размера 55 (глубина отверстия) лежит на штриховке и, естественно, плохо читается (см. рис. Без окна). Чтобы исправить положение, вырежем в штриховке прямоугольник прямо под надписью (см. рис. Окно есть). Используем инструмент Окна в штриховке  .

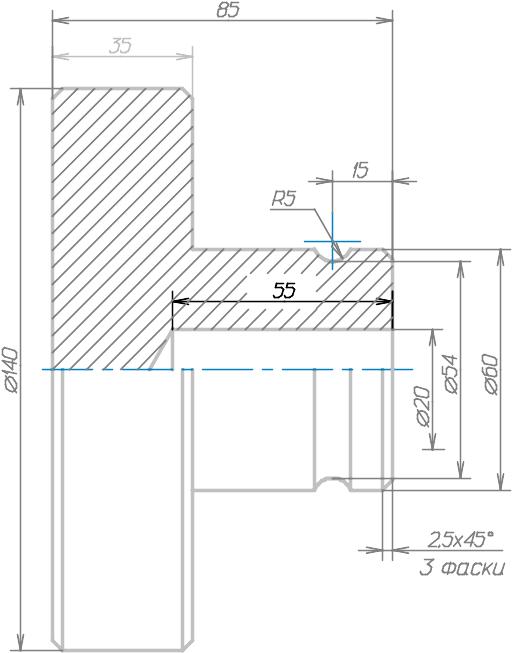

Без окна	Окно есть

Сделайте в штриховке окно:

1. Активизируйте инструмент Окна в штриховке  панели инструментов 2D черчение.

2. Укажите штрихованный объект – щелкните левой кнопкой мыши на любой линии штриховки.

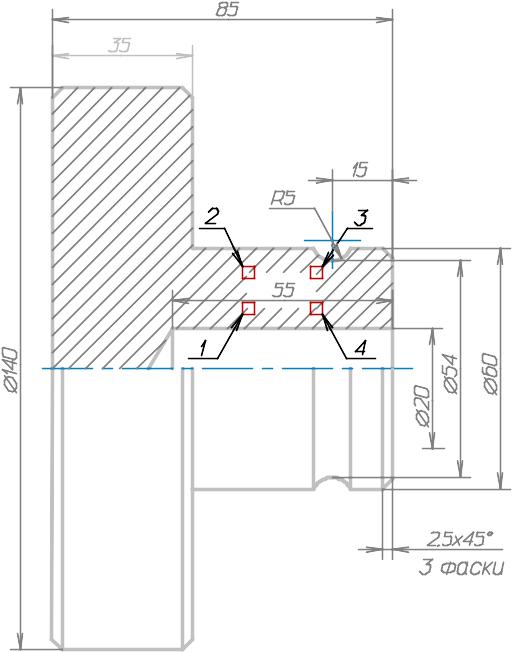

   Штриховка будет немедленно выделена цветом "маркированный". Укажите точку контура прорезаемого окна в штриховке – щелкните левой кнопкой мыши примерно в позиции точки 1 (см. рисунок). За курсором потянется "резиновая нить". Точно так же укажите точку 2, затем, точку 3 и 4.

3. Для завершения ввода контура окна, щелкните правой кнопкой мыши, или нажмите кнопку панели Tablet, а можно нажать клавишу Esc.

Линии штриховки в пределах указанного четырехугольника исчезнут.

Вытягивание концов линий

Обратите внимание на то, что вертикальная линия "оборванного" размера 20 коротковата. Ее конец находится выше начала надписи. Возможно, кого-то это устроит. Но если потребуется, то его можно сдвинуть ниже и, таким, образом, удлинить линию.

Сдвиньте конец размерной линии вниз:

Активизируйте инструмент Переместить вершину  . Укажите (щелчком левой кнопки мыши) нижний конец вертикальной линии (точка 1). Вслед за курсором мыши потянется фантом линии.

3. Нажмите и удерживайте нажатой клавишу Ctrl.

Теперь при движении вниз курсор мыши будет смещаться строго вертикально.

4. Сместите курсор мыши вниз так, чтобы фантом вытянулся на нужную длину, его конец оказался ниже знака  диаметр и щелкните левой кнопкой мыши.

5. Отпустите клавишу Ctrl.

Продолжаем работу тем же инструментом.

Некоторые стандарты требуют, чтобы осевые линии выступали за контур детали. Это можно сделать, так же как и для размерной линии, но освоим новый, более точный, прием.

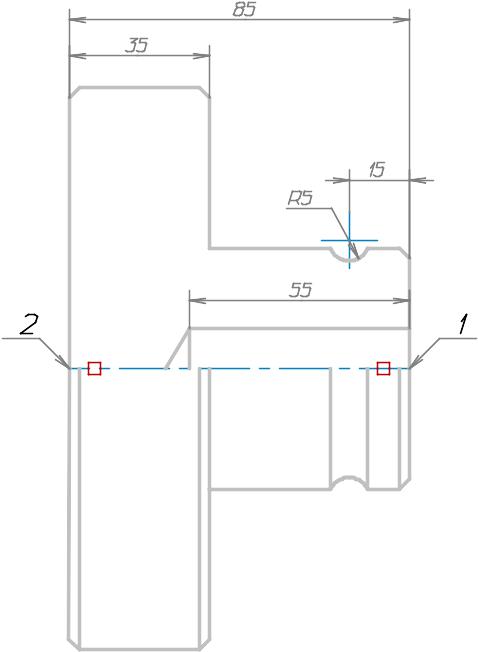

Вытяните концы осевой линии:

1. Укажите правый конец осевой линии (точка 1).

2. Новое положение вершины введите с клавиатуры. Просто наберите @4 0.

Вершина сместится на 4 мм в положительном направлении оси OX, т.е. вправо.

3. Укажите левый конец осевой линии (точка 2).

4. Новое положение вершины введите с клавиатуры. Просто наберите @–4 0.

Вершина сместится на 4 мм в отрицательном направлении оси OX, т.е. влево.

Чертеж готов.

Сравните полученное изображение с тем, которое приведено в начале урока. Надеемся, что распечатка у Вас под рукой.

3D модель

Когда есть компьютерный чертеж детали, получить ее объемную (трехмерную или 3D) модель очень легко. Чертеж, как правило, содержит все образующие необходимые инструментам 3D моделирования для построения поверхности детали. Хотя некоторые из них, возможно, придется подредактировать.

Выполняя упражнение, Вы получили чертеж детали "Ручка". Деталь имеет форму тела вращения. Без каких-либо выступов или вырезов. Для построения такой поверхности естественно использовать инструмент панели 3D моделирования, который так и называется – Поверхность вращения  . Инструменту нужен только контур сечения и ось вращения, точнее – указать две точки на ней. Точки оси вращения – это концы оси детали, а контур – это контур штриховки.

С осью детали все ясно. Она готова к применению. Осталось разобраться с контуром сечения. Получится ли сложить его из объектов чертежа? Для построения замкнутой поверхности, нужно иметь цепочку линий – отрезков, ломаных, дуг, которые охватывают сечение тела. В нашем случае – контур штриховки. Такой контур легко выделить глазом, но так ли проходят линии объектов? Увидеть где проходит, начинается и заканчивается та или иная линия, легко если ее Пометить  .

Удобно будет заранее создать новый раздел "3D модель" и установить его текущим. Тогда, после построений, показывать модель и чертеж поочередно будет очень легко. Используйте инструмент Разделы (F4).

Посмотрите, как проходят линии объектов, дают ли они нужную цепочку:

Пометьте объекты, линии которых образуют контур штриховки, исключая ось детали. Для этого активизируйте инструмент Пометить  и щелчками левой кнопки мыши, укажите левую часть внешнего контура 2, дугу канавки 3, правую часть внешнего контура 4 и контур отверстия 5. Помеченные объекты bCAD выделит цветом, и их линии будут хорошо видны. Скорее всего, была помечена и штриховка. Тогда нажмите и удерживая нажатой клавишу Ctrl – действие инструмента – "перевернется" – щелкните по любой ее линии.

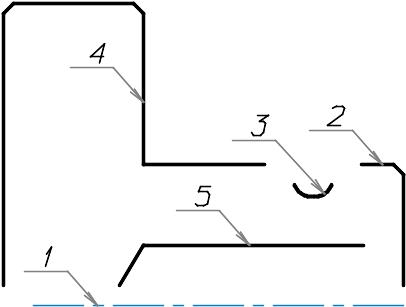

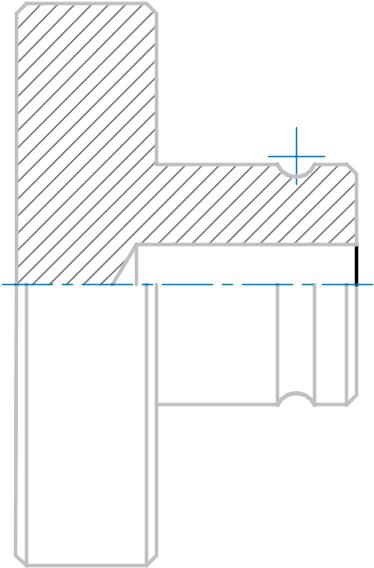

1- ось, 2 - левая часть внешнего контура, 3 - дуга канавки, 4 - правая часть внешнего контура, 5 - контур отверстия.

3. Посмотрите внимательно на выделенные линии и найдите все объекты, указанные на схеме. На схеме линии специально раздвинуты.

Обратите внимание на то, что один конец правой части внешнего контура 4 проходит мимо контура отверстия 5, до оси детали 1 и, на этом участке, отходит от контура штриховки. При построении поверхности вращения этот участок закроет отверстие. Итак, чтобы получить поверхность детали, нужно этот кусочек отрезать.

Используем инструмент Разрезать  панели Редактор контуров.

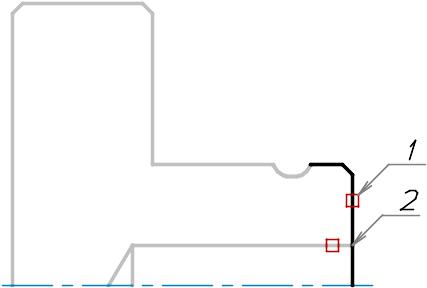

Разрежьте вертикальный сегмент левой части внешнего контура:

Активизируйте инструмент Разрезать  панели Редактор контуров. Укажите вертикальный сегмент левой части внешнего контура. Для этого просто щелкните на нем левой кнопкой мыши. Например, в точке 1.

От концов сегмента к курсору мыши протянутся "резиновые нити".

3. Укажите новое положение вершины – правый конец контура отверстия (точка 2). Чтобы попасть точно в нее, нужно использовать привязку В вершину отрезка .

Резиновые нити исчезнут. Левая часть внешнего контура окажется разрезанной на две части. Пометка с них будет снята автоматически. Конечно, никакого разреза на экране Вы не увидите, поскольку концы обеих частей лежат в одной точке.

4. Активизируйте инструмент Пометить  и укажите левую часть внешнего контура выше линии отверстия. Например, в районе той же точки 1.

Обратите внимание, что помечена и изменила цвет только верхняя часть контура. "Хвостик", который отходит от штриховки, остался невыбранным.

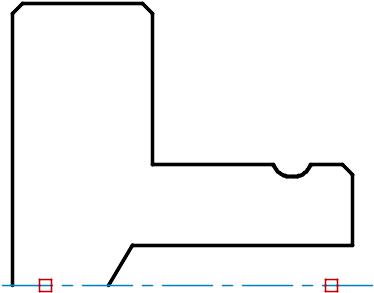

Контурные объекты и ось	Итак, все объекты, необходимые для построения поверхности готовы и помечены, т.е. выбраны для предстоящей операции (см. рисунок слева). Постройте поверхность детали: Включите инструмент Поверхность вращения  панели 3D моделирование. На экране должна появиться одноименное диалоговое окно.
	Если окно настройки на экране не появилось, то вызовите его нажатием клавиши F10 или щелчком средней (колесика) кнопки мыши. Установите параметры построения поверхности: Начало = 0, Угол = 360°. Установите флаг Использовать пунктир и количество Сегменты Поперек = 32. Нажмите кнопку OK.

Диалоговое окно исчезнет.

6. Укажите Начало оси вращения – любую из точек оси детали. Используйте для этого привязку В вершину отрезка и щелкайте мышью в районе квадратиков на рисунке. Главное – чтобы маячок-индикатор привязки был на конце оси.

7. Укажите Конец оси вращения – другой конец оси детали.

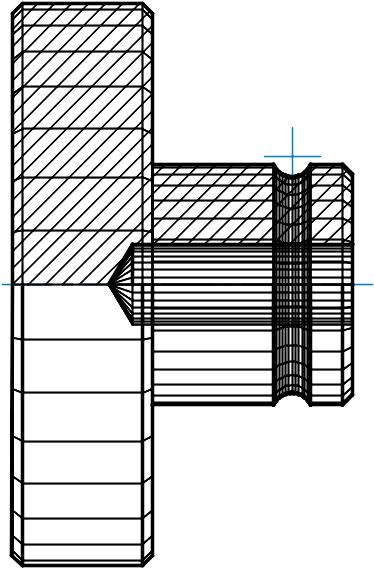

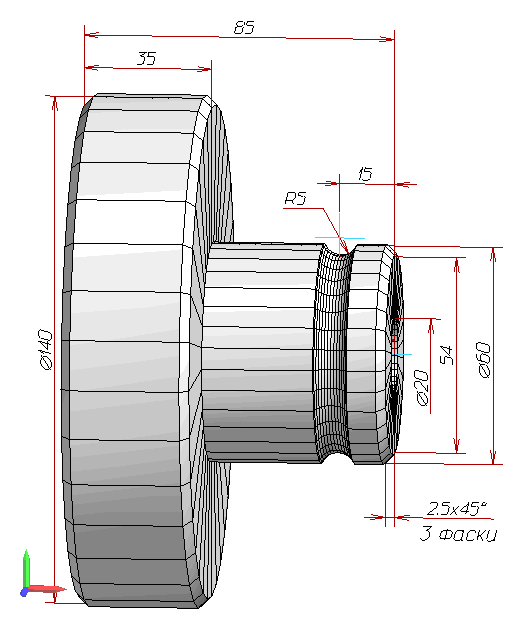

На экране появится 3D (трехмерная) поверхность детали. Если Вы работали в режиме отображения Только каркас  , то изображение будет соответствовать рисунку слева, а если в режиме Каракас + Материал  – рисунку справа.

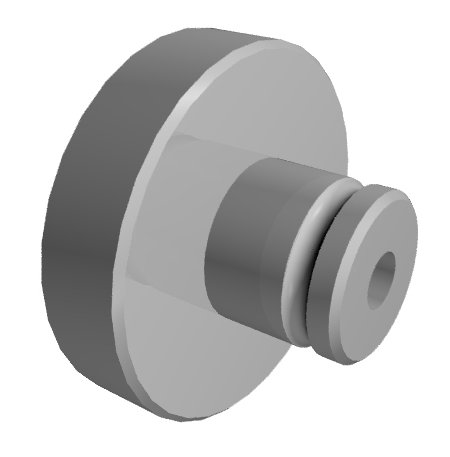

3D модель

Посмотрите на полученную модель в разных режимах отображения и с разных направлений.

Ваза

В этом уроке будет показан процесс создания довольно простого, но эф­фектно выглядящего объекта – мраморной вазы. Вы создадите новую модель, при помощи инструментов bCAD зададите контур вазы, создадите поверхность вращения и зададите установки материала – “под мрамор”.

Разумеется, в этом упражнении Вы не будете использовать все возможные инструменты объёмного моделирования, тем не менее, приобретёте общие навыки, которые будут полезны при дальнейшей работе. На рисунке Вы видите финальное изображение объ­екта, который будет создан на этом уроке. Перед тем, как начать построения, не забудьте Создать новую модель. Файлы, необходимые для упражнения, находятся в папке ...\ docs \ Primery uchebnika \ vaza компакт диска bCADа. Результат выполнения находится в файле vaza.bdf.
