Надпись
Надпись о количестве фасок, как и любую
другую короткую, просто добавим
инструментом 2D
текст Чтобы стиль текста полностью соответствовал размерным надписям, будем использовать вместо TrueType шрифтов Windows, векторные шрифты bCAD. |
|
Переключите инструмент 2D текст на шрифт PLF:
Прервите работу всех инструментов (ESC или правая кнопка мыши).
Вызовите панель настройки bCAD. Для этого нажмите кнопку Настройки панели Tablet или F10. Можно, также, выбрать в меню Файл \ Настройки.
|
|
Теперь bCAD будет использовать свои векторные шрифты.
Добавьте надпись о количестве фасок:
Активизируйте инструмент 2D текст панели Черчение. Можно через меню Инструменты.
Вызовите панель настройки инструмента (если она не появилась сама). Для этого, как обычно, нажмите клавишу F10 или щелкните средней кнопкой (колесиком) мыши.

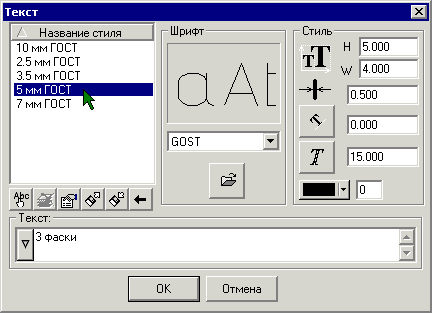

На экране появится панель настройки Текст.
Выберите на ней стиль 5мм ГОСТ и щелкните по кнопке OK.
Панель исчезнет с экрана. Рядом с курсором появится фантом знакоместа.
Наберите на клавиатуре текст 3 фаски.
По мере нажатия клавиш, рядом с курсором появляется фантом текста.

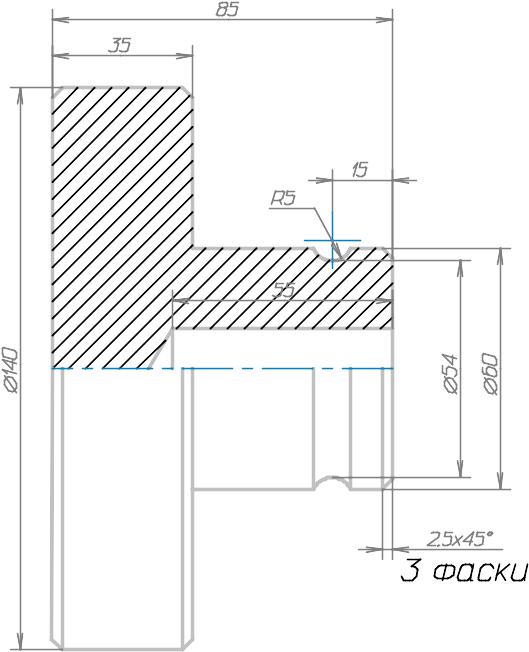

Щелчком левой кнопки мыши, укажите на чертеже место, в котором Вы хотите видеть надпись.
|
Чтобы избежать выравнивания положения текста по сетке или привязкам, при выполнении шага 5, нажмите и держите нажатой клавишу Shift. |
"Оборванный" размер
Специального инструмента для простановки "оборванных" размеров у bCAD нет, но его можно легко получить стандартными инструментами всего за два-три шага:
|
|
При необходимости, вытянуть линию инструментом Переместить вершину
панели Редактор контуров.
После этого режим выбора Без групп можно отключить.
Постройте вертикальный размер:
На экране появится панель Измерения.
|
|
Вставьте знак диаметр (см. ранее, простановку размера 140) и наберите на клавиатуре 20. Получится текст \020 (см. рис. ниже).
|
→ |
|
→ |
|
→ |
|
→ |
|
Нажмите кнопку OK панели или клавишу Enter.
Панель исчезнет, а в окне редактирования, рядом с курсором мыши появится фантом обозначения размера.

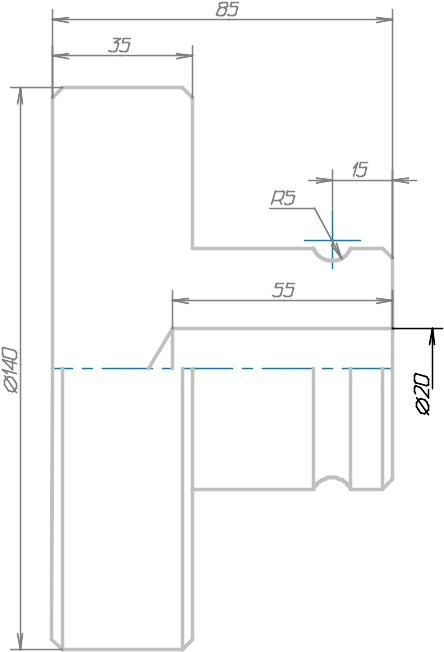

Щелчком левой кнопки мыши, укажите на чертеже место, в котором Вы хотите видеть значение размера 20 (примерно в точке 3).

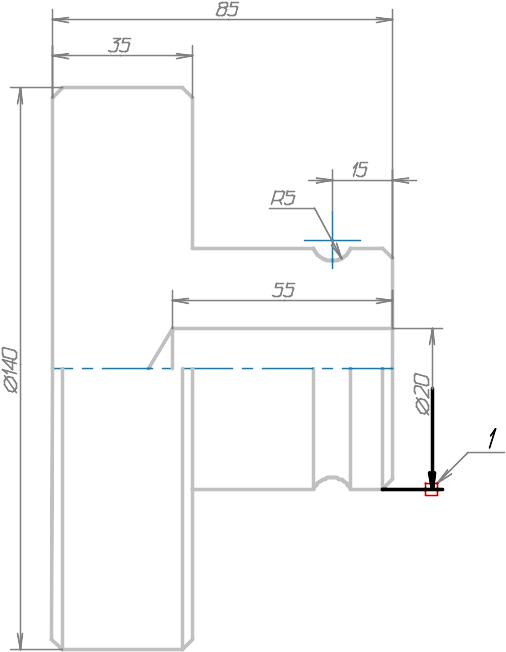

Обозначение размера есть, но в нем имеется несколько лишних элементов: нижняя выносная линия и нижняя стрелка. Их нужно удалить. Обозначение размера состоит из линий и надписи, объединенных в группу. Чтобы удалить лишние элементы не разбивая ее – включим режим выбора Без групп.

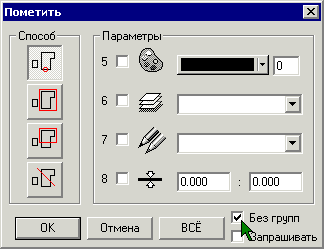

Пометьте и удалите лишние элементы:
|
|
Обратите внимание, что кнопки
инструментов Добавить в группу |
|
|
Быстро включить и выключить режим Без групп можно клавишами Ctrl+G. |
Помеченные объекты будут выделены цветом. На рисунке справа они выполнены жирными линиями. |
|

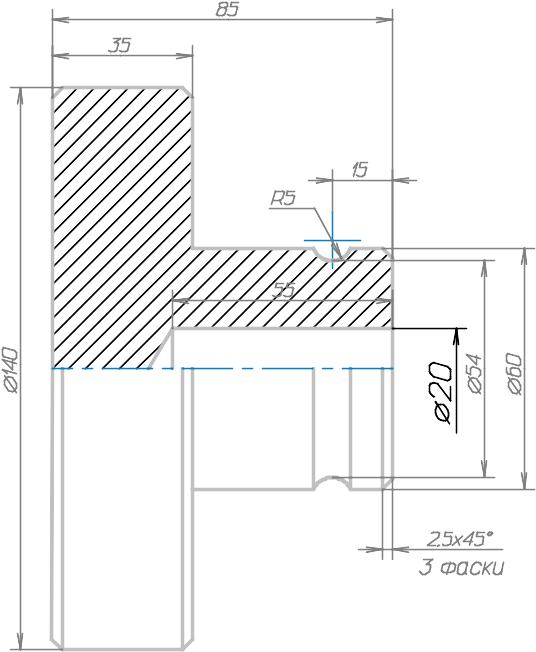

Помеченные объекты исчезнут из чертежа. "Оборванный" размер примет вид, показанный на рисунке. |
|
