Горизонтальные размеры

На чертеже четыре горизонтальных размера: 15, 35, 85 и 55, а также обозначение размера фаски 2,5x45º. Величину всех размеров bCAD вычислит автоматически по расстоянию между указанными точками. Текст x45º, в обозначении фаски, нужно добавить с клавиатуры, причем знак º градуса, поскольку его нет на клавиатуре, вводят через специальное меню. Указывая положение текста, нужно проследить, чтобы надписи находились на достаточном расстоянии от контуров. Чтобы точно указать точки для простановки размеров, используем привязку В вершину отрезка  .

Проставьте горизонтальный размер 35:

1. Активизируйте инструмент Горизонтальный размер  панели Измерения.

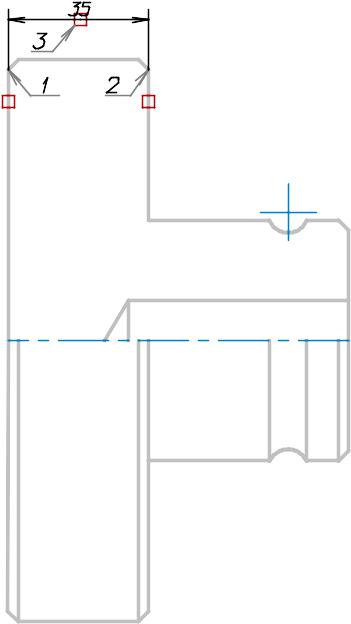

2. Используя привязку В вершину отрезка  укажите Первую точку 1 от которой идет размер, затем Вторую 2.

Устанавливайте курсор мыши на линию контура, но на некотором расстоянии от ее вершин. В нужных точках должен находиться индикатор-маячок привязки, а не сам курсор.

3. Убедитесь, что это именно та величина, которую нужно проставить (в данном случае 35) и нажмите ОК (можно клавишу Enter). Если это не так – нажмите кнопку Отменить и начните с п. 1. При повторном построении, убедитесь, что привязка В вершину отрезка  включена и тщательно укажите точки.

Проставьте размеры 15, 85 и 55:

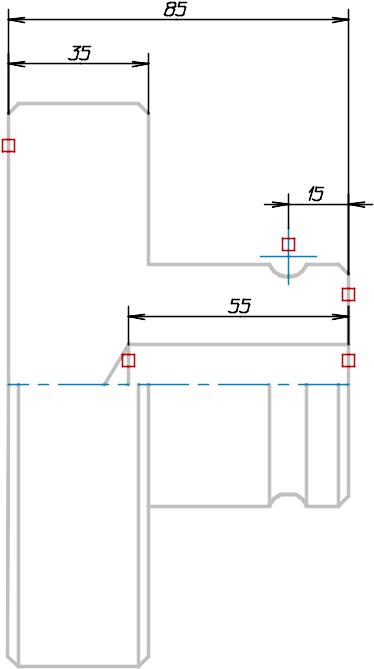

1. Последовательно указывайте Первую точку от которой должна идти размерная линия, затем Вторую. Примерные положения курсора выделены квадратиками на рисунке слева.

2. Проверяйте полученную размерную величину, как на шаге 6 предыдущего построения.

3. Указывайте положение текста размерной надписи на достаточном расстоянии от контура детали, примерно по середине между выносными линиями.

Проставьте размер фаски 2,5x45º:

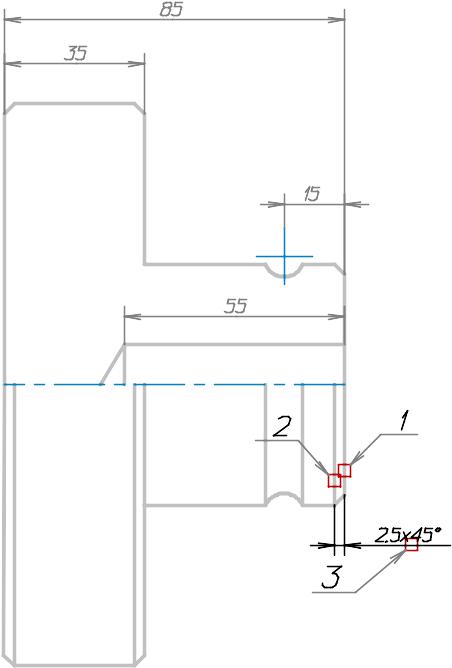

Схема построений

Шаг 4

Шаг 5

Шаг 6

3. Наберите на клавиатуре недостающий текст: x45, где x – это русская буква "Ха" или латинская буква "Икс".

4. Добавьте символ º – "градус". Для этого щелкните левой кнопкой мыши по кнопке  вначале текстового поля.

На экран "выпадет" меню.

5. Выберите в меню пункт Градусы.

6. В размерном тексте появится значок º.

7. Щелкните по кнопке OK панели или нажмите клавишу Enter и укажите положение текста надписи.

В итоге Вы получите чертеж, соответствующий рисунку справа.
