Длинные линии и линия раздела в отверстии

Длинные линии, которые показывают границы фасок, и линия раздела в отверстии (на рисунке выделены), перпендикулярны оси детали. Чтобы их провести, просто применим инструмент Отрезок  панели 2D черчение в варианте Перпендикулярные отрезки  . Линий всего две и построить их можно за один вызов инструмента. Точность построений обеспечит привязка В вершину отрезка  .

2. Переключите инструмент в режим Перпендикулярные отрезки  . Для этого вызовите панель настройки (клавиша F10 или щелчок средней кнопкой мыши) и щелкните по кнопке с соответствующим рисунком.

Инструмент потребует Выбрать сегмент ломаной или отрезок перпендикулярно которому нужно чертить линии.

3. Укажите ось – щелкните по ней левой кнопкой мыши.

4. Пользуясь привязкой В вершину отрезка  , укажите начало левой вертикальной линии в точке излома контура 1.

Используя привязку В вершину отрезка  точки удобно указывать вблизи мест отмеченных квадратиками, т.е. устанавливать курсор на отрезке или сегменте ломаной вблизи ой вершины, которую нужно указать.

5. Пользуясь привязкой В вершину отрезка  , укажите один из концов оси. Например, в точке E.

В чертеже появится первая длинная линия.

6. Аналогично постройте правую длинную линию. Поскольку инструмент уже "знает" перпендикулярно к какой линии нужно чертить, то остается указать точки 2 и E.

7. Точно так же начертите линию раздела в отверстии – точки 3 и E.

8. Пользуясь привязкой В вершину отрезка  , укажите один из концов оси.

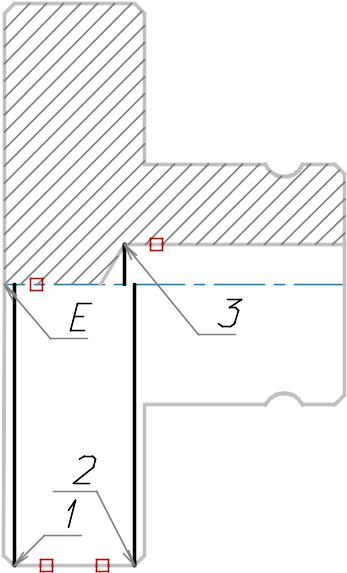

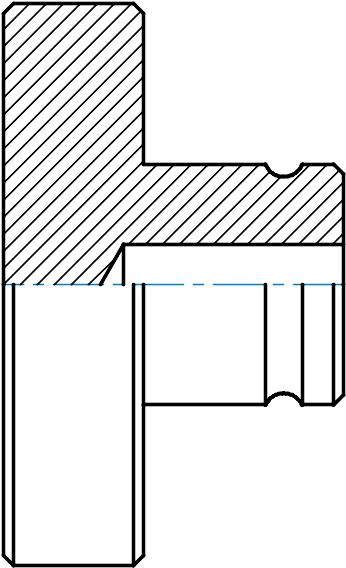

Результат показан на рисунке. Работу инструмента можно не прерывать.

Конечно, все короткие линии можно построить тем же способом, что и предыдущие. Но, поскольку эти линии совершенно одинаковые, то потренируемся в применении мощного инструмента компьютерных программ – копирования. Первую короткую линию, как и длинные, получим инструментом Отрезок  панели 2D черчение в варианте Перпендикулярные отрезки  , а остальные – инструментом Копировать  панели Трансформации.

1. Если Вы прервали работу инструмента Отрезок  после предыдущего построения, то вновь активизируйте его и укажите ось. Короткие линии также перпендикулярны ей.

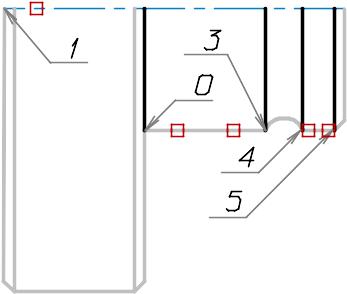

2. Последовательно укажите точки 0 и 1.

Итак, исходный образец для копирования – есть.

Скопируйте первую линию в остальные места:

1. Запустите инструмент Копировать  панели Трансформации.

2. Вызовите панель настройки инструмента, если она не появилась автоматически. Для этого нажмите клавишу F10 или щелкните средней кнопкой (колесиком) мыши.

3. Установите флаг Запрашивать базовую точку.

4. Выберите объект для копирования – построенную короткую линию.

5. Укажите базовую точку – точку 0.

Вместе с курсором будет перемещаться фантом копируемого объекта. Правда, в этом случае, он полностью совпадает с линией курсора-перекрестья и, на белом фоне, проявляется, как отсутствие линии.

6. Укажите новое положение базовой точки – поочередно точки 3, 4 и 5.

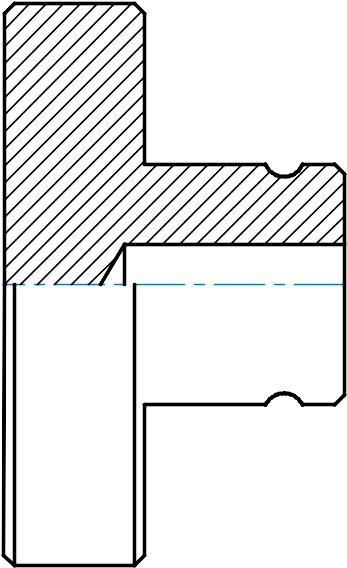

Каждый раз в указанной точке будет появляться копия исходного объекта. В результате чертеж примет вид, показанный на рисунке справа.
