Построение нижней половины – подробный план

Далее приведен развернутый план построения нижней половины изображения, затем – пошаговая реализация этого плана. Попробуйте выполнить все построения по развернутому плану и, если возникли проблемы, обращайтесь к пошаговой инструкции и, наконец, выполните построения, следуя пошаговой инструкции.

Даже если Вы смогли все построить сами, прочитайте пошаговую инструкцию. В ней, мы надеемся, Вы найдете полезные советы и приемы работы.

План очень прост. Деталь имеет форму тела вращения, следовательно, главные контура верхней и нижней половины изображения симметричны относительно оси. Имеются две длинные вертикальные линии и четыре короткие. Короткие линии имеют абсолютно одинаковую длину.

Итак, подробный план (соответствующие рисунки – ниже):

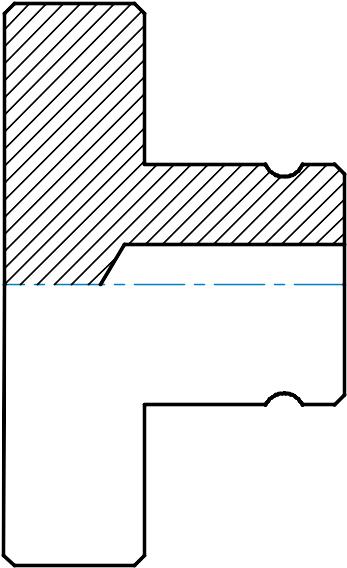

1. Получаем нижнюю половину внешнего контура, осесимметричную верхней. Просто применяем к объектам верхней половины инструмент Зеркальное отражение  панели Трансформации.

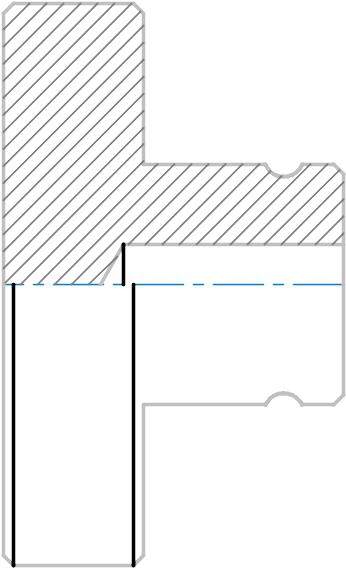

2. Проводим длинные вертикальные линии видимого контура в нижней части. Используем инструмент Отрезок  панели 2D черчение в варианте Перпендикулярные отрезки  . Концы находим привязкой В вершину отрезка  . Линию раздела в отверстии выполняем заодно с длинными. Не прерывая работы инструмента.

3. Первую короткую вертикальную линию получаем тем же способом, что и длинные, а остальные с помощью инструмента Копировать панели Трансформации.

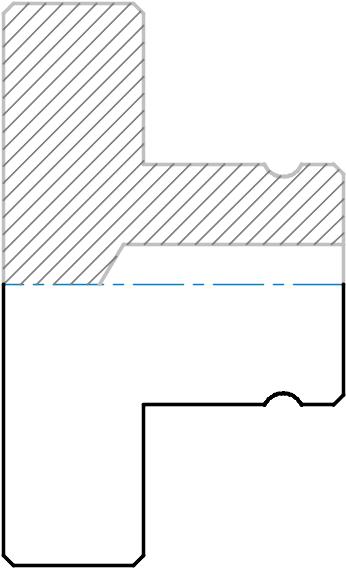

Отражение контура	Длинные линии и линия раздела в отверстии	Короткие линии

Построения нижней половины по шагам Отражение контура

После того, как в главный контур "встроили" дугу, применили к нему приложение Обрезка  , он состоит из трех частей: двух ломаных 1, 3 и дуги 2 (см. рисунок справа). Чтобы выполнить операцию за один прием, заранее пометим эти объекты, затем, применим инструмент Зеркальное отражение  .

Пометьте объекты для отражения контура:

1. Активизируйте инструмент Пометить  панели Стандартная (можно вызвать эту команду через меню Правка).

2. Последовательно, щелчками левой кнопки мыши укажите объекты.

Помеченные объекты bCAD выделяет цветом.

Скорее всего, вместе с объектами главного контура, Вы пометили и штриховку. Пометку с нее необходимо снять.

3. Не прерывая работу инструмента, нажмите и удерживайте нажатой клавишу Ctrl.

4. Укажите штриховку, т.е. щелкните левой кнопки мыши по любой ее линии. Желательно подальше от других объектов.

Штриховка обретет свой исходный цвет, а остальные объекты контура должны остаться помеченными.

Получите зеркально отраженные объекты:

1. Активизируйте инструмент Зеркальное отражение  панели Трансформации.

Инструмент "умеет", как создавать зеркально отраженные копии объектов, так и отражать сами объекты. Для построения чертежа нужно, чтобы исходные объекты остались на месте.

2. Вызовите панель настройки инструмента (клавиша F10 или щелчок средней кнопки мыши), снимите флаг Удалить исходный объект и нажмите кнопку OK панели.

Теперь инструмент будет создавать зеркально отраженные копии объектов, оставляя исходные на своих местах.

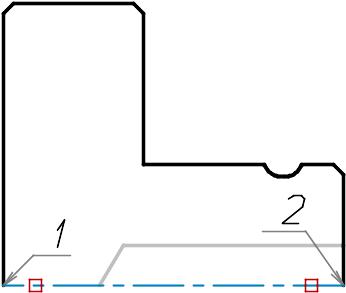

Убедитесь, что привязка В вершину отрезка  осталась включенной. Укажите в качестве Начала линии зеркального отражения один конец оси. Например, левый.

Чтобы указать вершину оси, лучше поместить курсор мыши на некотором расстоянии от ее конца (на рисунке отмечены квадратиками). Инструмент получит ту точку, в которой появился маячок привязки, а не ту, где находится курсор.

На экране появятся отраженные фантомы объектов. Они будут следовать за курсором мыши, отражаясь относительно линии соединяющей указанную точку с его позицией. Укажите в качестве Конца линии зеркального отражения другой конец оси. Например, правый. Вы получите зеркальные копии помеченных объектов. Нажмите клавишу Esc, чтобы снять пометку со всех объектов. Результат показан на рисунке.
