Дуга канавки

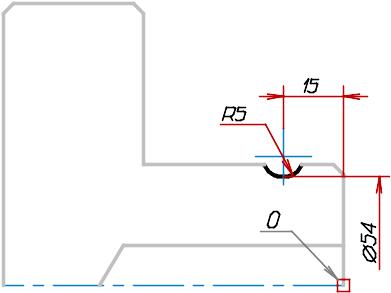

Размеры
|

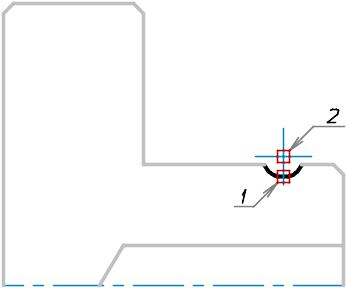

Схема построений
|
Линия канавки – это дуга. На чертеже задано смещение ее центра от торца (15 мм), диаметр по дну канавки (60 мм) и радиус (5 мм). Определить по этим данным положение концов дуги довольно сложно, да в этом и нет необходимости. Фактически, мы знаем положение одной точки дуги – точки 1 – самой глубокой точки канавки (–15 27), а, относительно нее, положение центра дуги – точки 2 (@0 5). |
|
Координаты точки 1 указаны от нового начала – правого конца оси (точки 0). Вы установили его в эту точку при построении контура отверстия. |
|
Сопоставьте значения координат точек и размеров на чертеже. Уясните, как из значений размеров получили значения координат. |
Используем прием сходный с предыдущим
получением конца контура. Построим
окружность нужного размера и проходящую
через заданную точку, затем, обрежем
все, что выходит за главный контур и,
наконец, вырежем из главного контура
кусок, соединяющий концы дуги. Вам
понадобится инструмент Окружность
панели 2D черчение
(вариант По точке на окружности и
центру
)
и приложение Обрезка
.
Постройте окружность:
Активизируйте инструмент Окружность панели 2D черчение.
Вызовите панель настройки инструмента. Для этого нажмите клавишу F10 или щелкните средней кнопкой (колесиком) мыши.
На экране появится панель настройки инструмента Окружность.
Выберите вариант построения По точке на окружности и центру . Просто щелкните по нужной кнопке.
Введите с клавиатуры координаты Точки на окружности – точки 1 – (–15 27).
На экране появится фантом в виде окружности, которая будет проходить через заданную точку, а центр будет следовать за курсором мыши.
|
|
На чертеже появится окружность (см. рисунок).
Обрежьте часть окружности, выступающую за главный контур:
Активизируйте приложение Обрезка .
Укажите в качестве ограничивающего объекта линию главного контура – просто щелкните на нем левой кнопкой мыши.
Укажите в качестве объекта для отсечения торчащий часть окружности, выступающую за главный контур: установите курсор мыши на окружности выше линии контура и щелкните левой кнопкой.
Прервите работу приложения щелчком правой кнопки мыши или клавишей Esc.
Верхняя часть окружности исчезнет, и в чертеже останется только дуга, которая полностью лежит ниже линии контура. Осталось вырезать из главного контура и убрать кусок, соединяющий концы дуги. |
|
Обрежьте главный контур по дуге:
Вновь вызовите приложение Обрезка .
Укажите в качестве ограничивающего объекта линию дуги.

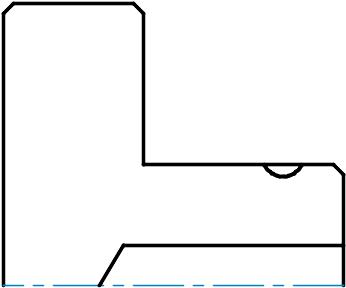

Перемычка, соединяющая концы дуги, исчезнет (см. рисунок). |
|
