Контур отверстия

Контур отверстия – простая ломаная линия. Обратите внимание, что на чертеже глубина отверстия указана от правого торца детали. Если перед построением начало координатной системы перенести на правый конец оси, можно обойтись без вычислений значений координат для точек 1 и 2. Это будут величины размеров.

Внешний вид линии

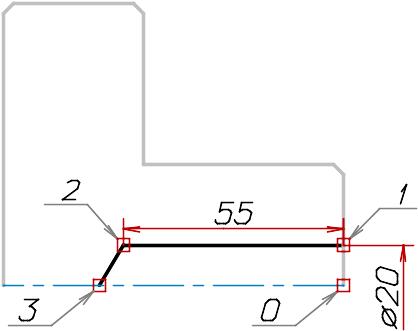

Схема построений

Что касается точки 3, то ее положение на чертеже никак не задано. Конус на конце отверстия образуется из-за заточки сверла. Можно смело предположить, что угол заточки 120°, а значит угол, образованный звеньями 1-2 и 2-3 тоже 120°. Таким образом, нужно просто провести сегмент ломаной из точки 2 под нужным углом и обрезать его по осевой линии.

Установите начало координатной системы в точку 0:

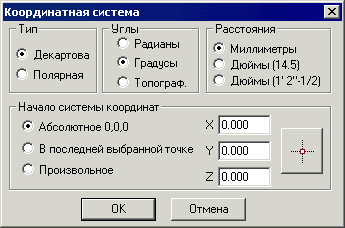

Включите привязку В вершину отрезка  . Это позволит точно указать конец оси. Вызовите панель настроек Координатная система (кнопка панели Установки редактора или клавиша F6). Нажмите на панели кнопку  Указать новое начало системы координат. Панель исчезнет с экрана.

4. Укажите правый конец оси (точку 0): коснитесь оси кружком курсора мыши вблизи ее правого конца, и когда на конце оси появится маркер привязки, щелкните левой кнопкой мыши.

Панель вновь появится на экране, и вы увидите координаты нового начала X = 85, Y = 0, Z = 0. Если не получилось – повторите действия, начиная с шага 3.

5. Убедитесь, что переключатель Начало системы координат перешел в положение Произвольное.

6. Нажмите кнопку OK панели или клавишу Enter.

Теперь bCAD отсчитывает координаты от правого конца оси. Направления отсчета остались прежними: ось OX – слева направо, ось OY – снизу вверх. Следовательно, координаты точек контура будут такими, как в таблице справа.	№	X  Y	dX  dY
	1	0  10
	2	-50  10	@-50  0
	3		@R<-120

Постройте Контур отверстия:

1. Активизируйте инструмент Ломаная панели 2D черчение.

2. Наберите на клавиатуре координаты первой точки (0  10).

Наберите на клавиатуре координаты второй точки (-50  10) или (@-50  0). Конечно, можно указать точку мышью, ориентируясь на показания Панели координат, но для этого нужны навыки работы.

Построенная часть контура будет выделяться цветом "маркированный", а от последней точки к позиции курсора будет тянуться "резиновая нить".

Если точка не оказалась в нужном месте (Вы ошиблись при вводе координат), то достаточно нажать на клавишу  (забой) и повторить ввод.

4. Наберите на клавиатуре координаты третьей точки в виде (@R<-120). Это означает, что сегмент пойдет под углом <-120 к положительному направлению оси OX, а длина сегмента будет указана мышью.

Символ @ означает, что отсчет идет от предыдущей точки – точки 2, R – что расстояние будет указано мышью, а <-120 – угол между осью OX и направлением от предыдущей точки (точки 2) к новой.

От точки 2 под заданным углом вытянется "резиновая нить" с "X" образным фантомом-крестом на конце. Длина нити будет равна расстоянию от точки 2 до позиции курсора мыши. Укажите мышью длину сегмента так, чтобы точка 3 оказалась ниже осевой линии (см. рисунок), т.е. смещайте мышь, чтобы фантом-крест опустился ниже осевой линии и щелкните левой кнопкой.

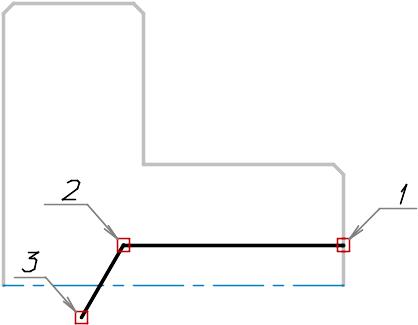

В итоге Вы получите контур, конец которого будет выходить за ось (см. рисунок справа). Осталось обрезать этот торчащий конец. Точно по осевой линии. Для таких операций служит приложение Обрезка  . Обрежьте конец контура выходящий за ось: Активизируйте приложение Обрезка  .

2. Укажите в качестве ограничивающего объекта линию оси: установите на ней курсор мыши и щелкните левой кнопкой.

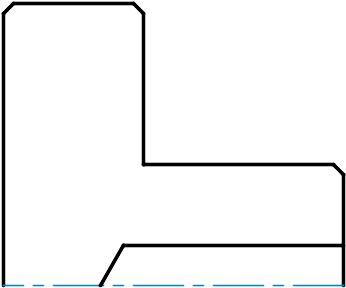

   Укажите в качестве объекта для отсечения торчащий конец контура: установите курсор мыши на конце контура, который находится ниже осевой линии, и щелкните левой кнопкой. Контур будет разрезан по оси и указанный конец удален. В итоге Вы получите чертеж изображенный на рисунке справа.

3. Остановите работу приложения щелчком правой кнопки мыши или клавишей Esc.

Контур отверстия готов.
