Построения верхней половины по шагам Ось симметрии детали

Построения начнем с оси симметрии детали. Ее положение определит и положение всего чертежа. Длина оси точно по размеру контура. Даже если Ваши требования к чертежам требуют, чтобы оси выступали за границы основного контура. Так удобнее. Концы оси не раз послужат удобной опорой при построениях, а вытянуть ее Вы сможете в самом конце.

Горизонтальную ось симметрии детали удобно построить по координатам. Начать в точке с координатами (0, 0). Координаты второго конца – (85, 0), где 85 – длина детали. Линия должна быть штрихпунктирная тонкая.

Установите стиль линии Осевые:

1. Для этого нажмите кнопку Стиль линии панели Установки редактора или клавишу F3.

На экране появится диалоговое окно (см. рисунок ниже).

2. Щелчком мыши выберите в списке слева нужный стиль и нажмите кнопку OK.

Вы можете изменить значения параметров стиля, например, установить толщину линии = 0.5 мм, и запомнить новые значения нажав кнопку Обновить стиль  панели.

Проведите горизонтальную ось симметрии детали:

1. Активизируйте инструмент Отрезок  панели 2D черчение.

2. Убедитесь, что инструмент работает в режиме По двум точкам  . Для этого нажмите клавишу F10 или щелкните средней кнопкой мыши.

На экране появится панель настройки инструмента Отрезок (см. рисунок). Щелкните мышью по нужной кнопке.

Панель исчезнет

4. Введите с клавиатуры координаты начала оси (0, 0). Для этого последовательно нажмите клавиши 0, Пробел и 0.

   После нажатия первой клавиши на экране немедленно появится окно ввода координат с введенной цифрой 0. На ней будет отображаться ход набора, т.е. курсор сместится и появится второй ноль. Переключателем панели установите координатную систему Мировая.

5. Нажмите клавишу Enter или кнопку OK панели.

6. От точки, координаты которой Вы только что ввели, к позиции курсора потянется "резиновая нить".

7. Вторую точку точно также введите с клавиатуры. Ее координаты (85, 0), где 85 – длина детали.

На экране появится осевая линия.

Главный контур

Внешний контур чертежа детали симметричен относительно горизонтальной оси. Поэтому построение начнем с Главного контура, который является его верхней половиной. Контур "грубый". Отсутствуют фаски и дуга канавки. Используем инструмент Ломаная панели 2D черчение. Нужно указать всего 6 точек.

При выборе порядка построения контуров стараются поменьше вычислять и как можно больше расстояний координат и брать из значений размеров чертежа.

Чертеж следует располагать так, чтобы одна из конструкторских баз находилась в начале координатной системы. Тогда координаты точек – это величины размеров.

Очень удобно вести построения так, чтобы контур исходил из начала мировой координатной системы (0, 0, 0) и положения точек задавать с клавиатуры. Впрочем, можно отслеживать положения курсора мыши по панели координат, а точное попадание обеспечит выравнивание с шагом По сетке.

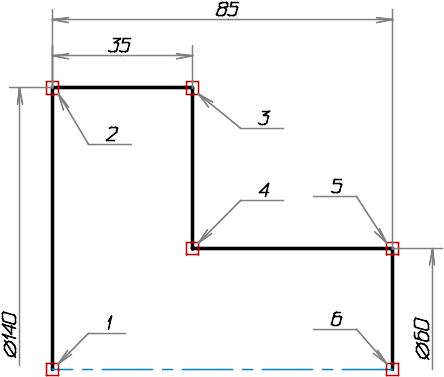

Координаты точек легко определить по размерам детали: №   X  Y   dX  dY 1   0  0 2   0  70   @0  70 3   35  70   @35  0 4   35  30 5   85  30   @85  0 6   85  0

Посмотрите внимательно на таблицу и чертеж и уясните связь между размерами и координатами точек. Величины 70 и 30 в таблице это просто половины от диаметральных размеров 140 и 60.

Для точек 2, 3 и 5 легко определить как абсолютные координаты, так и координаты относительно предыдущей точки. При вводе этих точек Вы можете использовать как пару X  Y, так и пару dX  dY.

Установите стиль линии Основные:

1. Для этого нажмите кнопку Стиль линии панели Установки редактора или клавишу F3.

2. Щелчком мыши выберите название стиля Основные и нажмите кнопку OK.

Постройте Главный контур:

1. Активизируйте инструмент Ломаная панели 2D черчение.

2. Наберите на клавиатуре координаты первой точки (0  0).

От указанной точки к позиции курсора протянется "резиновая нить". Последовательно наберите на клавиатуре координаты остальных точек. Для точек 2, 3 и 5 можно использовать и относительные координаты, при условии, что процесс построения не прерывался.		№	X  Y
		2	0  70
		3	35  70
		4	35  30
		5	85  30
		6	85  0

Если точка не оказалась в нужном месте (Вы ошиблись при вводе координат), то достаточно нажать на клавишу  (забой) и повторить ввод.

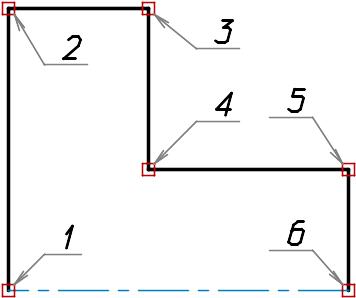

Построенная часть контура будет выделяться цветом "маркированный", а от последней точки к позиции курсора будет тянуться "резиновая нить". Для остановки инструмента нажмите клавишу Esc или щелкните правой кнопкой мыши. Работа инструмента прервется, маркирование исчезнет, и Вы увидите линию контура, начерченную стилем Основные (см. рисунок справа).

Фаски

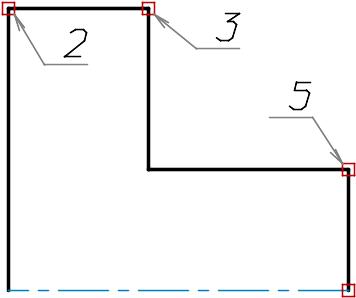

Следующим шагом снимем фаски. Используем инструмент, который так и называется Фаска  панели Редактор контуров. На детали имеется три фаски в вершинах 2, 3 и 5. Размеры одинаковы 2.5x45°, т.е. оба размера фаски равны 2.5 мм.

Снимите фаски:

Выберите инструмент Фаска  панели Редактор контуров. На экране появится панель управления Фаска / Скругление. Задайте размеры срезов 1 и 2 срезы по 2.5 мм. Снимите флаг Разделять   4, чтобы контур остался сплошным (конечно, если флаг установлен).

Укажите точку 2. Для этого установите на нее курсор-кружок и щелкните левой кнопкой мыши. На вершине 2 появится фаска точно соответствующая заданным размерам. Последовательно укажите точки 3 и 5.
В результате Вы получите контур точно такой, как показан на рисунке. Поскольку флаг Разделять   4 был снят, то он получится сплошной. Фаски на рисунке (см. справа) специально выделены цветом. На чертеже такого выделения, естественно, не будет.
