План действий
Компьютер, в отличие от бумаги, позволяет легко копировать и изменять проведенные линии. И никаких грязных следов. Часто бывает удобнее построить "грубый" контур, а затем, специальными инструментами, получить детали. Примерно так же, как на бумаге, вначале выполняют вспомогательные построения, а, затем, обводят. Одинаковые элементы легко получать копированием, а симметричные –зеркальным отражением.
|
Положите листок с напечатанным чертежом рядом с собой. Отслеживайте по нему ход построения. |

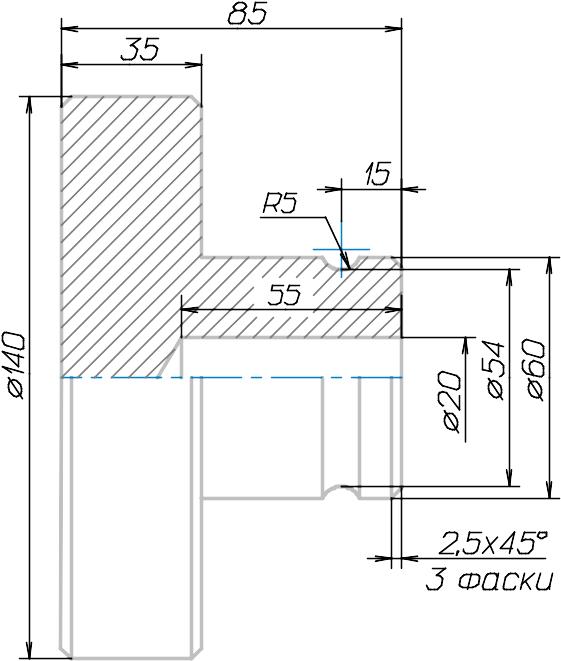

Посмотрите внимательно на чертеж. Деталь осесимметрична. Чертеж тоже. В верхней половине, чтобы показать форму отверстия и канавки, выполнен частичный разрез. К этому изображению проставлены размеры.
Построения можно условно разбить на три этапа:
На этом этапе, получают ось детали, верхнюю половину наружного контура и контур отверстия, штриховку и оси дуги канавки. Обратите внимание, что ось детали не выходит за наружный контур. Учатся строить ломаные линии, а, затем, модифицировать полученные, получать штриховку по имеющимся контурам. |
|
Основные инструменты: Ломаная
,
Штриховка
,
Окружность
,
Фаска
и приложение Обрезка
.

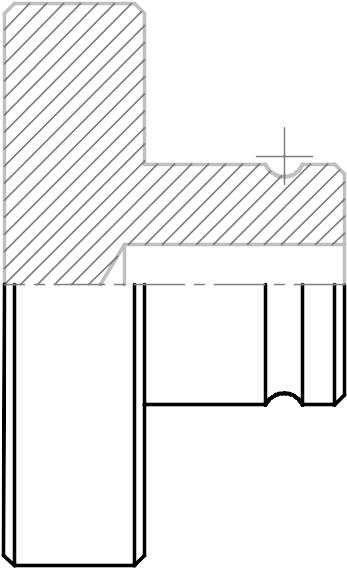

На этом этапе из верхней половины
наружного контура получают его нижнюю
часть и проводят вертикальные линии
границ поверхностей детали (т.е. границ
перехода цилиндрических частей в
конические и т.п.). Учатся копировать
объекты и получать их зеркальные
отражения, Опираться при построениях
на существующие точки линий и проводить
строго вертикальные линии. Основные
инструменты: Зеркальное отражение |
|
На этом этапе проставляют размеры к
уже построенному изображению. Все
величины берут из чертежа. Учатся
использовать инструменты простановки
размеров, добавлять в размерные надписи
специальные знаки, наносить недостающие
надписи и переделывать размерные
надписи другими инструментами. Основные
инструменты: Вертикальный размер |
|
После этого, можно прорезать Окна в
штриховке
для размерной надписи (55) и выдвинуть
концы оси на несколько миллиметров за
линии основного контура, как этого
требуют некоторые стандарты.
|
Сохраняйте файл после каждого правильного построения. |
Построение верхней половины – подробный план
Ниже приведен развернутый план построения верхней половины изображения, далее – пошаговая реализация этого плана. Попробуйте выполнить все построения по развернутому плану и, если возникли проблемы, обращайтесь к пошаговой инструкции. Затем, выполните построения, следуя пошаговой инструкции.
|
Даже если Вы смогли все построить сами, прочитайте пошаговую инструкцию. В ней, мы надеемся, Вы найдете полезные советы и приемы работы. |
При составлении плана исходят из традиционных принципов. Первым делом проводят оси, затем, набрасывают линии основных контуров, получают мелкие детали, и, наконец – заштриховывают.
Итак, подробный план (соответствующие рисунки – ниже):
Проведем горизонтальную ось симметрии детали. Точно по размеру контура. Используем инструмент Отрезок
.
Построим Главный контур – верхнюю половину внешнего контура детали, но без фасок и дуги канавки. Используем инструмент Ломаная .
Выполним фаски. Инструмент так и называется Фаска .

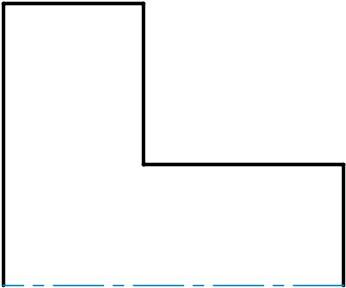

Главный контур

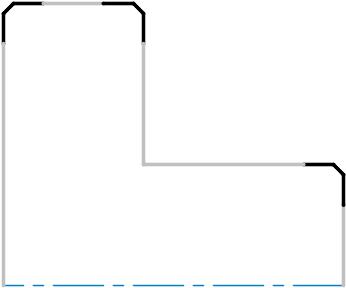

Фаски

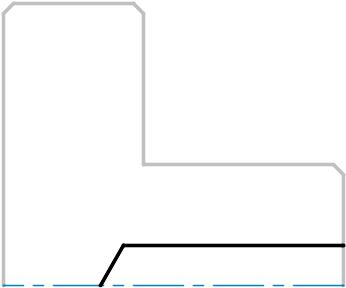

Контур отверстия
Построим контур отверстия. Используем инструмент Ломаная и приложение Обрезка . Будет удобно, если перед построением начало координатной системы (
или F6) перенести на правый конец оси. При этом пригодится привязка В вершину отрезка
.
Дугу канавки получим, применяя инструмент Окружность в варианте По точке на окружности и центру
и приложение Обрезка . Если Вы перенесли начало координат на предыдущем шаге, то нижняя точка окружности известна, а центр – на величину радиуса выше.
Получившийся контур заштрихуем. Инструмент – Штриховка . Настройте его на вариант
.

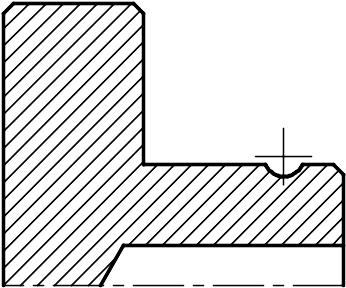

Наконец, построим оси обозначающие центр дуги. Используем инструмент Отрезок в режиме Перекрестье
.

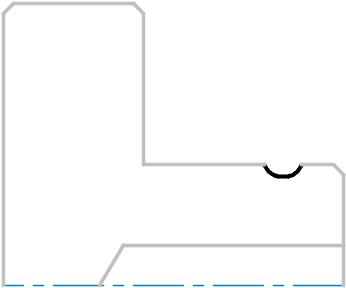

Дуга канавки |

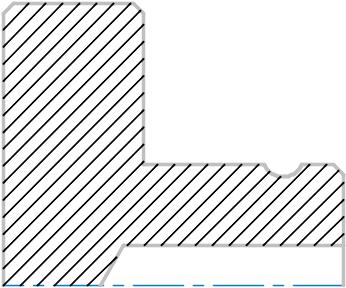

Штриховка |

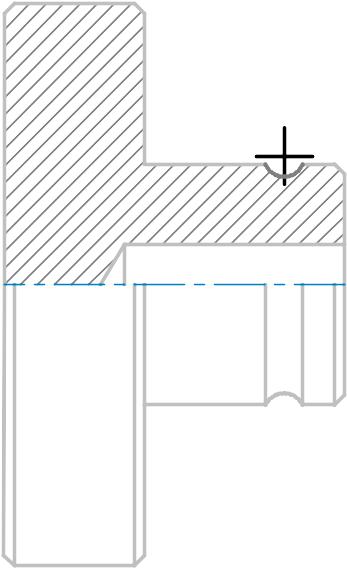

Центр дуги |
|
|
|
